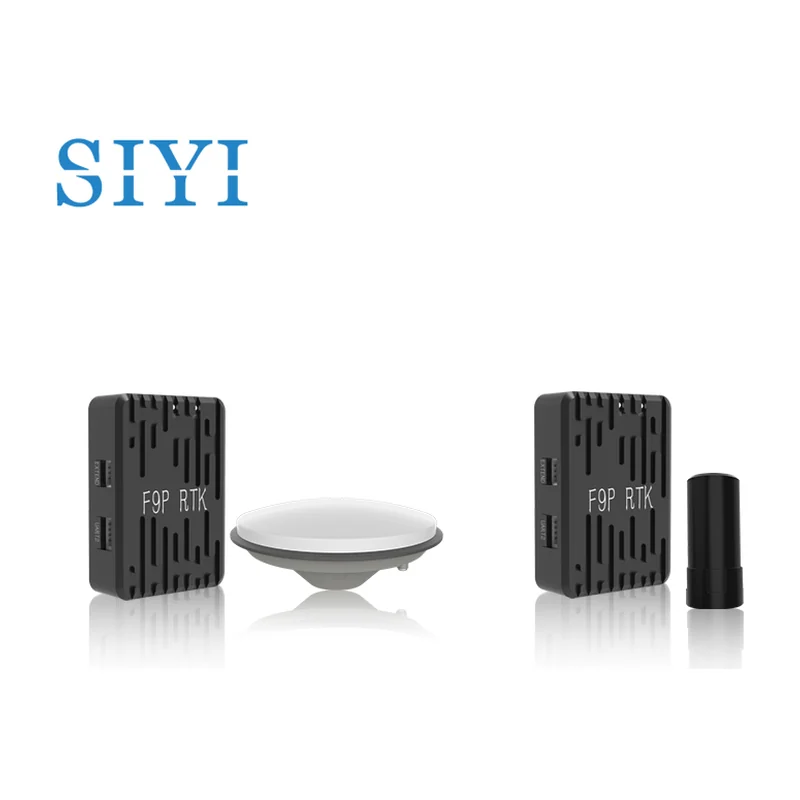

GNSS-модуль SIYI F9P RTK, точность 1 см + 1 ppm

GNSS-модуль SIYI F9P RTK на u-blox ZED-F9P: двухдиапазонный приём GPS, ГЛОНАСС, BeiDou, Galileo и QZSS, точность RTK 1 см + 1 ppm, магнитометр IST8310, 31 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: SIYI F9P RTK
Производитель: SIYI, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →
Руководство: Руководство пользователя SIYI F9P RTK ↗
Документы: инструкция

Входит в подборку «GNSS-приёмники, компасы и модули связи»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

GNSS-модуль SIYI F9P RTK, точность 1 см + 1 ppm — чипсет u-blox ZED-F9P, 184 канала, интерфейс 2 × UART, 1 × USB Type-C, питание 4,5–5,5 В. Из остального: магнитометр IST8310. Прочее: масса 31 г, габариты 47 × 33 × 13 мм, рабочая температура −30…+75 °C. Производитель — SIYI, Китай; раздел каталога — GNSS-модули и связь.

Характеристики

Чипсет: u-blox ZED-F9P, 184 канала
Магнитометр: IST8310
Спутниковые системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS
Диапазоны: GPS L1C/A и L2C, ГЛОНАСС L1OF, Galileo E1B/C и E5b, BeiDou B1I и B2I
Точность позиционирования: 1 см + 1 ppm
Точность определения курса: 0,25/R градуса, где R — база между антеннами в метрах
Одиночное позиционирование: 1,5 м CEP
С поправками SBAS: 1,0 м CEP
Время получения RTK-решения: менее 55 с
Время холодного старта: менее 23 с
Время горячего старта: менее 1 с
Усиление антенн: подвижная 2 дБ, базовая 5,5 дБ
Интерфейс: 2 × UART, 1 × USB Type-C
Разъём антенны: MMCX
Питание: 4,5–5,5 В
Потребление: 0,6 Вт
Рабочая температура: −30…+75 °C
Габариты: 47 × 33 × 13 мм
Масса: 31 г

Описание

SIYI F9P RTK — модуль спутниковой навигации на двухдиапазонном чипсете u-blox ZED-F9P (184 канала) с магнитометром IST8310. Принимает GPS L1C/A и L2C, ГЛОНАСС L1OF, Galileo E1B/C и E5b, BeiDou B1I и B2I, а также QZSS.

С поправками RTK точность — 1 см + 1 ppm, решение находится менее чем за 55 с; без поправок — 1,5 м CEP, с SBAS — 1,0 м. При двух антеннах модуль определяет курс с точностью 0,25/R градуса, где R — база между антеннами в метрах. Двухдиапазонный приём снимает ионосферную ошибку, которая у одночастотного приёмника остаётся главной.

Интерфейсы — два UART и USB Type-C, антенный разъём MMCX; усиление антенн — 2 дБ у подвижной и 5,5 дБ у базовой. Питание 4,5–5,5 В, 0,6 Вт; 47 × 33 × 13 мм, 31 г, от −30 до +75 °C. Магнитометр выносят подальше от силовых проводов: их поле сдвигает курс.
