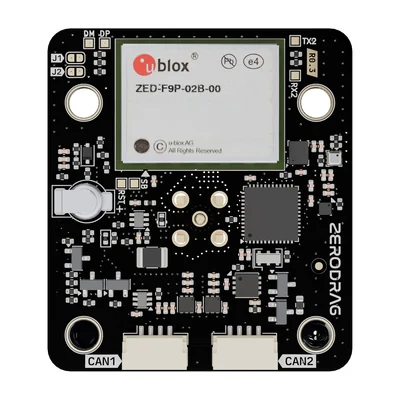

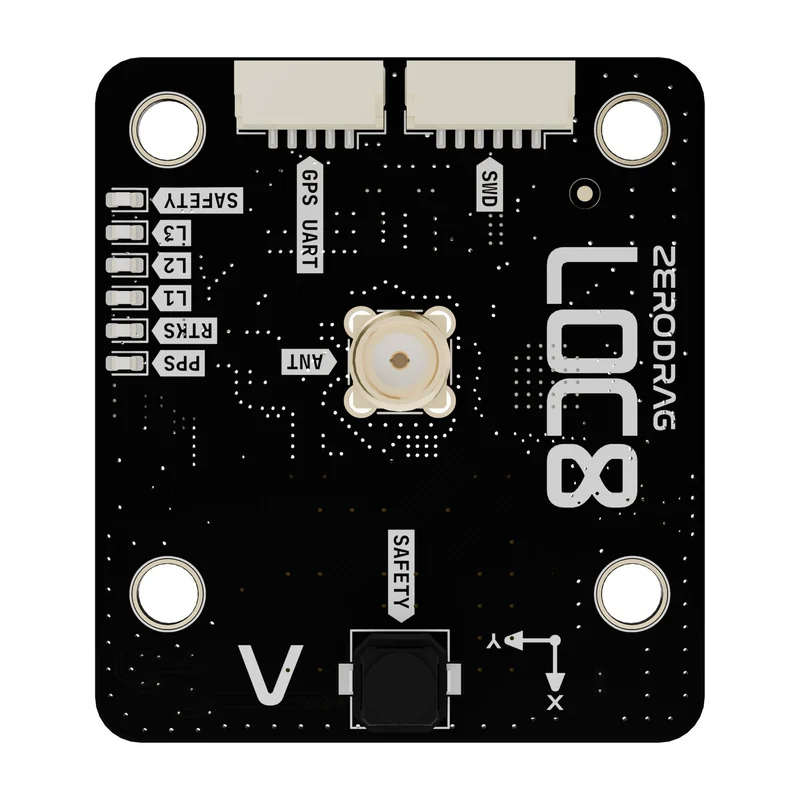

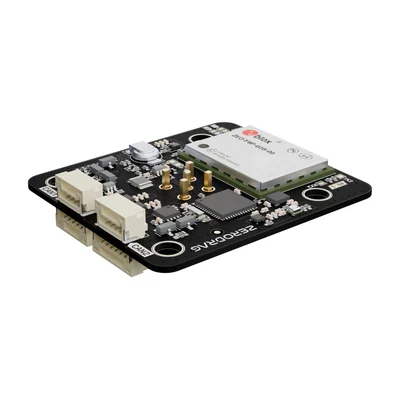

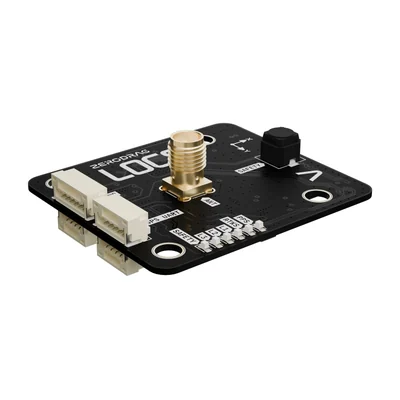

GNSS-модуль Zerodrag LOC8 RTK на u-blox F9P, DroneCAN, спиральная антенна
Оригинальное название: Zerodrag LOC8 F9P Helical GNSS Unit (LOC8 DroneCAN RTK GNSS System)
u-blox F9P с RTK, два разъёма CAN по стандарту Pixhawk, компас BMM150, барометр BMP388, IMU ICM-42688-P; 26 г.
- Артикул
- Zerodrag LOC8 F9P
- Производитель
- Zerodrag, Индия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: рабочая температура — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
GNSS-модуль Zerodrag LOC8 RTK на u-blox F9P, DroneCAN, спиральная антенна — процессор STM32F412CEU6, инерциальный модуль ICM-42688-P, 6 осей, интерфейс 2 × CAN, JST GH 4 контакта по стандарту Pixhawk; UART приёмника F9P — после снятия перемычек…. Из остального: питание 5 В. Прочее: масса 26 г, габариты 45 × 40 × 15 мм без антенны, 45 × 40 × 66 мм с антенной. Производитель — Zerodrag, Индия; раздел каталога — GNSS-модули и связь.
Характеристики
- Приёмник GNSS
- u-blox F9P, RTK
- Процессор
- STM32F412CEU6
- Компас
- Bosch BMM150
- Барометр
- Bosch BMP388
- Инерциальный модуль
- ICM-42688-P, 6 осей
- Интерфейс
- 2 × CAN, JST GH 4 контакта по стандарту Pixhawk; UART приёмника F9P — после снятия перемычек; отладочный разъём Pixhawk, JST SH 6 контактов
- Антенна
- спиральная
- Кнопка безопасности
- есть
- Индикация
- Safety, наличие решения GPS, статус RTK, RGB-статус системы
- Питание
- 5 В
- Монтажные отверстия
- 30,5 × 30,5 мм
- Габариты
- 45 × 40 × 15 мм без антенны, 45 × 40 × 66 мм с антенной
- Масса
- 26 г
- Страна происхождения
- Индия
Описание
GNSS-модуль с приёмником u-blox F9P для сантиметровой точности в режиме RTK. Работает по шине DroneCAN через два разъёма CAN по стандарту Pixhawk, а на борту несёт ещё компас, барометр и инерциальный модуль со своим микроконтроллером STM32F412. При необходимости приёмник выводится напрямую на UART — для этого снимают перемычки. Спиральная антенна лучше принимает спутники у горизонта, чем плоская керамическая.
Характеристики приведены по данным производителя: страница модели ↗
