GNSS-модуль Beitian BE-880, M10050, GPS/BDS/Galileo, компас QMC5883
Beitian · Китай под заказ
BE-880

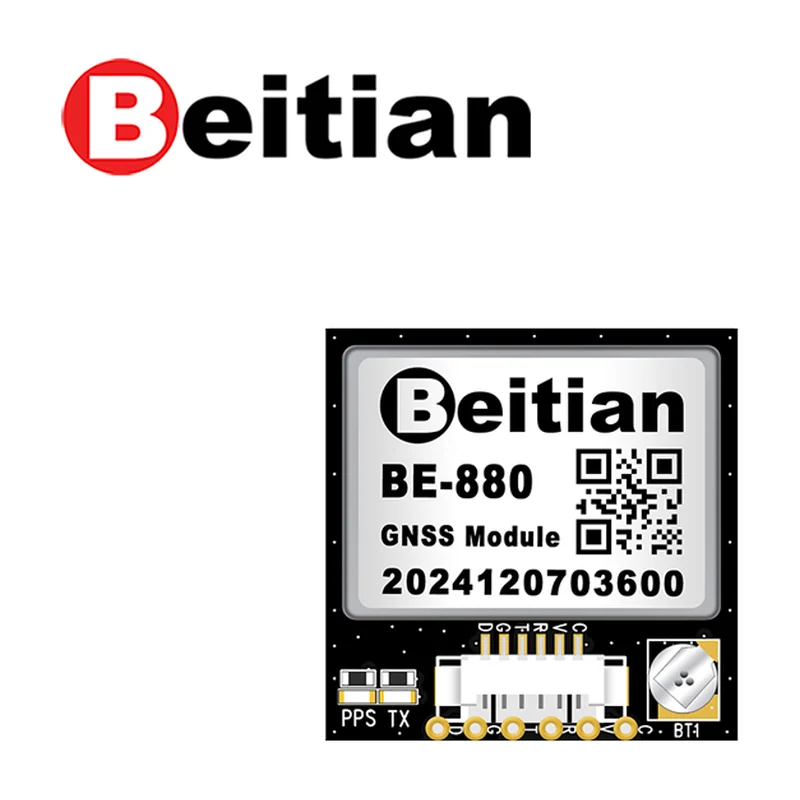

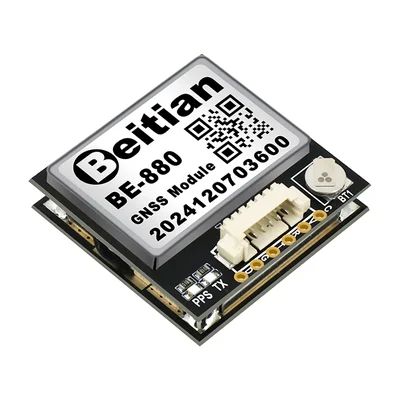

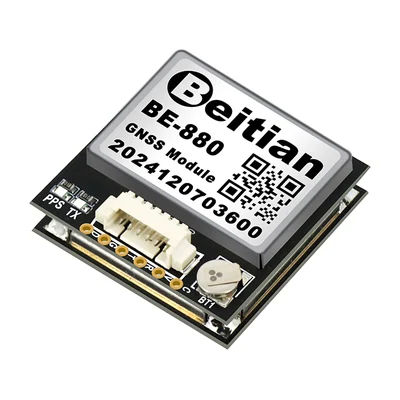

GNSS-модуль Beitian BE-880, M10050, GPS/BDS/Galileo, компас QMC5883

Оригинальное название: Beitian GNSS Module BE-880 (GPS module antenna integrated Beidou GMOUSE with compass)

GNSS-модуль 28 × 28 × 11 мм на чипсете M10050 с встроенной антенной и компасом QMC5883: GPS, BDS, Galileo, QZSS, обновление до 18 Гц, 12 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BE-880
Производитель
Beitian, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спутниковые системы — пришлём по запросу.

Входит в подборку «GNSS-приёмники, компасы и модули связи»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

GNSS-модуль Beitian BE-880, M10050, GPS/BDS/Galileo, компас QMC5883 — чипсет M10050, интерфейс UART, уровни TTL; 4800–921 600 бит/с, по умолчанию 115 200 бит/с; NMEA, UBX; разъём 1,25 мм, 6…, питание 3,6–5,5 В DC, типовое 5,0 В. Прочее: масса 12,0 г, габариты 28 × 28 × 11 мм, рабочая температура −40…+85 °C. Производитель — Beitian, Китай; раздел каталога — GNSS-модули и связь.

Характеристики

ГНСС
GPS L1 C/A, BDS B1I/B1C, Galileo E1B/C, QZSS L1 C/A/S; SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN); по умолчанию GPS + BDS + Galileo
Чипсет
M10050
Частота обновления
0,25–18 Гц, по умолчанию 1 Гц
Точность
2,0 м CEP (горизонтальная), скорость 0,05 м/с, курс 0,3°, метка времени RMS 30 нс
Чувствительность
−166 дБм (слежение и навигация), −160 дБм (повторный захват), −148 дБм (холодный старт), −160 дБм (горячий старт)
Компас
встроенный, микросхема QMC5883
Интерфейс
UART, уровни TTL; 4800–921 600 бит/с, по умолчанию 115 200 бит/с; NMEA, UBX; разъём 1,25 мм, 6 контактов
Антенна
встроенная
Флеш-память
есть, настройки сохраняются при отключении питания
Питание
3,6–5,5 В DC, типовое 5,0 В
Потребление
15 мА при 5,0 В
Ограничения
высота до 80 000 м, скорость до 500 м/с, ускорение до 4g
Габариты
28 × 28 × 11 мм
Масса
12,0 г
Рабочая температура
−40…+85 °C
Индикация
светодиоды TX (синий) и PPS (красный)
Холодный старт
27 с
Горячий старт
1 с (с поддержкой — 1 с)

Описание

Beitian BE-880 — приёмник GNSS со встроенной антенной и электронным компасом QMC5883 в одном корпусе 28 × 28 × 11 мм. Модуль построен на чипсете M10050 и по умолчанию работает по созвездиям GPS, BDS и Galileo с поддержкой SBAS и QZSS; ГЛОНАСС в перечне производителя не указан.

Данные выдаются по UART с уровнями TTL в протоколах NMEA и UBX, скорость обмена 4800–921 600 бит/с, частота обновления 0,25–18 Гц. Заявленная горизонтальная точность — 2,0 м CEP, холодный старт — 27 с. Питание 3,6–5,5 В, ток 15 мА, масса 12 г, разъём 1,25 мм на 6 контактов.

Применяется как модуль навигации и компаса для полётного контроллера БПЛА.

Характеристики приведены по данным производителя: страница модели ↗
