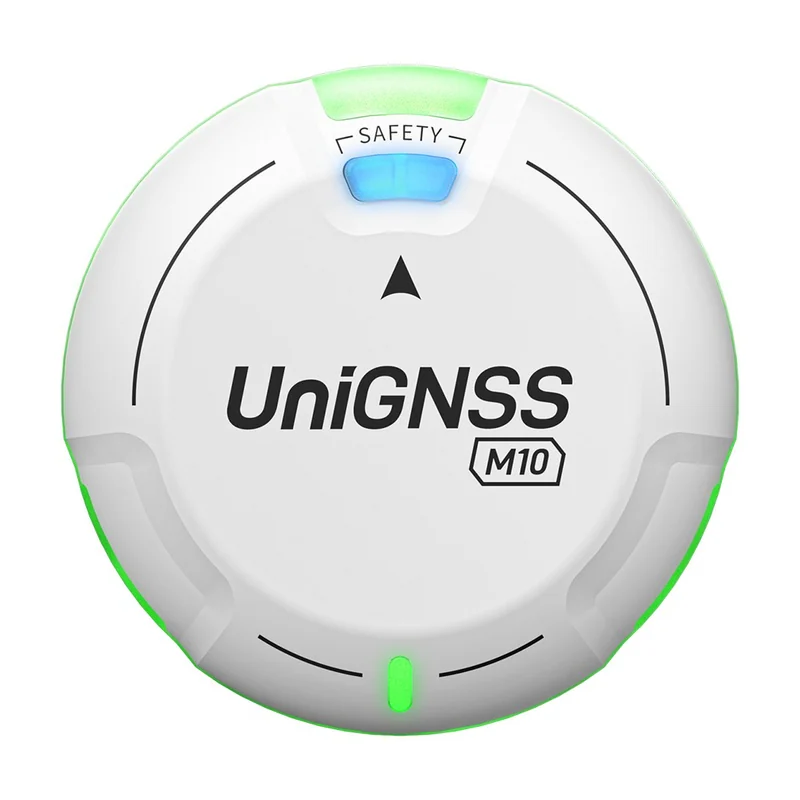

GNSS-модуль SIYI UniGNSS M10, u-blox M10, магнитометр IST8310, 31 г

Name: GNSS-модуль SIYI UniGNSS M10, u-blox M10, магнитометр IST8310, 31 г
Brand: SIYI
SKU: SIYI UniGNSS M10

Оригинальное название: SIYI UniGNSS M10 DroneCAN GNSS Module

Приёмник u-blox UBX-M10050 с одновременным приёмом четырёх систем, магнитометр IST8310, выход DroneCAN; точность 1,5 м CEP, обновление до 25 Гц, масса 31 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: SIYI UniGNSS M10
Производитель: SIYI, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Входит в подборку «GNSS-приёмники, компасы и модули связи»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

GNSS-модуль SIYI UniGNSS M10, u-blox M10, магнитометр IST8310, 31 г — процессор STM32L431, интерфейс CAN, протокол DroneCAN, питание 4,5–5,5 В. Из остального: приёмник u-blox UBX-M10050. Прочее: масса 31 г, габариты Ø50,6 × 13,6 мм, рабочая температура −30…+60 °C. Производитель — SIYI, Китай; раздел каталога — GNSS-модули и связь.

Характеристики

Приёмник: u-blox UBX-M10050
Системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, SBAS; одновременно четыре системы
Частота: GPS L1 C/A; QZSS L1 C/A, L1S; ГЛОНАСС L1OF; BeiDou B1I/B1C; Galileo E1B/C; SBAS L1 C/A
Точность: 1,5 м CEP по горизонтали
Частота обновления: до 25 Гц (одна система), до 10 Гц (три системы и более)
Время первого определения: холодный старт 28 с, с помощью 1 с, горячий старт 1 с
Чувствительность: слежение −167 дБм, повторный захват −160 дБм, холодный старт −148 дБм, горячий старт −159 дБм
Магнитометр: IST8310
Процессор: STM32L431
Защита от помех: малошумящий усилитель и фильтр SAW
Встроенные узлы: RGB-индикатор состояния, зуммер, кнопка безопасности
Интерфейс: CAN, протокол DroneCAN

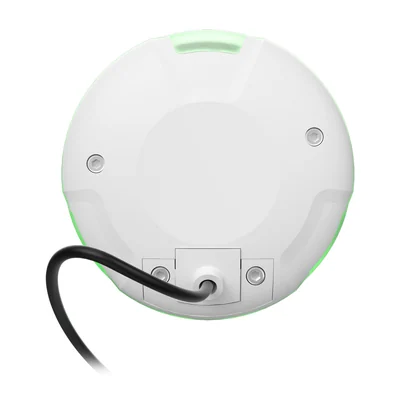

Разъём: кабель около 390 мм, 4 контакта: 5 В, CAN H, CAN L, GND
Питание: 4,5–5,5 В
Рабочая температура: −30…+60 °C
Габариты: Ø50,6 × 13,6 мм
Масса: 31 г
Совместимость: ArduPilot 4.6.0 и новее, PX4 (порт CAN1 или CAN2); полётный контроллер SIYI UniFC 6 PICO
Комплектация: модуль; стойка: верхняя и нижняя площадки, карбоновая трубка 120 мм; винты M2,5×6 ×4, гайки M2,5 ×2; двусторонний скотч 3M ×2

Описание

UniGNSS M10 — навигационный модуль SIYI с выходом по шине CAN (протокол DroneCAN): он не занимает последовательные порты полётного контроллера. Внутри приёмник u-blox UBX-M10050, одновременно принимающий GPS/QZSS, ГЛОНАСС, BeiDou и Galileo, магнитометр IST8310 и процессор STM32L431.

В приёмном тракте стоят малошумящий усилитель и фильтр SAW против помех от моторов, регуляторов и видеопередатчиков 2,4 и 5,8 ГГц. В корпус встроены RGB-индикатор состояния, зуммер и кнопка безопасности.

Модуль подключается к порту CAN1 или CAN2; поддерживаются ArduPilot 4.6.0 и новее и PX4. Производитель рекомендует ставить его на стойку из комплекта не ближе 10 см от силовых проводов и батарей.

Характеристики приведены по данным производителя: страница модели ↗
