GNSS-модуль Beitian BE-220, M10050, GPS/BDS/Galileo, 22 × 20 мм, 5,3 г
Beitian · Китай под заказ
BE-220

GNSS-модуль Beitian BE-220, M10050, GPS/BDS/Galileo, 22 × 20 мм, 5,3 г

Оригинальное название: Beitian GNSS Module BE-220 (Antenna Integrated Beidou GMOUSE GPS Module)

Миниатюрный GNSS-модуль Beitian со встроенной антенной на чипсете M10050: GPS, BDS, Galileo, QZSS, до 18 Гц, UART TTL, 22 × 20 × 6 мм, 5,3 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
BE-220
Производитель
Beitian, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Чего в карточке нет: спутниковые системы — пришлём по запросу.

Входит в подборку «GNSS-приёмники, компасы и модули связи»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

GNSS-модуль Beitian BE-220, M10050, GPS/BDS/Galileo, 22 × 20 мм, 5,3 г — чипсет M10050, интерфейс UART, уровни TTL; 4800–921 600 бит/с, по умолчанию 115 200 бит/с; NMEA, UBX; разъём 1,0 мм, 4…, питание 3,6–5,5 В DC, типовое 5,0 В. Прочее: масса 5,3 г, габариты 22 × 20 × 6 мм, рабочая температура −40…+85 °C. Производитель — Beitian, Китай; раздел каталога — GNSS-модули и связь.

Характеристики

ГНСС
GPS L1 C/A, BDS B1I/B1C, Galileo E1B/C, QZSS L1 C/A/S; SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN); по умолчанию GPS + BDS + Galileo
Чипсет
M10050
Частота обновления
0,25–18 Гц, по умолчанию 1 Гц
Точность
2,0 м CEP (горизонтальная), скорость 0,05 м/с, курс 0,3°, метка времени RMS 30 нс
Чувствительность
−166 дБм (слежение и навигация), −160 дБм (повторный захват), −148 дБм (холодный старт), −160 дБм (горячий старт)
Интерфейс
UART, уровни TTL; 4800–921 600 бит/с, по умолчанию 115 200 бит/с; NMEA, UBX; разъём 1,0 мм, 4 контакта
Антенна

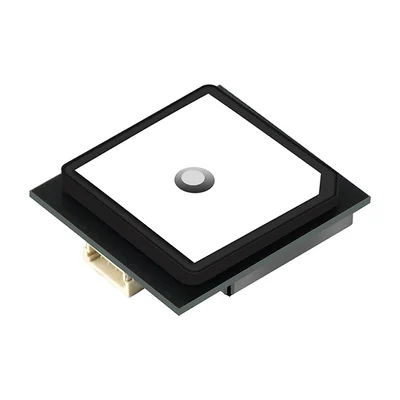

встроенная
Флеш-память
есть, настройки сохраняются при отключении питания
Питание
3,6–5,5 В DC, типовое 5,0 В
Потребление
15 мА при 5,0 В
Ограничения
высота до 80 000 м, скорость до 500 м/с, ускорение до 4g
Габариты
22 × 20 × 6 мм
Масса
5,3 г
Рабочая температура
−40…+85 °C
Индикация

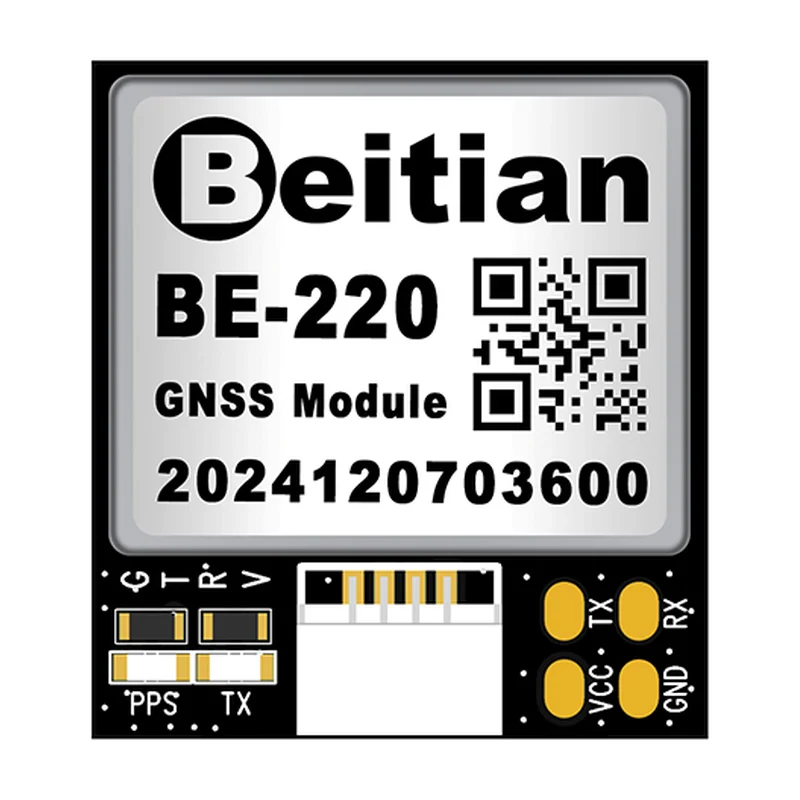

светодиоды TX (синий) и PPS (красный)
Холодный
27 с
Горячий старт
1 с (с поддержкой — 1 с)

Описание

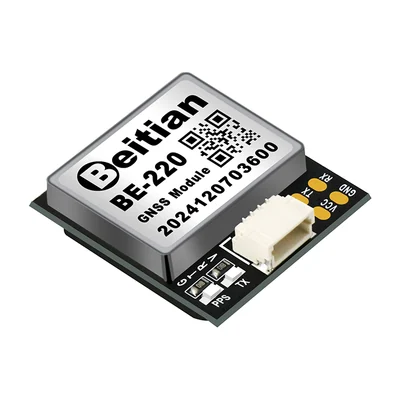

Beitian BE-220 — малогабаритный GNSS-модуль со встроенной антенной размером 22 × 20 × 6 мм и массой 5,3 г. Построен на чипсете M10050, по умолчанию работает по GPS, BDS и Galileo, поддерживает SBAS и QZSS; ГЛОНАСС производителем не указан. Компаса нет.

Данные выдаются по UART с уровнями TTL в протоколах NMEA и UBX со скоростью 4800–921 600 бит/с, частота обновления 0,25–18 Гц. Горизонтальная точность — 2,0 м CEP, холодный старт — 27 с, ток 15 мА при 5 В. Подключение — разъём 1,0 мм на 4 контакта.

Рассчитан на установку в малые БПЛА, где важны масса и размер приёмника.

Характеристики приведены по данным производителя: страница модели ↗
