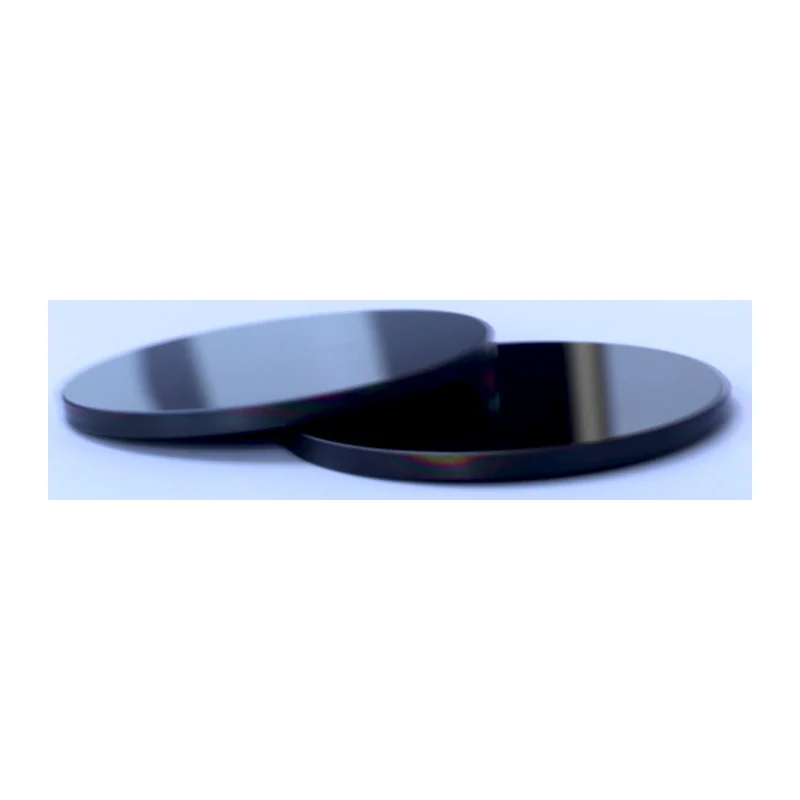

Германиевое ИК-окно Ø50,8 × 3 мм с покрытием AR/DLC на 8–14 мкм
Крупноформатное германиевое окно для защиты оптики тепловизора большего диаметра — ходовая позиция складского ряда Ge-окон.
- Артикул
- 320-011
- Производитель
- Shalom EO, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: фокусное расстояние, относительное отверстие, спектральный диапазон, масса — пришлём по запросу.
Входит в подборку «Зум- и тепловизионные модули для подвесов», «Инфракрасная оптика: подбор по фокусному»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Материал
- оптический германий, показатель преломления 4,0026 ± 0,001 при 11 мкм
- Диаметр
- 50,8 мм (допуск +0 / −0,1 мм)
- Толщина
- 3,0 мм (допуск ± 0,05 мм)
- Покрытие
- DLC / AR на 8–14 мкм
- Диапазон пропускания материала
- 2–14 мкм (MWIR и LWIR)
- Чистота поверхности
- 60/40 по S/D
- Параллельность (клиновидность)
- менее 1 угловой минуты
- Фаска
- 0,1–0,3 мм × 45°
- Световой диаметр
- более 90 % от полного
- Ограничение по температуре
- германий начинает терять прозрачность в ИК при нагреве выше 90 °C
- Складской ряд Ge-окон вендора
- 22 позиции, максимальный складской диаметр 101,6 мм; под заказ до 300 мм
- Срок поставки
- 1 неделя
- Экспортное ограничение
- вендор предупреждает: экспорт германиевой оптики ограничен политикой КНР и находится под строгим надзором, поставка только по запросу
Описание
Германиевое окно увеличенного диаметра — под объективы с крупной входной апертурой. Ходовой типоразмер складского ряда Ge-окон: геометрия и покрытия те же, что у мелких форматов.
Диаметр 50,8 мм (+0 / −0,1 мм), толщина 3,0 мм ± 0,05 мм, световой диаметр — более 90 % от полного. Показатель преломления 4,0026 ± 0,001 на 11 мкм, полоса пропускания 2–14 мкм перекрывает MWIR и LWIR. Покрытие DLC / AR на 8–14 мкм, чистота поверхности 60/40 S/D, клиновидность менее 1 угловой минуты, фаска 0,1–0,3 мм × 45°.
Складской ряд насчитывает 22 типоразмера с максимальным диаметром 101,6 мм, под заказ доступны окна до 300 мм. Нагрев выше 90 °C снижает прозрачность германия в ИК; экспорт германиевой оптики ограничен политикой КНР и согласуется отдельно.
Характеристики приведены по данным производителя: страница модели ↗
