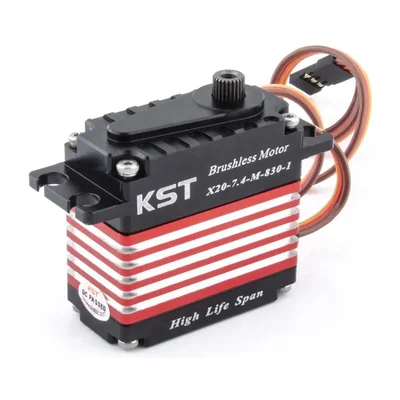

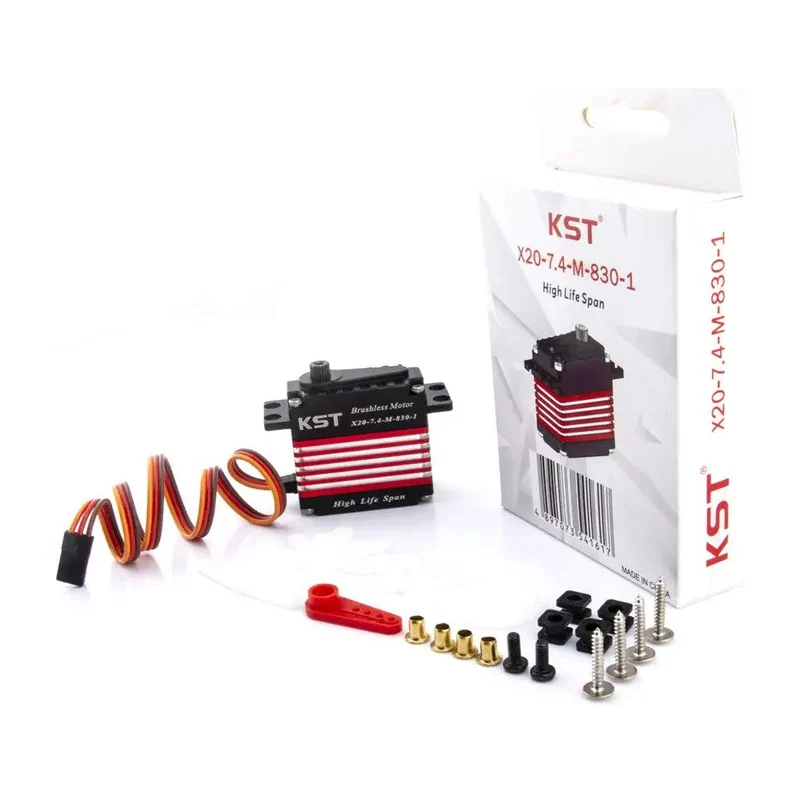

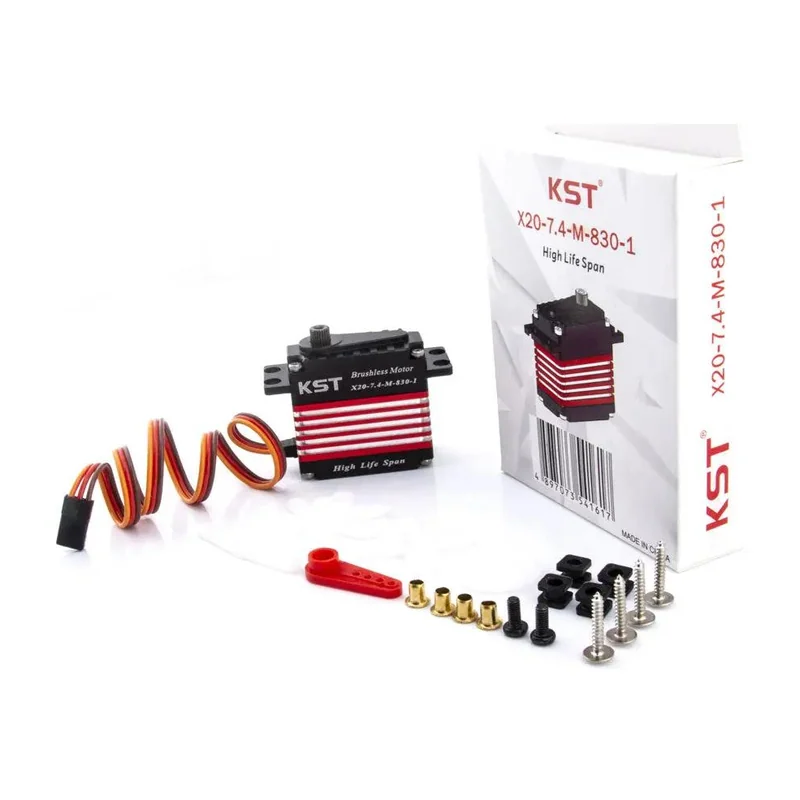

Сервопривод KST X20-7.4-M-830 HV, бесколлекторный, 38 кг·см, 0,13 с/60°, 6 подшипников
KST · Китай под заказ
X20-7.4-M-830

Сервопривод KST X20–7.4-M-830 HV, бесколлекторный, 38 кг·см

Силовой привод стандартного типоразмера с бесконтактным датчиком для циклических каналов крупных вертолётов; средняя ступень в тройке X20–7.4-M-820/830/835.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-7.4-M-830
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
на упоре 38 кг·см при 7,4 В; номинальный 9 кг·см при 7,4 В
Скорость
0,13 с/60° на холостом ходу; 0,22 с/60° в номинальном режиме (7,4 В)
Питание
6,0–8,4 В постоянного тока, номинал 7,4 В
Ток удержания
4,95 А (на упоре)
Ток в номинальном режиме
1,25 А
Масса
80 г ± 10 %
Габариты
40 × 20 × 40 мм ± 0,2 мм
Тип двигателя
бесколлекторный постоянного тока
Редуктор
закалённая сталь
Угол поворота
± 100°, суммарно 200° при сигнале 500–2500 мкс
Обратная связь
бесконтактный датчик положения
Корпус
алюминиевый сплав, фрезерование CNC
Подшипники
6 шариковых
Тип сигнала
PWM, 1520 мкс / 333 Гц
Рабочая температура
−10…+65 °C

Описание

X20–7.4-M-830 занимает промежуточное положение между моделями 820 и 835 той же линейки: тот же корпус 40 × 20 × 40 мм, тот же бесколлекторный двигатель, полностью стальной закалённый редуктор (HLS) и шесть шариковых подшипников, но момент на упоре 38 кг·см. Датчик положения бесконтактный, без трущегося потенциометра.

Номинальный режим — 9 кг·см при токе 1,25 А и скорости 0,22 с/60°; предельный — 38 кг·см при токе 4,95 А, скорость холостого хода 0,13 с/60°. Управление по PWM, формат 1520 мкс / 333 Гц, заводской ход ± 100° (200° суммарно) при сигнале 500–2500 мкс.

Питание 6,0–8,4 В при номинале 7,4 В, масса 80 г, рабочий диапазон −10…+65 °C. Основное применение — тарелка перекоса вертолётов среднего и крупного класса, а также рулевые машинки тяжёлых моделей и стендовые механизмы.

Характеристики приведены по данным производителя: страница модели ↗
