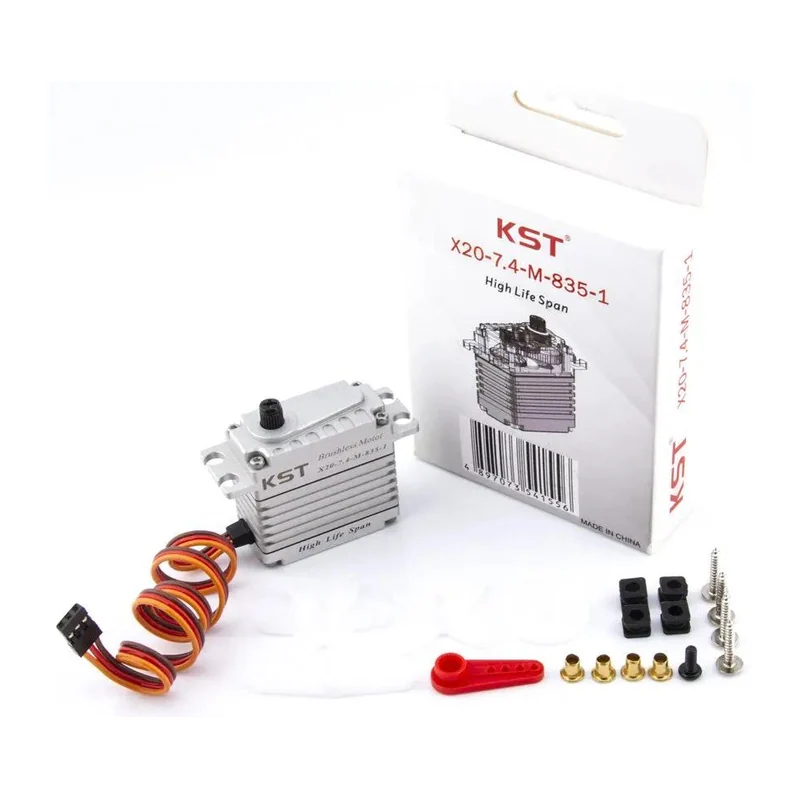

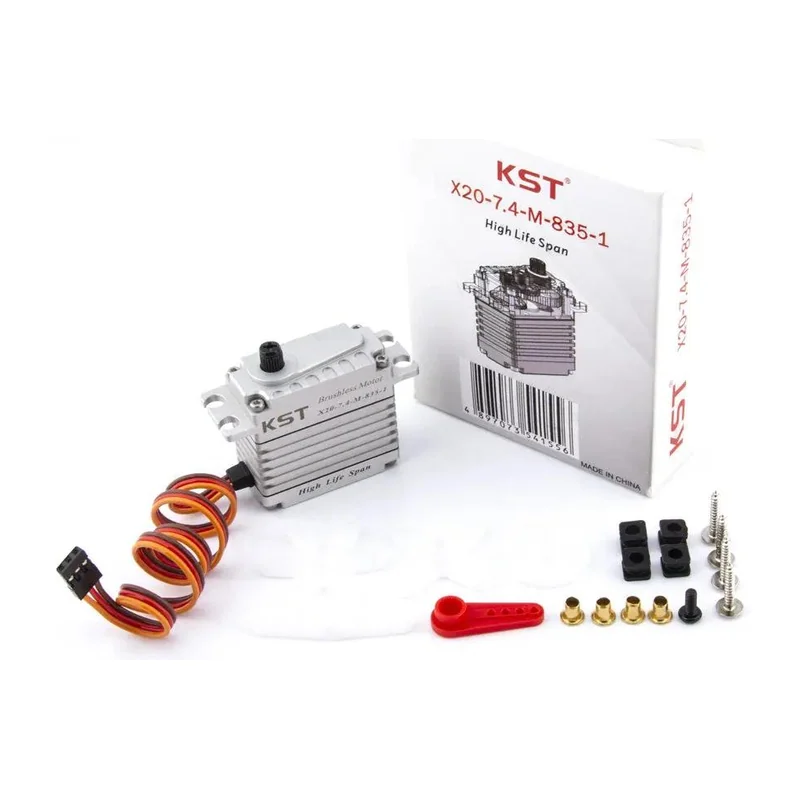

Сервопривод KST X20-7.4-M-835 HV, бесколлекторный, 40 кг·см, 0,13 с/60°, 6 подшипников
KST · Китай под заказ
X20-7.4-M-835

Сервопривод KST X20–7.4-M-835 HV, бесколлекторный, 40 кг·см

Силовой бесколлекторный привод стандартного типоразмера с бесконтактным датчиком положения для тарелки перекоса крупных вертолётов и тяжёлых рулевых поверхностей.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-7.4-M-835
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
на упоре 40 кг·см при 7,4 В; номинальный 10 кг·см при 7,4 В
Скорость
0,13 с/60° на холостом ходу; 0,24 с/60° в номинальном режиме (7,4 В)
Питание
6,0–8,4 В постоянного тока, номинал 7,4 В
Ток удержания
4,95 А (на упоре)
Ток в номинальном режиме
1,25 А
Масса
80 г ± 10 %
Габариты
40 × 20 × 40 мм ± 0,2 мм
Тип двигателя
бесколлекторный постоянного тока
Редуктор
закалённая сталь
Угол поворота
± 100°, суммарно 200° при сигнале 500–2500 мкс
Обратная связь
бесконтактный датчик положения
Корпус
алюминиевый сплав, фрезерование CNC
Подшипники
6 шариковых
Рабочая частота сигнала
1520 мкс / 333 Гц
Рабочая температура
−10…+65 °C

Описание

X20–7.4-M-835 сочетает бесколлекторный двигатель, полностью стальной закалённый редуктор и шесть шариковых подшипников в цельнофрезерованном алюминиевом корпусе. Датчик положения бесконтактный — в отличие от потенциометра он не имеет трущейся дорожки и не деградирует от наработки, что важно для приводов, работающих в непрерывном режиме.

Производитель разделяет номинальный и предельный режимы: номинальный момент 10 кг·см при токе 1,25 А, момент на упоре 40 кг·см при токе 4,95 А. По этим цифрам считается и штатное потребление, и требования к БЭК: пиковый ток почти 5 А на один канал. Скорость 0,13 с/60° на холостом ходу и 0,24 с/60° под номинальной нагрузкой.

Формат сигнала 1520 мкс / 333 Гц, заводской ход расширенный — ± 100° (200° суммарно) при сигнале 500–2500 мкс. Масса 80 г, габариты 40 × 20 × 40 мм, рабочий диапазон −10…+65 °C. Применение — циклические каналы вертолётов 700–800 класса, тяжёлые рулевые поверхности, промышленные механизмы.

Характеристики приведены по данным производителя: страница модели ↗
