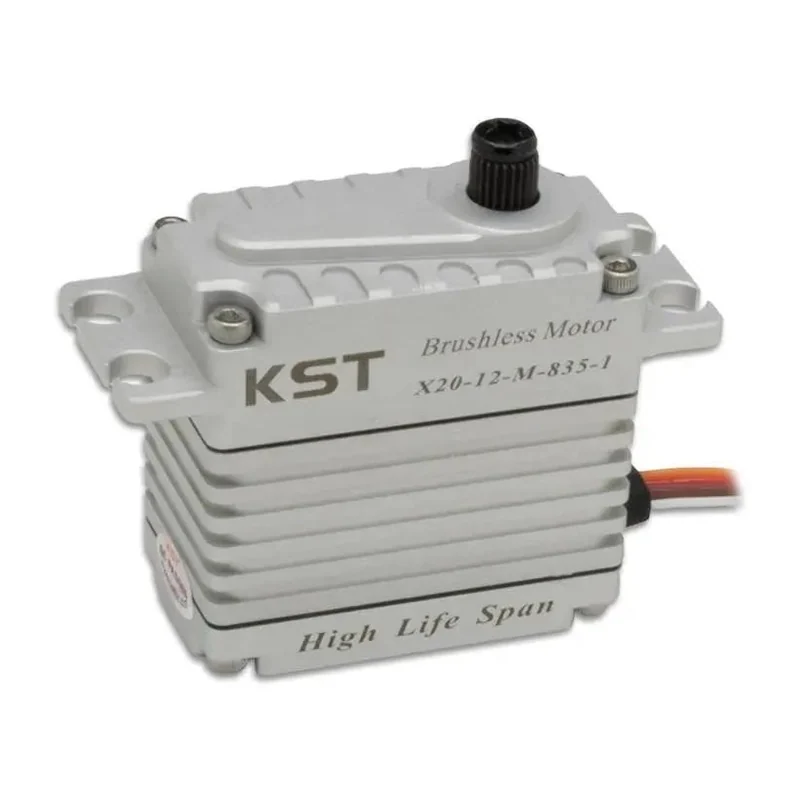

Сервопривод KST X20-12-M-835, бесколлекторный, 12 В, бесконтактный датчик, 48 кгс·см
KST · Китай под заказ
X20-12-M-835

Сервопривод KST X20–12-M-835, бесколлекторный, 12 В, бесконтактный датчик

Циклический привод на 12 В для вертолётов с прямым питанием от 3S, с бесконтактной обратной связью и стальным редуктором.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
X20-12-M-835
Производитель
KST, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Момент
48 кгс·см при 12 В (момент удержания)
Номинальный момент
12 кгс·см при 12 В
Скорость
0,14 с/60° при 12 В без нагрузки
Номинальная скорость
0,25 с/60° при 12 В
Ток при заклинивании
3,25 А (номинальный 0,85 А)
Номинальный ток
0,85 А
Питание
12 В номинально, диапазон 9–13 В
Масса
80 г ± 10 %
Габариты
40 × 20 × 40 мм ± 0,2 мм
Тип двигателя
бесколлекторный двигатель постоянного тока
Редуктор
закалённая сталь
Обратная связь
бесконтактный датчик положения
Корпус
алюминиевый сплав, фрезеровка на ЧПУ
Угол поворота
± 100°, всего 200° при сигнале 500–2500 мкс
Частота управления
1520 мкс / 333 Гц
Рабочая температура
от −10 до +65 °C
Подшипники
6 шариковых

Описание

X20–12-M-835 выполнен в корпусе 40 × 20 × 40 мм из фрезерованного алюминия, приводится бесколлекторным двигателем постоянного тока и опирается на шесть шариковых подшипников. Весь редуктор набран из закалённой стали. Обратная связь бесконтактная (магнитный датчик положения), что снимает основной износовый узел потенциометрических приводов и повышает повторяемость нейтрали при интенсивной отработке.

Производитель разделяет предельные и номинальные значения: момент удержания 48 кгс·см при 12 В против номинального 12 кгс·см, скорость без нагрузки 0,14 с/60° против номинальной 0,25 с/60°. Ток удержания 3,25 А, номинальный ток 0,85 А. При подборе питания ориентироваться следует на номинальные значения, а момент удержания рассматривать как кратковременный запас.

Номинальное напряжение 12 В при диапазоне 9–13 В — привод рассчитан на прямое подключение к трёхбаночной LiPo. Управление сигналом 1520 мкс / 333 Гц; в диапазоне 500–2500 мкс доступен полный ход ± 100° (200° суммарно), что заметно шире стандартных 100° и позволяет использовать привод в поворотных узлах, а не только на рулевых поверхностях. Масса 80 г ± 10 %, рабочий диапазон температур от −10 до +65 °C.

Характеристики приведены по данным производителя: страница модели ↗
