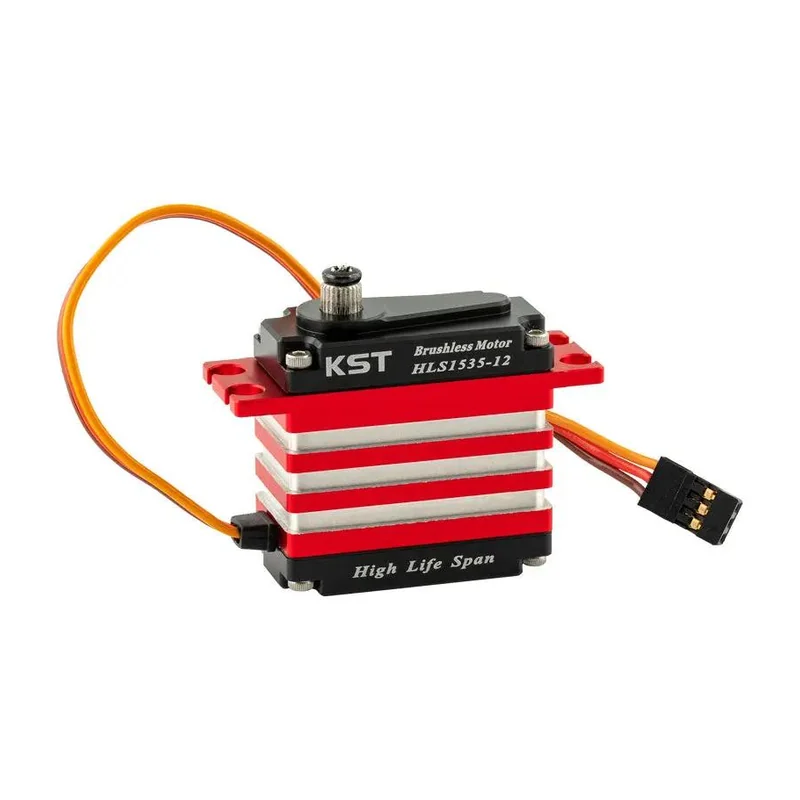

Комплект бесколлекторных сервоприводов KST HLS3008-12 и HLS1535-12
Оригинальное название: HLS3008-12 + HLS1535-12 (12V HLS Combo)
Готовый набор из трёх циклических и одного хвостового привода на 12 В для электровертолётов класса 700–800 с прямым питанием от 3S.
- Артикул
- HLS3008-12 + HLS1535-12 (12V HLS Combo)
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Момент (HLS3008-12)
- 25 кгс·см при 8,4 В; 30 кгс·см при 12 В; 32 кгс·см при 13 В
- Скорость (HLS3008-12)
- 0,11 с/60° при 8,4 В; 0,08 с/60° при 12 В; 0,07 с/60° при 13 В
- Момент (HLS1535-12)
- 12 кгс·см при 8,4 В; 15 кгс·см при 12 В; 16 кгс·см при 13 В
- Скорость (HLS1535-12)
- 0,050 с/60° при 8,4 В; 0,035 с/60° при 12 В; 0,030 с/60° при 13 В
- Питание
- 12 В номинально, диапазон 8,0–13,0 В, прямое подключение 3S Li-Po
- Масса
- 72 г ± 10 % каждый привод
- Габариты
- 40 × 20 × 40 мм ± 0,2 мм
- Тип двигателя
- бесколлекторный двигатель постоянного тока
- Редуктор
- закалённая сталь
- Обратная связь
- потенциометр
- Корпус
- алюминиевый сплав, фрезеровка на ЧПУ
- Частота управления
- 760 мкс / 560 Гц
- Рабочая температура
- от −10 до +65 °C
- Подшипники
- 6 шариковых на привод
- Программирование
- поддерживается
- Комплектация
- 3 × HLS3008-12, 1 × HLS1535-12, 4 фрезерованные качалки, 20 пластиковых качалок, 16 алюминиевых втулок, 8 винтов качалок
Описание

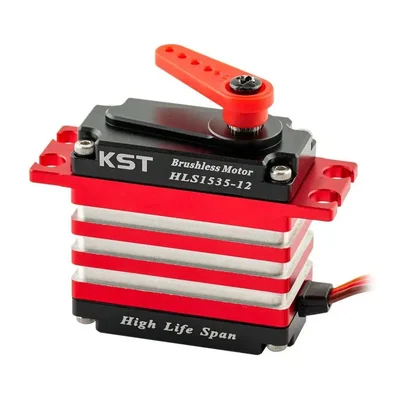

Комплект собран из четырёх приводов серии HLS (High Life Span) в едином стандартном корпусе 40 × 20 × 40 мм из фрезерованного алюминия: трёх циклических HLS3008-12 и одного хвостового HLS1535-12. Все приводы бесколлекторные, редуктор набран из закалённой стали, вал опирается на шесть шариковых подшипников — конфигурация рассчитана на длительную работу без появления люфта в зубчатой передаче.
Циклический HLS3008-12 выдаёт 25 кгс·см при 8,4 В, 30 кгс·см при 12 В и 32 кгс·см при 13 В при скорости 0,11, 0,08 и 0,07 с/60° соответственно. Хвостовой HLS1535-12 при тех же напряжениях даёт 12, 15 и 16 кгс·см со скоростью 0,050, 0,035 и 0,030 с/60°. Оба привода работают на управляющем сигнале 760 мкс с частотой 560 Гц — это вертолётный стандарт, для самолётной аппаратуры с сигналом 1520 мкс комплект не предназначен без перепрограммирования.
Номинальное напряжение 12 В, допустимый диапазон 8,0–13,0 В, то есть возможно прямое питание от 3S LiPo без понижающего стабилизатора; 2S под нагрузкой опускается ниже 8 В. Масса каждого привода 72 г ± 10 %, рабочий диапазон температур от −10 до +65 °C. Обратная связь потенциометрическая; параметры настраиваются программатором.
Поставка включает четыре привода, комплект качалок (4 фрезерованных и 20 пластиковых), 16 алюминиевых втулок и винты. Набор берут при полной замене сервогруппы вертолёта, когда требуется одинаковая динамика по всем трём циклическим каналам.
Характеристики приведены по данным производителя: страница модели ↗
