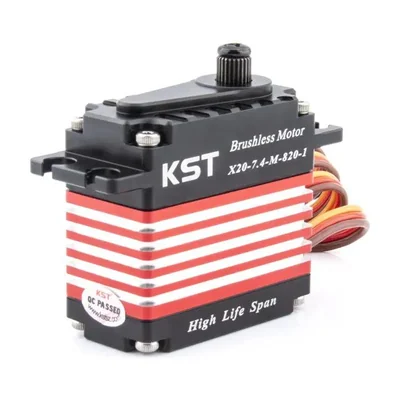

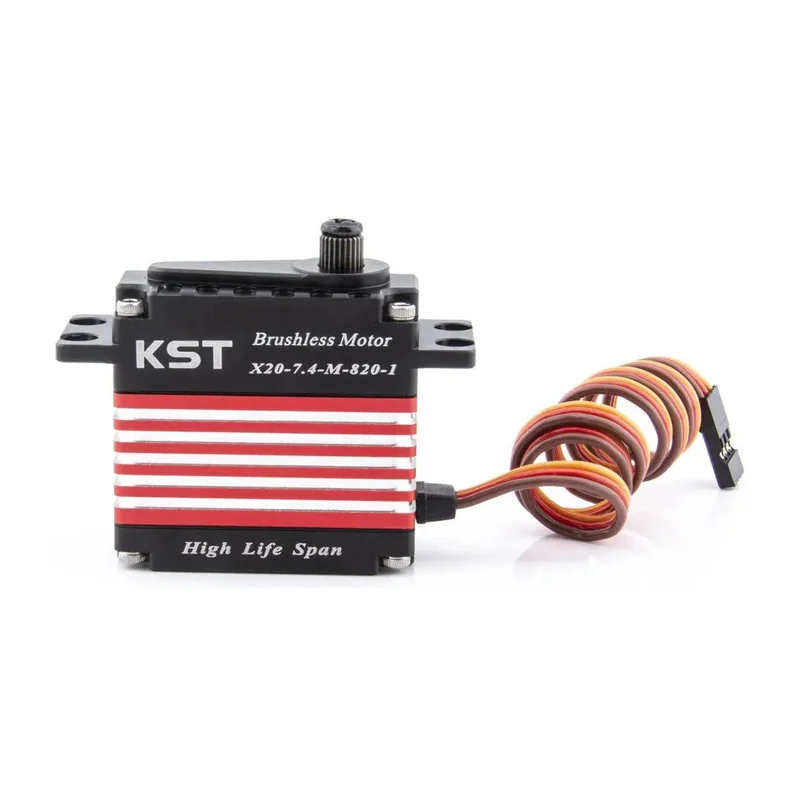

Сервопривод KST X20-7.4-M-820, бесколлекторный HLS, 30 кгс·см, 0.09 с/60°
KST · Китай под заказ
KST X20-7.4-M-820

Сервопривод KST X20-7.4-M-820, 3,0 Н·м при 7,4 В

Сервопривод KST X20 на 6,0–8,4 В: момент удержания 3,0 Н·м и номинальный 0,7 Н·м при 7,4 В, 0,09 с/60°, корпус 40 × 20 × 40 мм, масса 75 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
KST X20-7.4-M-820
Производитель
KST, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Напряжение
7,4 В
Диапазон напряжения
6,0…8,4 В
Момент удержания
3,0 Н·м при 7,4 В
Номинальный момент
0,7 Н·м при 7,4 В
Ток удержания
4,95 А
Номинальный ток
1,25 А
Скорость холостого хода
0,09 с/60° при 7,4 В
Частота управляющего сигнала
1520 мкс/333 Гц
Рабочая температура
−10…+65 °C
Габариты
40×20×40 мм ± 0,2 мм
Масса
75 г ± 10 %
Артикул производителя
X20-7.4-M-820-*

Описание

Из трёх 7,4-вольтовых X20 серии HLS это самый быстрый вариант: 0,09 с/60° на холостом ходу против 0,13 с/60° у X20-7.4-M-830 и -835. За скорость платят усилием — момент удержания 3,0 Н·м при 7,4 В, тогда как у 830 он 38 кгс·см, у 835–40 кгс·см. Модель подходит для элеронов и рулей высоты, где важна резкость отработки, а не удержание тяжёлой поверхности.

Корпус стандартный, 40 × 20 × 40 мм ± 0,2 мм, масса 75 г ± 10 % — на 5 г меньше, чем у 830 и 835. Номинальный момент 0,7 Н·м, под номинальной нагрузкой скорость 0,17 с/60°. Питание 6,0–8,4 В, то есть прямо от 2S.

Ток удержания доходит до 4,95 А при номинальном 1,25 А; по нему и считают BEC и сечение проводов, особенно если на одной шине несколько приводов. Ход по умолчанию ± 100° (всего 200°) при импульсе 500–2500 мкс, нейтраль 1520 мкс, частота до 333 Гц — в автопилоте крайние точки стоит ограничить под механику тяги.

У этой модели есть 12-вольтовая версия X20-12-M-820 с 3,5 Н·м при питании 9,0–13 В. Рабочий диапазон температур −10…+65 °C.

Характеристики приведены по данным производителя: страница модели ↗
