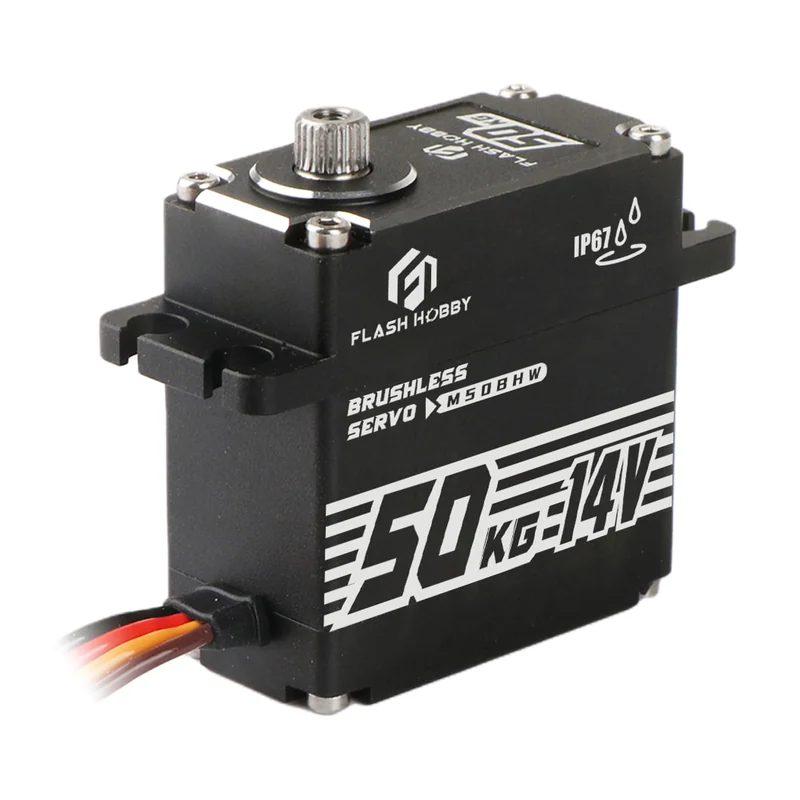

Сервопривод FlashHobby M50BHW 50 кг·см, бесколлекторный, 14 В
FlashHobby · под заказ
M50BHW

Сервопривод FlashHobby M50BHW 50 кг·см, бесколлекторный, 14 В

Высоковольтная машинка на 10–15 В — питается напрямую от 3–4S без понижающего BEC, что снимает нагрузку с регулятора. 50 кг·см при 0,09 с/60° на 14 В, ресурс свыше 1 млн циклов, диапазон −20…+60 °C и влагозащищённый ЧПУ-корпус: под рулевые поверхности БПЛА и наружные приводы наземной техники. Предельный угол выбирается 180° / 270° / 360°.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
M50BHW
Производитель
FlashHobby
Срок
от 3 недель до отгрузки из чего складывается
Линейка
единичная позиция, аналога в каталоге нет

Чего в карточке нет: момент, скорость, питание — пришлём по запросу.

Входит в подборку «Сервоприводы: подбор по моменту»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Двигатель и драйвер
бесколлекторный двигатель, MOS-драйвер, цифровое управление
Напряжение
10–15 В
Момент и скорость
37 кг·см при 0,12 с/60° (10 В); 50 кг·см при 0,09 с/60° (14 В)
Ток покоя
300 мА при 10 В; 400 мА при 14 В
Рабочий ток
4000 мА при 10 В; 5500 мА при 14 В
Масса
83 г (без качалки)
Габариты
40 × 20 × 48,6 мм (в таблице спецификации той же карточки указано 40 × 20 × 40,5 мм — расхождение на сайте производителя, уточнять запросом)
Механика
2 шарикоподшипника, металлический редуктор (в блоке Features — «высокоточные стальные шестерни»), датчик положения с прямым приводом
Корпус
ЧПУ, алюминий AL6082, влагозащищённое исполнение (на корпусе маркировка IP67)
Управление
PWM, нейтраль 1500 мкс, диапазон импульса 500–2500 мкс, мёртвая зона 1 мкс
Углы
рабочий ход 60° ± 1; предельный угол 180° / 270° / 360° ± 1
Диапазон рабочих температур
−20…+60 °C
Ресурс
более 1 000 000 циклов без нагрузки
Кабель
300 мм, JR/JST, 22 AWG (коричневый — минус, красный — плюс, чёрный — минус, жёлтый — сигнал)

Описание

Высоковольтная рулевая машинка: питание 10–15 В, то есть напрямую от батареи без понижающего BEC — с регулятора снимается тепловая нагрузка, а рабочий ток 5500 мА при 14 В идёт по силовой цепи, а не через слаботочный тракт приёмника.

Момент и скорость привязаны к напряжению: 37 кг·см при 0,12 с/60° на 10 В и 50 кг·см при 0,09 с/60° на 14 В. Бесколлекторный двигатель с MOS-драйвером, металлический редуктор, два шарикоподшипника, датчик положения с прямым приводом; ресурс заявлен свыше 1 000 000 циклов без нагрузки.

Управление PWM 500–2500 мкс, нейтраль 1500 мкс, мёртвая зона 1 мкс; предельный угол выбирается 180° / 270° / 360°. Габариты на сайте производителя даны противоречиво — 40×20×48,6 и 40×20×40,5 мм, под тесную нишу уточняйте запросом.

Характеристики приведены по данным производителя: страница модели ↗
