Однонаправленные углеродные ткани SGL UD CS на полиэфирной решётке, 50–600 г/м²

Однонаправленные углеродные ткани SGL UD CS на двойной полиэфирной решётке: шесть марок от 50 до 600 г/м² (UD CS 50, 200, 250, 300, 500 и 600), изготовитель SGL epo GmbH.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: UD CS 300
Производитель: GRM Systems, Чехия
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 6 исполнений — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади: 300 г/м²
Переплетение: 2 решетки
Линейная плотность основы: углерод 800–3600 tex
Линейная плотность утка: углерод 800–3600 tex
Толщина: 0,42 мм
Раздел каталога: Однонаправленные углеродные ткани с решеткой из полиэфира (SGL epo GmbH)
Соседние исполнения того же веса: UD CST 300
Линейная плотность: углерод 800–3600 tex
Слоёв на миллиметр толщины: 2,4 (расчёт по паспортной толщине)
Плотность ткани в слое: 71 кг/м³ (расчёт по паспортным массе и толщине)

Исполнения серии 6

Модель	Масса на единицу площади	Линейная плотность основы	Линейная плотность утка	Толщина	Линейная плотность	Слоёв на миллиметр толщины
UD CS 50	50 г/м²	углерод 800 tex	углерод 800 tex	0,20 мм	углерод 800 tex	5 (расчёт по паспортной толщине)
UD CS 200	200 г/м²	углерод 800–3600 tex	углерод 800–3600 tex	0,30 мм	углерод 800–3600 tex	3,3 (расчёт по паспортной толщине)
UD CS 250	250 г/м²	углерод 800–3600 tex	углерод 800–3600 tex	0,40 мм	углерод 800–3600 tex	2,5 (расчёт по паспортной толщине)
UD CS 300 характеристики выше	300 г/м²	углерод 800–3600 tex	углерод 800–3600 tex	0,42 мм	углерод 800–3600 tex	2,4 (расчёт по паспортной толщине)
UD CS 500	500 г/м²	углерод 1600–3600 tex	углерод 1600–3600 tex	0,66 мм	углерод 1600–3600 tex	1,5 (расчёт по паспортной толщине)
UD CS 600	600 г/м²	углерод 1600–3600 tex	углерод 1600–3600 tex	0,75 мм	углерод 1600–3600 tex	1,3 (расчёт по паспортной толщине)

Характеристики выше приведены для исполнения UD CS 300. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

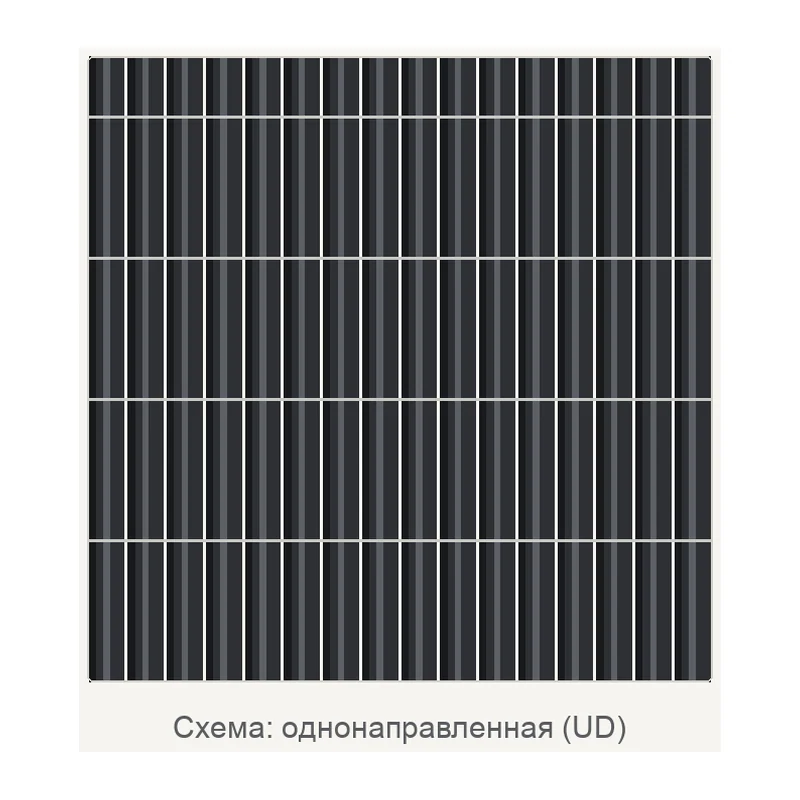

Серия SGL UD CS — однонаправленные углеродные ткани, в которых волокна удерживают две полиэфирные решётки. Изготовитель — SGL epo GmbH, ткани из каталога GRM Systems. Марки: UD CS 50 на 50 г/м² (0,20 мм), UD CS 200 на 200 г/м² (0,30 мм), UD CS 250 на 250 г/м² (0,40 мм), UD CS 300 на 300 г/м² (0,42 мм), UD CS 500 на 500 г/м² (0,66 мм) и UD CS 600 на 600 г/м² (0,75 мм).

Однонаправленная укладка даёт наибольшую жёсткость вдоль волокна при малой массе — такими слоями усиливают лонжероны, балки и лучи рам; поперёк волокна прочность определяет связующее. Того же веса в каталоге есть исполнения UD CST на одной решётке — артикул проверяют целиком.

Углерод электропроводен: для антенных окон он не годится, а в контакте с алюминием требует изолирующего слоя от гальванической коррозии.

Характеристики приведены по данным производителя: страница модели ↗
