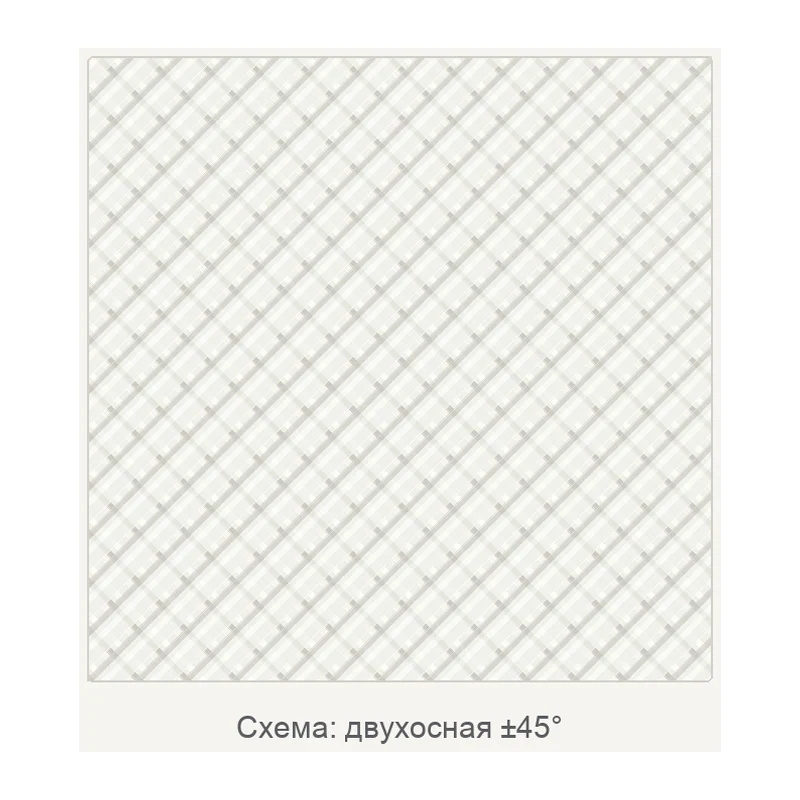

Схема структуры материала, не фотография.
Углеродные мультиаксиальные ткани HPT C45, ± 45°, 296–606 г/м²
Углеродные мультиаксиальные ткани HPT C45 с ориентацией ± 45°: четыре марки от 296 до 606 г/м² (HPT 300, 410, 450 и 610 C45), толщина от 0,3 до 0,6 мм.
- Артикул
- HPT 410 C45
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 4 исполнения — таблица ниже
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Масса на единицу площади
- 406 г/м²
- Переплетение
- ± 45°
- Линейная плотность основы
- углерод 3300 tex
- Линейная плотность утка
- углерод 3300 tex
- Толщина
- 0,4 мм
- Раздел каталога
- Углеродные мультиаксиальные ткани (прошитые полиэфирной нитью)
- Линейная плотность
- углерод 3300 tex
- Слоёв на миллиметр толщины
- 2,5 (расчёт по паспортной толщине)
- Плотность ткани в слое
- 1015 кг/м³ (расчёт по паспортным массе и толщине)
- Тип волокна
- углеродное
Исполнения серии 4
| Модель | Масса на единицу площади | Толщина | Слоёв на миллиметр толщины |
|---|---|---|---|
| HPT 300 C45 | 296 г/м² | 0,3 мм | 3,3 (расчёт по паспортной толщине) |
| HPT 410 C45 характеристики выше | 406 г/м² | 0,4 мм | 2,5 (расчёт по паспортной толщине) |
| HPT 450 C45 | 446 г/м² | 0,45 мм | 2,2 (расчёт по паспортной толщине) |
| HPT 610 C45 | 606 г/м² | 0,6 мм | 1,7 (расчёт по паспортной толщине) |
Характеристики выше приведены для исполнения HPT 410 C45. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
Серия HPT C45 — биаксиальные углеродные ткани из каталога GRM Systems: слои ровинга 3300 tex уложены под ± 45° и прошиты полиэфирной нитью, а не переплетены. Марки: HPT 300 C45 на 296 г/м² (0,3 мм), HPT 410 C45 на 406 г/м² (0,4 мм), HPT 450 C45 на 446 г/м² (0,45 мм) и HPT 610 C45 на 606 г/м² (0,6 мм).
Волокно не изогнуто, поэтому прочность реализуется полнее, чем в тканой схеме того же веса. Ориентация ± 45° работает на сдвиг и кручение: такие слои кладут в обшивки, стенки коробчатых лонжеронов и трубы под крутящий момент.
Прошивная нить держит слои при раскрое и укладке, но срезанная кромка распускается быстрее, чем у ткани, — её фиксируют лентой. Углерод электропроводен: в контакте с алюминием он образует гальваническую пару. Ширину полотна и длины запрашивают под позицию.
Характеристики приведены по данным производителя: страница модели ↗
