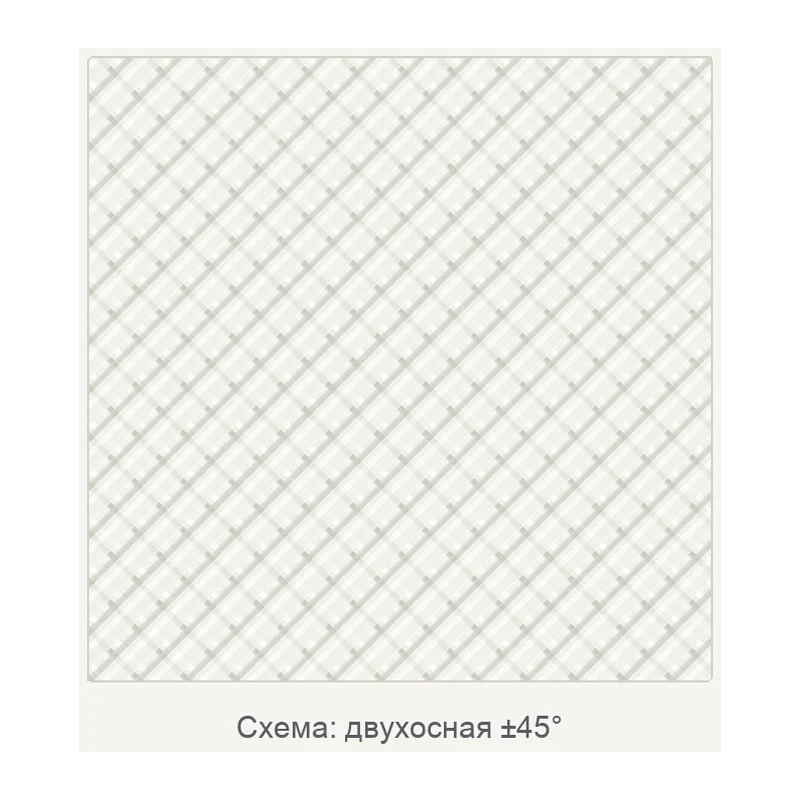

Схема: двухосная ±45°

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
CTXL50 HM

Углеродная мультиаксиальная ткань CTXL50 HM, 154 г/м², 0°/± 45°

Углеродная мультиаксиальная ткань, 154 г/м², ориентация 0°/± 45°, слои прошиты полиэфирной нитью.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CTXL50 HM
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Входит в подборку «Углеродные ткани и однонаправленные наполнители»

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади
154 г/м²
Переплетение
0°/± 45°
Линейная плотность основы
углерод 830 tex (IMS65 24K)
Линейная плотность утка
углерод 830 tex (IMS65 24K)
Раздел каталога
Углеродные мультиаксиальные ткани (прошитые полиэфирной нитью)
Линейная плотность
углерод 830 tex (IMS65 24K)
Тип волокна
углеродное
Расчётная плотность переплетения
0,9 нити/см по основе и утку (расчёт по паспортной массе и линейной плотности, при равном числе нитей)
Толщина сухого волокна в слое
0,087 мм (расчёт: 154 г/м² при плотности волокна 1,78 г/см³)
Ориентировочная толщина слоя в ламинате
0,17 мм при 50 % объёмного содержания волокна (расчёт)

Описание

Углеродная мультиаксиальная ткань GRM Systems: слои углеродного ровинга (830 tex (IMS65 24K)) уложены под углами 0°/± 45° и прошиты полиэфирной нитью, а не переплетены. Волокно не изогнуто, поэтому прочность реализуется полнее, чем в тканой схеме того же веса. Масса — 154 г/м².

Схема 0°/± 45° сочетает продольную жёсткость с работой на сдвиг — её берут для балок и лучей, которые и гнутся, и скручиваются.

Прошивная нить держит слои при раскрое и укладке, но срезанная кромка распускается быстрее, чем у ткани, — её фиксируют лентой. Ширина полотна и доступные длины в общей таблице не приводятся — их запрашивают под позицию.

Характеристики приведены по данным производителя: страница модели ↗
