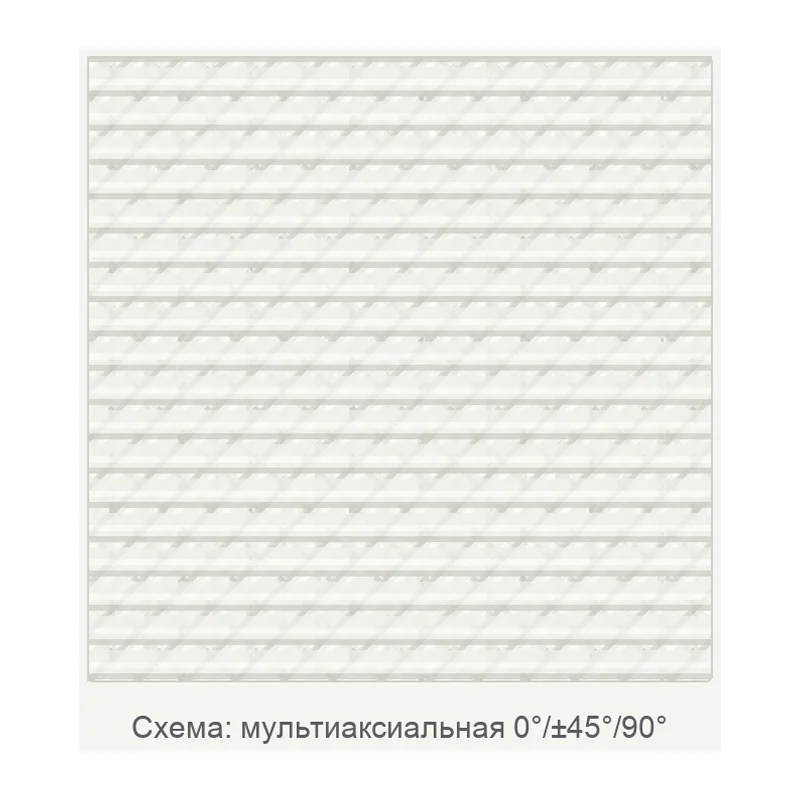

Схема: мультиаксиальная 0°/±45°/90°

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
CQX 400

Углеродные мультиаксиальные ткани CQX, 0°/± 45°/90°, 406–1206 г/м²

Углеродные мультиаксиальные ткани CQX с ориентацией 0°/± 45°/90°: три марки — CQX 400, 600 и 1200 на 406, 604 и 1206 г/м².

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CQX 400
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади
406 г/м²
Переплетение
0°/± 45°/90°
Линейная плотность основы
углерод 800 tex / 1600 tex
Линейная плотность утка
углерод 800 tex / 1600 tex
Раздел каталога
Углеродные мультиаксиальные ткани (прошитые полиэфирной нитью)
Линейная плотность
углерод 800 tex / 1600 tex
Тип волокна
углеродное
Расчётная плотность переплетения
2,5 нити/см по основе и утку (расчёт по паспортной массе и линейной плотности, при равном числе нитей)
Толщина сухого волокна в слое
0,228 мм (расчёт: 406 г/м² при плотности волокна 1,78 г/см³)
Ориентировочная толщина слоя в ламинате
0,46 мм при 50 % объёмного содержания волокна (расчёт)

Исполнения серии 3

МодельМасса на единицу площадиЛинейная плотность основыЛинейная плотность уткаЛинейная плотностьСоседние исполнения того же веса
CQX 400 характеристики выше406 г/м²углерод 800 tex / 1600 texуглерод 800 tex / 1600 texуглерод 800 tex / 1600 tex—
CQX 600604 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texCBX400, CBXS400, CBX600
CQX 12001206 г/м²углерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texуглерод 800 tex / 1600 tex / 3200 texCBX450

Характеристики выше приведены для исполнения CQX 400. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Серия CQX — квадроаксиальные углеродные ткани из каталога GRM Systems: слои ровинга 800, 1600 и 3200 tex уложены под 0°, ± 45° и 90° и прошиты полиэфирной нитью. Марки: CQX 400 на 406 г/м², CQX 600 на 604 г/м² и CQX 1200 на 1206 г/м².

Схема 0°/± 45°/90° близка к квазиизотропной: один слой заменяет пакет из нескольких тканых разной ориентации и сокращает время выкладки. Волокно не изогнуто, прочность реализуется полнее, чем в тканой схеме.

Прошивная нить держит слои при раскрое и укладке, но срезанная кромка распускается быстрее, чем у ткани, — её фиксируют лентой. Углерод электропроводен: в контакте с алюминием он образует гальваническую пару. Ширину полотна и длины запрашивают под позицию.

Характеристики приведены по данным производителя: страница модели ↗
