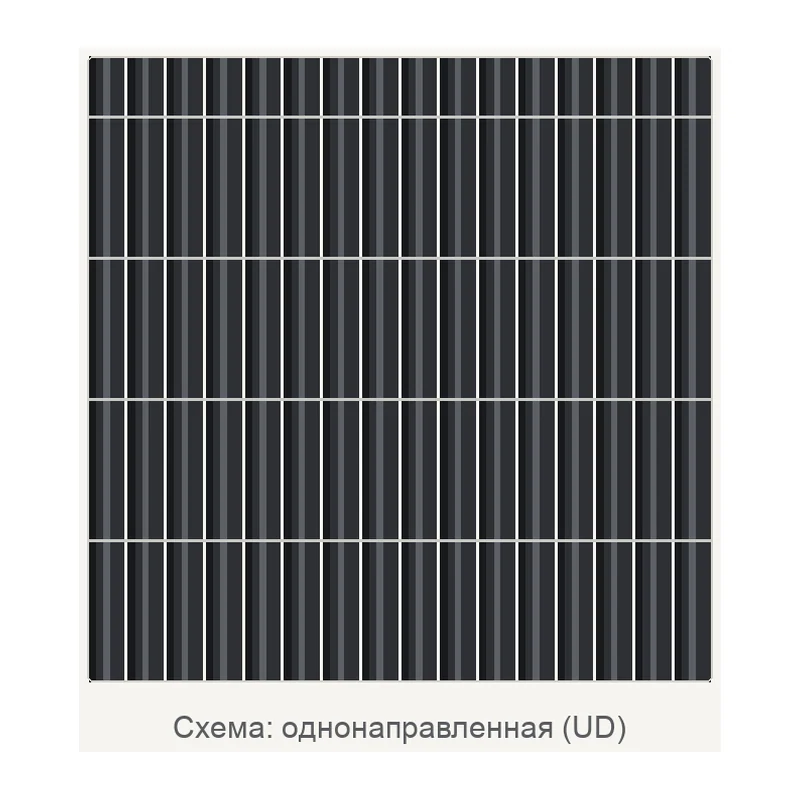

Схема: однонаправленная (UD)

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
HPT 440 C0

Однонаправленные углеродные ткани HPT C0, 0°, 320–621 г/м²

Однонаправленные углеродные ткани HPT C0 на решётке из E-стекла и полиэфира: четыре марки от 320 до 621 г/м² (HPT 320, 440, 520 и 620), толщина от 0,3 до 0,6 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
HPT 440 C0
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади
439 г/м²
Переплетение
0°
Линейная плотность основы
углерод 3300 текс / E-стекло 136 текс
Линейная плотность утка
углерод 3300 текс / E-стекло 136 текс
Толщина
0,4 мм
Раздел каталога
Однонаправленные углеродные ткани с решеткой из E-стекла и полиэфира
Слоёв на миллиметр толщины
2,5 (расчёт по паспортной толщине)
Плотность ткани в слое
1098 кг/м³ (расчёт по паспортным массе и толщине)

Исполнения серии 4

МодельМасса на единицу площадиЛинейная плотность основыЛинейная плотность уткаТолщинаСлоёв на миллиметр толщины
HPT 320 C0320 г/м²углерод 3300 текс / E-стекло 68 тексуглерод 3300 текс / E-стекло 68 текс0,3 мм3,3 (расчёт по паспортной толщине)
HPT 440 C0 характеристики выше439 г/м²углерод 3300 текс / E-стекло 136 тексуглерод 3300 текс / E-стекло 136 текс0,4 мм2,5 (расчёт по паспортной толщине)
HPT 520 C0519 г/м²углерод 3300 текс / E-стекло 136 тексуглерод 3300 текс / E-стекло 136 текс0,5 мм2 (расчёт по паспортной толщине)
HPT 620 C0621 г/м²углерод 3300 текс / E-стекло 136 тексуглерод 3300 текс / E-стекло 136 текс0,6 мм1,7 (расчёт по паспортной толщине)

Характеристики выше приведены для исполнения HPT 440 C0. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Серия HPT C0 — однонаправленные углеродные ткани из каталога GRM Systems: углеродный ровинг 3300 tex уложен под 0°, а держит его лёгкий уток из E-стекла (68 tex у HPT 320, 136 tex у остальных) и полиэфира. Марки: HPT 320 на 320 г/м² (0,3 мм), HPT 440 на 439 г/м² (0,4 мм), HPT 520 на 519 г/м² (0,5 мм) и HPT 620 на 621 г/м² (0,6 мм).

Вся прочность сосредоточена вдоль волокна: такими слоями усиливают лонжероны, балки и лучи рам, а поперечную прочность дают слои под другими углами. Ориентацию слоя задаёт чертёж — разворачивать выкройку нельзя.

Углерод электропроводен: для антенных окон он не годится, а в контакте с алюминием образует гальваническую пару. Ширину, наличие и минимальную партию уточняют отдельно.

Характеристики приведены по данным производителя: страница модели ↗
