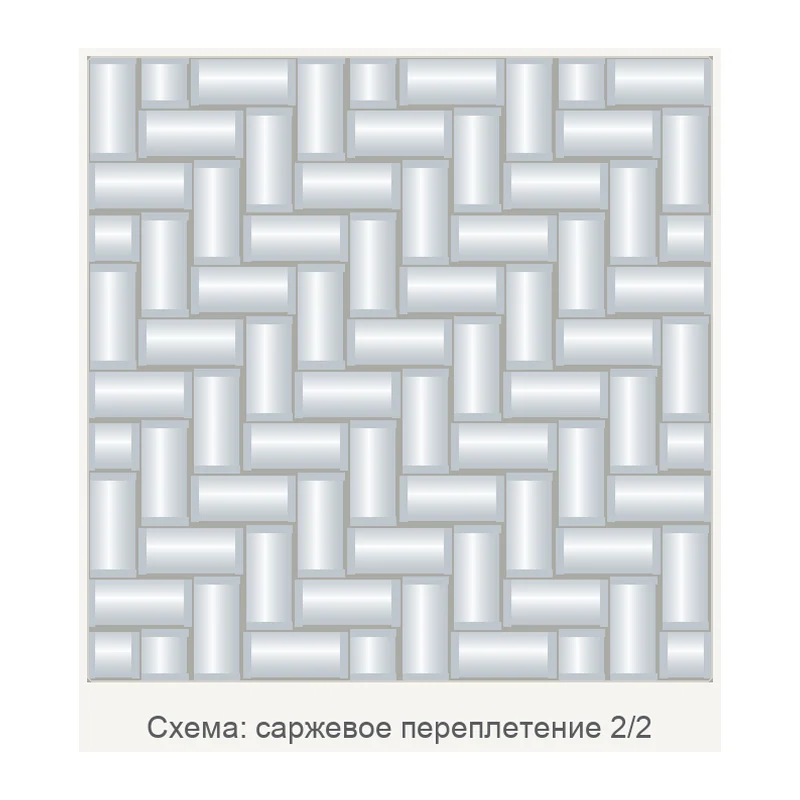

Схема структуры материала, не фотография.
Стеклоткани EE, переплетение полотняное/саржевое 2/2, 86–390 г/м²
Стеклоткани EE в полотняном или саржевом 2/2 исполнении: шесть марок от 86 до 390 г/м² (EE 80, 110, 160, 195, 280 и 390 P/T) — для радиопрозрачных деталей.
- Артикул
- EE 195 P/T
- Производитель
- GRM Systems, Чехия
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 6 исполнений — таблица ниже
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Масса на единицу площади
- 195 г/м²
- Переплетение
- полотняное / саржевое 2/2
- Линейная плотность основы
- EC 13–136 tex
- Линейная плотность утка
- EC 13–136 tex
- Раздел каталога
- Стеклоткани EE
- Тип волокна
- стеклянное (E-стекло)
- Расчётная плотность переплетения
- 7,2 нити/см по основе и утку (расчёт по паспортной массе и линейной плотности, при равном числе нитей)
- Толщина сухого волокна в слое
- 0,076 мм (расчёт: 195 г/м² при плотности волокна 2,56 г/см³)
- Ориентировочная толщина слоя в ламинате
- 0,15 мм при 50 % объёмного содержания волокна (расчёт)
Исполнения серии 6
| Модель | Масса на единицу площади | Линейная плотность основы | Линейная плотность утка | Толщина | Слоёв на миллиметр толщины |
|---|---|---|---|---|---|
| EE 80 P/T | 86 г/м² | EC 6–34 tex | EC 6–34 tex | 0,09 мм | 11,1 (расчёт по паспортной толщине) |
| EE 110 P/T | 105 г/м² | EC 6–34 tex | EC 6–34 tex | 0,10 мм | 10 (расчёт по паспортной толщине) |
| EE 160 P/T | 166 г/м² | EC 9–68 tex | EC 9–68 tex | 0,14 мм | 7,1 (расчёт по паспортной толщине) |
| EE 195 P/T характеристики выше | 195 г/м² | EC 13–136 tex | EC 13–136 tex | — | — |
| EE 280 P/T | 282 г/м² | EC 11–204 tex | EC 11–204 tex | 0,30 мм | 3,3 (расчёт по паспортной толщине) |
| EE 390 P/T | 390 г/м² | EC 13–272 tex | EC 13–272 tex | — | — |
Характеристики выше приведены для исполнения EE 195 P/T. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
Серия EE P/T — стеклоткани из каталога GRM Systems в двух исполнениях на одном артикуле: полотняном и саржевом 2/2. Марки: EE 80 P/T на 86 г/м² (0,09 мм), EE 110 P/T на 105 г/м² (0,10 мм), EE 160 P/T на 166 г/м² (0,14 мм), EE 195 P/T на 195 г/м², EE 280 P/T на 282 г/м² (0,30 мм) и EE 390 P/T на 390 г/м².
Стеклоткань берут там, где важна радиопрозрачность: обтекатели антенн, антенные окна, диэлектрические детали. Модуль упругости у стекла примерно втрое ниже углеродного, поэтому на силовые элементы её ставят реже.
Полотно стабильнее в раскрое, саржа мягче на кривизне; переплетение указывают в заказе. Совместимость со связующим определяет аппрет — его сверяют при выборе.
Характеристики приведены по данным производителя: страница модели ↗
