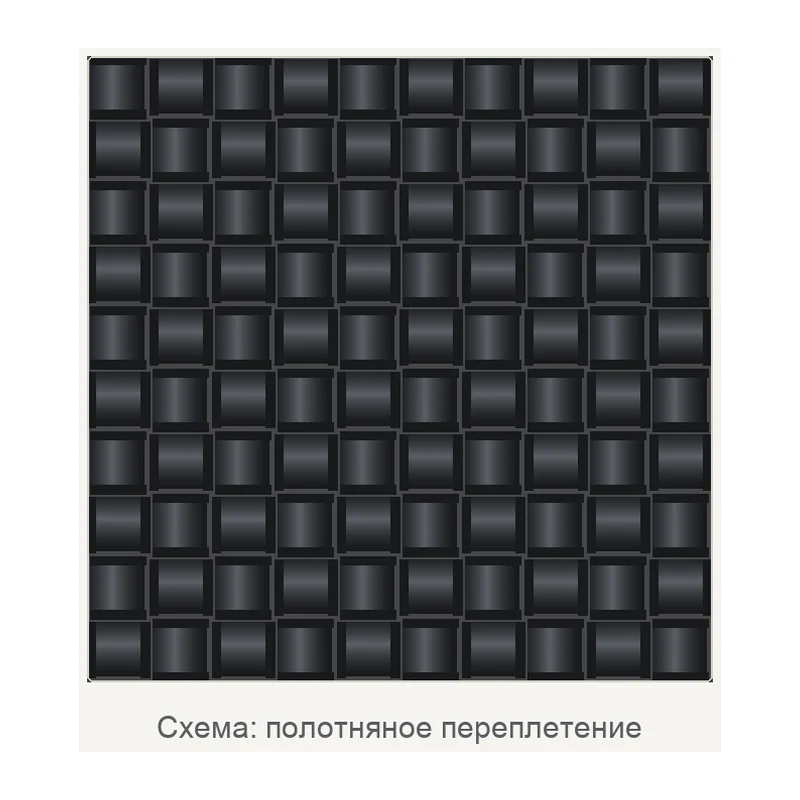

Схема: полотняное переплетение

Схема структуры материала, не фотография.

GRM Systems · Чехия под заказ
CT-U 200

Однонаправленные углеродные ленты CT-U с утком из E-стекла, 125–1200 г/м²

Однонаправленные углеродные ленты CT-U от 125 до 1200 г/м² с утком из E-стекла: вся прочность вдоль основы, стеклянный уток держит ленту при выкладке.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
CT-U 200
Производитель
GRM Systems, Чехия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Чего в карточке нет: тип волокна — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Масса на единицу площади
200 г/м²
Переплетение
полотняное
Линейная плотность основы
углерод 400 tex
Линейная плотность утка
EC 9–34 tex
Толщина
0,18 мм
Раздел каталога
Углеродные ленты и рукава → однонаправленные ленты
Соседние исполнения того же веса
KDU 1007/10
Слоёв на миллиметр толщины
5,6 (расчёт по паспортной толщине)
Плотность ткани в слое
1111 кг/м³ (расчёт по паспортным массе и толщине)

Исполнения серии 10

МодельМасса на единицу площадиЛинейная плотность основыЛинейная плотность уткаТолщинаСлоёв на миллиметр толщины
CT-U 125125 г/м²углерод 200 texEC 9–34 tex0,12 мм8,3 (расчёт по паспортной толщине)
CT-U 175170 г/м²углерод 200 texEC 9–34 tex0,18 мм5,6 (расчёт по паспортной толщине)
CT-U 200 характеристики выше200 г/м²углерод 400 texEC 9–34 tex0,18 мм5,6 (расчёт по паспортной толщине)
CT-U 260270 г/м²углерод 400 texEC 9–34 tex0,25 мм4 (расчёт по паспортной толщине)
CT-U 320320 г/м²углерод 400 texEC 9–34 tex0,31 мм3,2 (расчёт по паспортной толщине)
CT-U 330330 г/м²углерод 800 texEC 9–68 tex0,32 мм3,1 (расчёт по паспортной толщине)
CT-U 420430 г/м²углерод 800 texEC 9–68 tex0,40 мм2,5 (расчёт по паспортной толщине)
CT-U 520525 г/м²углерод 800 texEC 9–68 tex0,50 мм2 (расчёт по паспортной толщине)
CT-U 800835 г/м²углерод 1600 texEC 9–136 tex0,81 мм1,2 (расчёт по паспортной толщине)
CT-U 12001200 г/м²углерод 1600 texEC 9–136 tex1,20 мм0,8 (расчёт по паспортной толщине)

Характеристики выше приведены для исполнения CT-U 200. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Ленты CT-U — однонаправленные: углеродная нить по основе, тонкий уток из E-стекла держит полотно до пропитки и в расчёт прочности почти не идёт. Масса — от 125 до 1200 г/м².

Вся прочность идёт вдоль основы, поэтому ленты ставят в лонжероны, силовые пояса и усиления, а ориентацию слоя задаёт чертёж. Лёгкие 125–200 г/м² — для тонких элементов, 520–1200 г/м² — для быстрого набора сечения.

Характеристики ниже — для CT-U 200: 200 г/м², толщина 0,18 мм, углерод 400 текс по основе.

Характеристики приведены по данным производителя: страница модели ↗
