Драйвер двигателей Fermion TB6612FNG DRI0044, 2×1,2 А
Миниатюрный двухканальный H-мост для коллекторных моторов малых роботов там, где нет места под крупный драйвер.
- Артикул
- DRI0044
- Производитель
- DFRobot, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
- Документы
- прошивки
Входит в подборку «Драйверы моторов и преобразователи питания»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Каналы
- 2
- Ток канала
- 1,2 А непрерывно, до 3,2 А импульсно
- Напряжение питания моторов
- 2,5–12 В
- Напряжение логики
- 2,7–5,5 В
- Габариты
- 20×19,5 мм
- Напряжение питания VCC
- 2,7–5,5 В
- Напряжение силового питания VM
- 2,5–12 В
- Выходной ток
- 1,2 А (длительный ток на канал)
- Пусковой и пиковый ток
- 2 А (в серии импульсов) / 3,2 А (одиночный импульс)
Описание

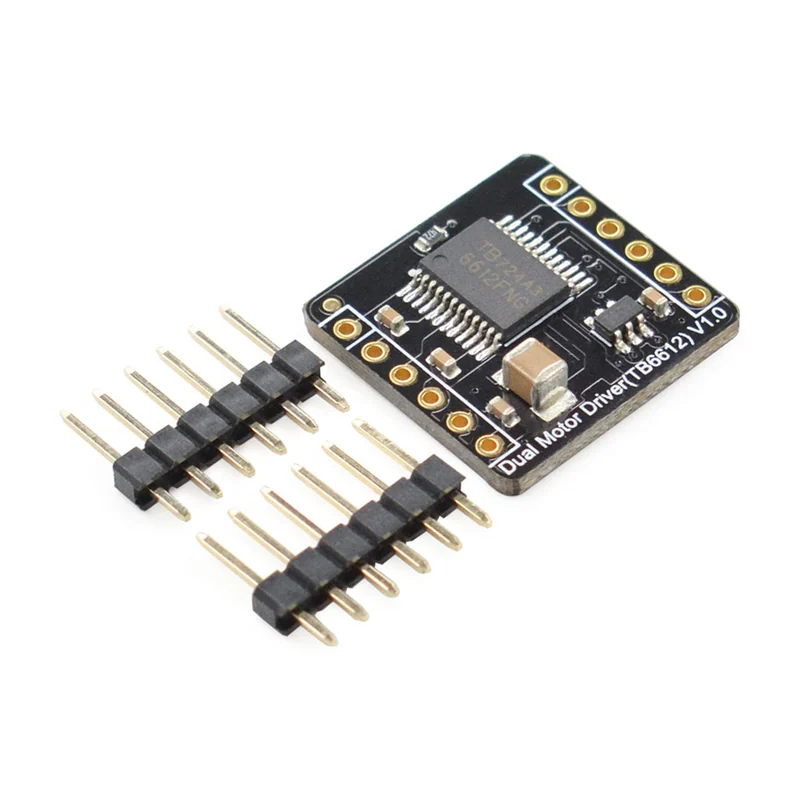

Двухканальный H-мост на TB6612FNG в серии Fermion — плата без разъёмов, под пайку проводами прямо в конструкцию. Управляет направлением и скоростью двух коллекторных моторов по сигналам микроконтроллера.
1,2 А непрерывно на канал и до 3,2 А импульсно — это моторы настольного масштаба: микроредукторы, приводы захвата, помпы. Питание моторов 2,5–12 В, логика 2,7–5,5 В, так что модуль одинаково стыкуется с 3,3-вольтовым и 5-вольтовым контроллером. Ключи полевые, поэтому падение напряжения и нагрев ниже, чем у старых драйверов на биполярных транзисторах.
Габариты 20×19,5 мм — выигрыш там, где под драйвер нет места. Для тяговых моторов платформы нужен драйвер на порядок больший по току.
Документация
Характеристики приведены по данным производителя: страница модели ↗
