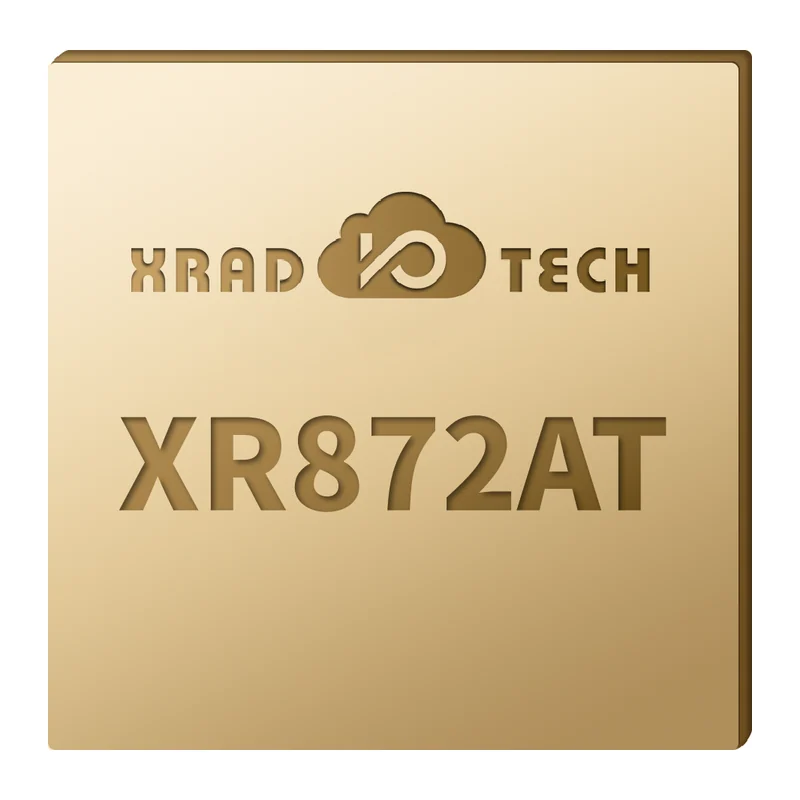

Микросхема Allwinner XR872AT: Cortex-M4F 384 МГц, Wi-Fi 2,4 ГГц, PSRAM 4 МБ
Применяют в устройствах интернета вещей с голосовым и видеофункционалом, где нужны беспроводная связь, обработка звука и съёмка кадров без отдельного процессора.
- Артикул
- Allwinner XR872AT
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Процессор
- Arm Cortex-M4F
- Тактовая частота
- до 384 МГц
- Беспроводная связь
- WLAN 2,4 ГГц, IEEE 802.11b/g/n
- Память
- ОЗУ 416 КБ; ПЗУ 160 КБ
- PSRAM
- SiP 4 МБ OPI, возможно внешнее расширение
- Аудио
- 24-разрядные АЦП и ЦАП, линейный вход; I2S ×1; DMIC ×1
- Камерные входы
- JPEG — 1920 × 1088 либо 640 × 480 при 30 кадр/с
- Видеокодек
- Аппаратное кодирование JPEG
- Интерфейс
- UART ×3, SPI ×2, I2C ×2, SDIO ×1, ИК: передатчик ×1 и приёмник ×1
- Управление нагрузкой
- PWM ×8, ЦАП ×1, АЦП ×7, GPIO 33, линии пробуждения 9
- Питание
- Vbat от 1,8 до 5,5 В
- Корпус
- QFN52, 6 × 6 мм, шаг выводов 0,4 мм
- Встроенные блоки
- Модуль управления питанием, аудиокодек, блок кодирования изображения
- Программная платформа
- FreeRTOS, AliOS-Things, OpenHarmonyOS
Описание
XR872AT — высокоинтегрированная беспроводная мультимедийная микросхема на ядре Arm Cortex-M4F с частотой до 384 МГц. В неё встроены подсистема Wi-Fi 2,4 ГГц с низким потреблением, аудиокодек, блок аппаратного кодирования JPEG и модуль управления питанием, а также память SiP PSRAM объёмом 4 МБ (при необходимости расширяется внешне). Собственные ОЗУ и ПЗУ составляют 416 КБ и 160 КБ соответственно.
Беспроводная часть работает по стандартам IEEE 802.11b/g/n в диапазоне 2,4 ГГц. Аудиотракт включает 24-разрядные АЦП и ЦАП, линейный вход, интерфейс I2S и вход цифрового микрофона DMIC — набор, достаточный для голосового интерфейса устройства. Видеовход поддерживает аппаратное кодирование JPEG до 1920 × 1088 либо поток 640 × 480 при 30 кадр/с, то есть предназначен для съёмки отдельных кадров и служебного видео, а не для полноценного видеонаблюдения.
Периферия: три UART, два SPI, два I2C, восемь каналов PWM, один ЦАП и семь входов АЦП, SDIO, ИК-передатчик и приёмник, 33 линии GPIO и девять линий пробуждения. Корпус QFN52 размером 6 × 6 мм с шагом выводов 0,4 мм; питание от батареи в диапазоне от 1,8 до 5,5 В, что допускает работу напрямую от литиевого элемента или от трёх щелочных.
Поддерживаются три программные платформы: FreeRTOS, AliOS-Things и OpenHarmonyOS. Выбор влияет на доступный стек сервисов и на инструментарий разработки.
Характеристики приведены по данным производителя: страница модели ↗
