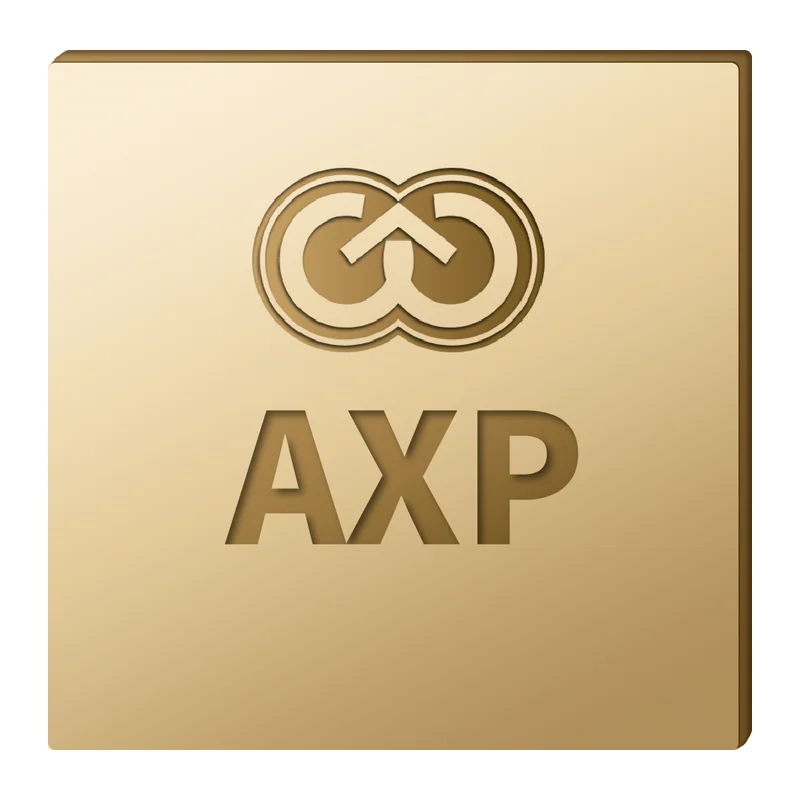

Контроллер питания Allwinner AXP2101: PMU NVDC, до 5 DC-DC и 11 LDO
Компактный PMU в корпусе 5×5 мм для устройств на одной литиевой банке; выпускается в вариантах с линейным и импульсным зарядным устройством.
- Артикул
- Allwinner AXP2101
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: процессор, питание, интерфейс, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип микросхемы
- PMU — интегрированный блок управления питанием
- Конфигурация батареи
- одна литиевая банка, понижающая схема
- Архитектура тракта питания
- NVDC
- Максимальное входное напряжение
- 5,5 В
- Каналы DC-DC
- 5 (версия с линейным зарядным устройством) / 4 (версия с импульсным)
- Каналы LDO
- 11
- Выводы GPIO
- 1
- Максимальный ток заряда
- 1 А (линейное зарядное устройство) / 1,5 А (импульсное)
- Напряжение окончания заряда
- 4,0 / 4,1 / 4,2 / 4,35 / 4,4 В
- Резервная батарея
- 2,6–3,3 В
- Кулонометр (E-Gauge)
- встроенный
- Интерфейс управления
- TWSI (совместим с I2C)
- Корпус
- QFN-5x5–40-EP
- Серия
- AXP (芯智汇 / Xinzhihui, дочерняя компания Allwinner)
- Модель поставки
- допускается отдельная закупка
Описание
AXP2101 — интегрированный блок управления питанием серии AXP для однобаночных литиевых устройств, выполненный в корпусе QFN-5x5–40-EP. Микросхема существует в двух исполнениях, различающихся типом зарядного узла. В версии с линейным зарядным устройством доступно пять каналов DC-DC при максимальном токе заряда 1 А; в версии с импульсным зарядным устройством — четыре канала DC-DC при токе заряда до 1,5 А. Линейный заряд проще в разводке и не требует внешней индуктивности, импульсный даёт больший ток и меньший нагрев при том же токе.
Общий набор шин включает одиннадцать линейных стабилизаторов LDO и один вывод GPIO. Тракт питания построен по схеме NVDC: системная шина удерживается вблизи напряжения аккумулятора, устройство питается от адаптера напрямую и запускается при разряженной батарее. Максимальное входное напряжение — 5,5 В, то есть питание рассчитано на стандартный USB-вход без повышенных профилей. Поддерживаются напряжения окончания заряда 4,0, 4,1, 4,2, 4,35 и 4,4 В.
Предусмотрены домен резервной батареи 2,6–3,3 В для сохранения часов реального времени и встроенный кулонометр для оценки остаточной ёмкости без внешней микросхемы. Управление и чтение телеметрии — по интерфейсу TWSI, программно совместимому с I2C.
AXP2101 разрешён к отдельной закупке, поэтому применим и вне платформы Allwinner. При выборе исполнения нужно заранее зафиксировать вариант зарядного узла: он определяет и число доступных каналов DC-DC, и обвязку платы.
Характеристики приведены по данным производителя: страница модели ↗
