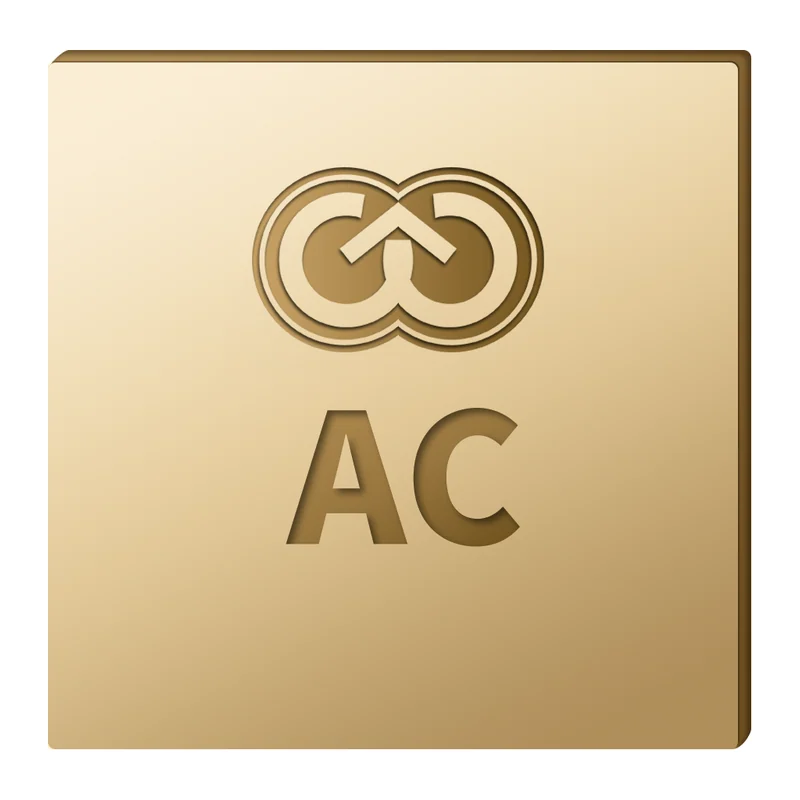

Аудиокодек Allwinner AC101B: 3 канала АЦП и 2 ЦАП
Старший кодек серии AC с трёхканальным входом и наибольшим динамическим диапазоном — для аппаратуры, где качество записи и обработки звука определяющее.
- Артикул
- Allwinner AC101B
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: процессор, интерфейс, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип микросхемы
- аудиокодек
- Каналы АЦП
- 3
- Каналы ЦАП
- 2
- Отношение сигнал/шум АЦП
- 117 дБ
- Отношение сигнал/шум ЦАП
- 103 дБ
- Искажения THD+N, АЦП
- −90 дБ
- Искажения THD+N, ЦАП
- −94 дБ
- Питание
- 1,8 В и 3,3 В
- Встроенная обработка сигнала
- DRC, AGC, 20-полосный эквалайзер
- Корпус
- QFN-5x5–40
- Число выводов
- 40
- Положение в серии
- наибольшее в серии AC отношение сигнал/шум по тракту АЦП (117 дБ); по ОСШ ЦАП выше AC102 (105 дБ), по THD+N АЦП — AC108 (−95 дБ)
- Серия
- AC (芯智汇 / Xinzhihui, дочерняя компания Allwinner)
- Модель поставки
- совместно с SoC Allwinner или отдельной закупкой
Описание
AC101B — старший аудиокодек серии AC компании 芯智汇 (Xinzhihui), дочерней структуры Allwinner. Конфигурация несимметричная: три канала АЦП и два канала ЦАП. Третий входной канал даёт возможность подключить дополнительный микрофон или сигнал обратной связи с выхода усилителя — последнее используется для эхоподавления в устройствах, где запись и воспроизведение идут одновременно.
По заявленным параметрам AC101B заметно превосходит остальные микросхемы серии. Отношение сигнал/шум АЦП составляет 117 дБ — наивысшее значение среди микросхем AC, ЦАП даёт 103 дБ. Коэффициент нелинейных искажений с шумом: −90 дБ для АЦП и −94 дБ для ЦАП. Такой динамический диапазон входного тракта позволяет работать без переключения диапазонов усиления: и очень тихий, и громкий источник укладываются в один режим без потери разборчивости и без перегрузки.
На кристалле реализованы динамическая компрессия DRC, автоматическая регулировка усиления AGC и двадцатиполосный эквалайзер. Двадцать полос — существенно больше трёх у AC102 — дают возможность точно скомпенсировать резонансы корпуса и характеристику громкоговорителя аппаратно, не расходуя ресурсы процессора. Питание двухдоменное: 1,8 В и 3,3 В. Корпус QFN-5x5–40, совпадающий по типоразмеру с AC101, но выводы не следует считать взаимозаменяемыми без сверки со спецификацией.
Микросхема применяется как совместно с процессорами Allwinner, так и с отдельной закупкой. Область применения — умные колонки и панели, конференц-техника, аудиоаппаратура с обработкой звука, устройства с одновременной записью и воспроизведением.
Характеристики приведены по данным производителя: страница модели ↗
