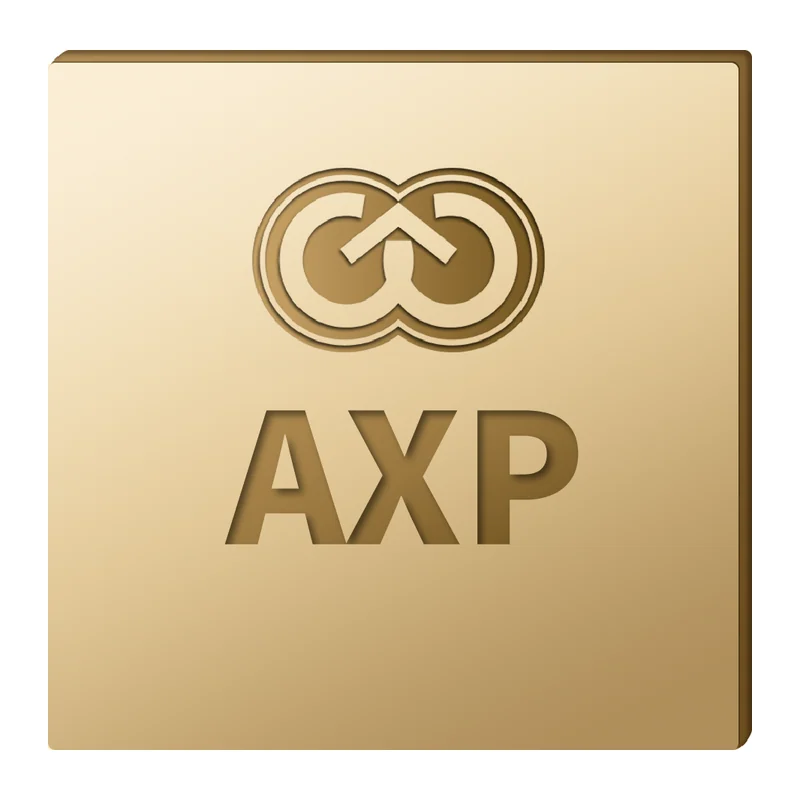

Контроллер питания Allwinner AXP717: PMU с трактом NVDC, 3 DC-DC, 14 LDO, заряд 3 А
PMU для портативной техники на одной литиевой банке с архитектурой NVDC: питает систему напрямую от адаптера и одновременно заряжает аккумулятор.
- Артикул
- Allwinner AXP717
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: процессор, питание, интерфейс, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип микросхемы
- PMU — интегрированный блок управления питанием
- Конфигурация батареи
- одна литиевая банка, понижающая схема
- Архитектура тракта питания
- NVDC
- Максимальное входное напряжение
- 5,5 В
- Каналы DC-DC
- 3
- Каналы LDO
- 14
- Выводы GPIO
- нет
- Максимальный ток заряда
- 3 А
- Напряжение окончания заряда
- 4,0 / 4,1 / 4,2 / 4,35 / 4,4 / 5,0 В
- Резервная батарея
- 2,6–3,3 В
- Кулонометр (E-Gauge)
- встроенный
- Интерфейс управления
- TWSI (совместим с I2C)
- Корпус
- QFN-6x6–52-EP
- Серия
- AXP (芯智汇 / Xinzhihui, дочерняя компания Allwinner)
- Модель поставки
- только в комплекте с SoC Allwinner
Описание
AXP717 — интегрированный блок управления питанием серии AXP для устройств с одной литиевой банкой. Конфигурация каналов — три импульсных преобразователя DC-DC и четырнадцать линейных стабилизаторов LDO; выводов GPIO общего назначения микросхема не имеет. Смещение в сторону LDO характерно для решений, где много маломощных аналоговых и периферийных доменов, а тяжёлые шины закрываются тремя мощными импульсными каналами.
Тракт питания реализован по схеме NVDC (Narrow Voltage DC). В отличие от простого переключения источников, NVDC удерживает системную шину в узком диапазоне вблизи напряжения аккумулятора: устройство питается от адаптера напрямую, а батарея заряжается остаточным током. Практический эффект — устройство запускается и работает даже при глубоко разряженном или неисправном аккумуляторе, а пиковые нагрузки покрываются совместно адаптером и батареей. Максимальный ток заряда — 3 А, поддерживаемые напряжения окончания заряда 4,0, 4,1, 4,2, 4,35, 4,4 и 5,0 В, что покрывает как обычные, так и высоковольтные литиевые элементы.
Максимальное входное напряжение 5,5 В ограничивает применение питанием от USB-порта без поддержки повышенных профилей. Отдельно поддерживается резервная батарея с напряжением 2,6–3,3 В — под неё выделен независимый домен, что позволяет сохранять часы реального времени и энергонезависимое состояние при отключении основного аккумулятора. Встроен кулонометр, управление — по TWSI. Корпус QFN-6x6–52-EP.
AXP717 поставляется только в комплекте с процессорами Allwinner (Combined sales with SoC) — отдельная закупка микросхемы производителем не предусмотрена. Это следует учитывать при проектировании: применение AXP717 привязывает плату к платформе Allwinner.
Характеристики приведены по данным производителя: страница модели ↗
