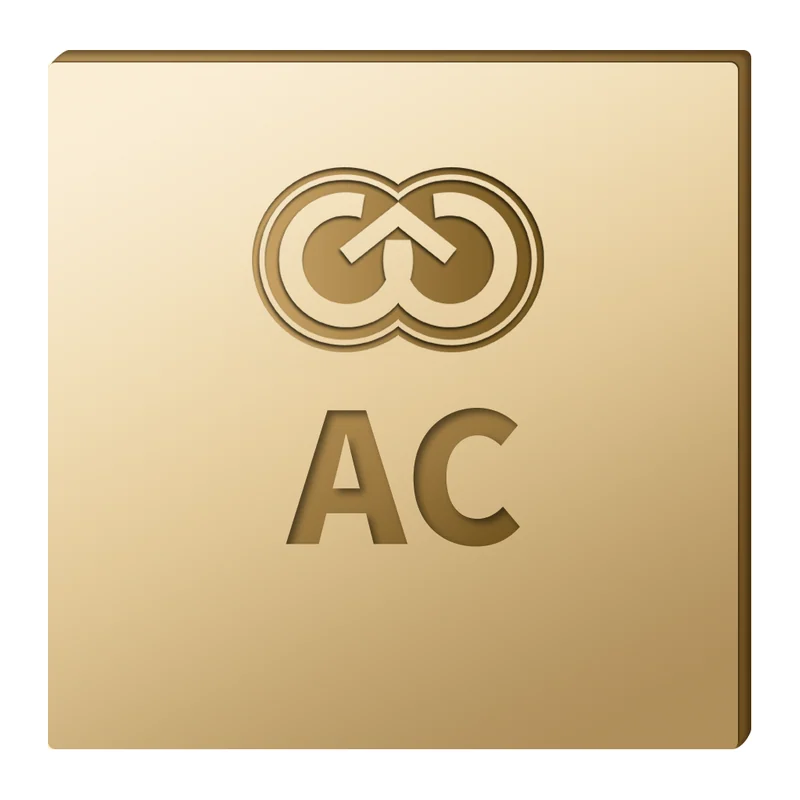

Микросхема АЦП Allwinner AC107s: 2-канальный аудиовход
Двухканальный аудио-АЦП с теми же электрическими параметрами, что и AC107, но в корпусе 4×4 мм на 24 вывода.
- Артикул
- Allwinner AC107s
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: процессор, интерфейс, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип микросхемы
- аудио-АЦП (микросхема серии аудиокодеков AC)
- Каналы АЦП
- 2
- Каналы ЦАП
- нет
- Отношение сигнал/шум (ОСШ)
- 103 дБ
- Искажения THD+N
- −85 дБ
- Питание
- 1,8 В и 3,3 В
- Встроенная обработка сигнала
- не заявлена
- Корпус
- QFN-4x4–24
- Число выводов
- 24
- Отличие от AC107
- только корпус и число выводов
- Серия
- AC (芯智汇 / Xinzhihui, дочерняя компания Allwinner)
- Модель поставки
- совместно с SoC Allwinner или отдельной закупкой
Описание
AC107s — двухканальная микросхема аналого-цифрового преобразования звука серии AC, конструктивный вариант AC107. Электрические параметры, приведённые производителем, совпадают: два канала АЦП, отношение сигнал/шум 103 дБ, коэффициент нелинейных искажений с шумом THD+N −85 дБ, двухдоменное питание 1,8 В и 3,3 В. Каналов ЦАП нет — это входной тракт.
Отличие от AC107 — корпус: QFN-4x4–24 на двадцать четыре вывода вместо QFN-3x3–20 на двадцать. Четыре дополнительных вывода при неизменной электрической части обычно означают более развитую коммутацию входов или питания; назначение выводов на странице производителя не раскрыто. Увеличенный шаг выводов упрощает монтаж и разводку по сравнению с корпусом 3×3 мм, поэтому AC107s удобнее там, где плотность компоновки не критична.
Встроенных блоков обработки сигнала — динамической компрессии, автоматической регулировки усиления, эквалайзера — производитель для AC107s не заявляет, в отличие от кодеков AC102, AC101 и AC101B той же серии. Обработка выполняется процессором.
Микросхема применяется как совместно с процессорами Allwinner, так и с отдельной закупкой. Область применения та же, что у AC107: компактные голосовые и звукозаписывающие устройства, домофоны, камеры со звуковым каналом, бытовая аудиотехника.
Характеристики приведены по данным производителя: страница модели ↗
