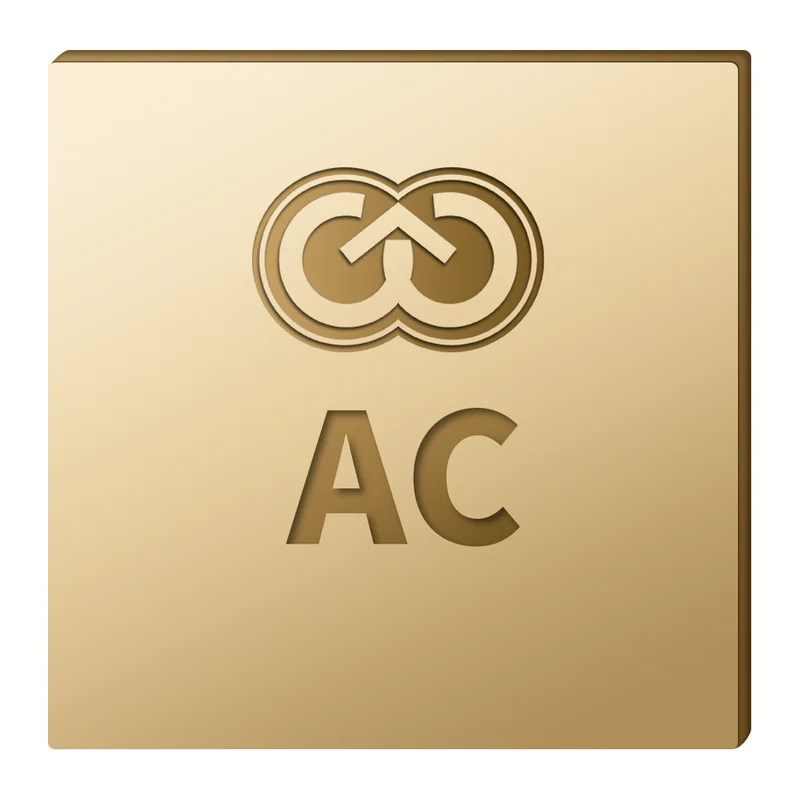

Микросхема АЦП Allwinner AC107: 2-канальный аудиовход
Двухканальный аудио-АЦП в корпусе 3×3 мм для компактных устройств со стереофоническим или двухмикрофонным входом.
- Артикул
- Allwinner AC107
- Производитель
- Allwinner, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- 8 типоразмеров в серии
Чего в карточке нет: процессор, интерфейс, рабочая температура, габариты — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Тип микросхемы
- аудио-АЦП (микросхема серии аудиокодеков AC)
- Каналы АЦП
- 2
- Каналы ЦАП
- нет
- Отношение сигнал/шум (ОСШ)
- 103 дБ
- Искажения THD+N
- −85 дБ
- Питание
- 1,8 В и 3,3 В
- Встроенная обработка сигнала
- не заявлена
- Корпус
- QFN-3x3–20
- Число выводов
- 20
- Типовое применение
- компактные устройства со стереовходом или двумя микрофонами
- Серия
- AC (芯智汇 / Xinzhihui, дочерняя компания Allwinner)
- Модель поставки
- совместно с SoC Allwinner или отдельной закупкой
Описание
AC107 — двухканальная микросхема аналого-цифрового преобразования звука серии AC компании 芯智汇 (Xinzhihui), дочерней структуры Allwinner. Каналов ЦАП микросхема не содержит: это входной тракт для устройств, где воспроизведение либо не требуется, либо реализовано отдельно. Два канала покрывают стереофонический вход или пару микрофонов — минимальную конфигурацию, при которой возможно шумоподавление с учётом разности сигналов.
Отношение сигнал/шум — 103 дБ при коэффициенте нелинейных искажений с шумом THD+N −85 дБ. Разница с четырёхканальным AC108 (108 дБ и −95 дБ) заметна, но 103 дБ остаются достаточным динамическим диапазоном для голосового захвата и бытовой звукозаписи. Встроенных блоков обработки сигнала не заявлено — динамическая компрессия, автоматическая регулировка усиления и эквализация, если нужны, выполняются процессором.
Питание двухдоменное: 1,8 В и 3,3 В, то есть на плате должны присутствовать обе шины. Корпус QFN-3x3–20 занимает 9 мм² — это самый компактный АЦП серии, что важно для носимых устройств и плотно скомпонованных модулей.
Микросхема применяется как в связке с процессорами Allwinner, так и отдельно. Типовые изделия — компактные голосовые устройства, домофоны, диктофоны, камеры со звуком, бытовая аудиотехника.
Характеристики приведены по данным производителя: страница модели ↗
