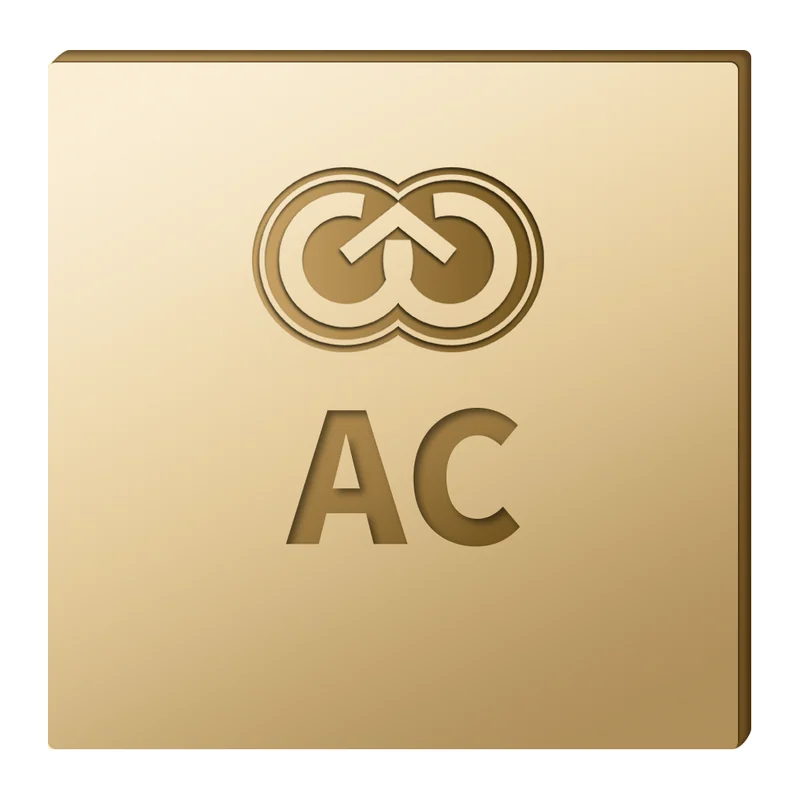

Аудиокодек Allwinner AC102: 1 канал ЦАП и 1 канал АЦП

Моноаудиокодек Allwinner AC102: по одному каналу АЦП и ЦАП, ОСШ 101/105 дБ, DRC, AGC и 3-полосный эквалайзер, питание 1,8 или 3,3 В, корпус QFN-20 3×3 мм.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Allwinner AC102
Производитель: Allwinner, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип микросхемы: аудиокодек
Каналы АЦП: 1
Каналы ЦАП: 1
Отношение сигнал/шум ЦАП: 105 дБ
Отношение сигнал/шум АЦП: 101 дБ
Искажения THD+N, ЦАП: −88 дБ
Искажения THD+N, АЦП: −82 дБ
Питание: 1,8 В или 3,3 В
Встроенная обработка сигнала: DRC, AGC, 3-полосный эквалайзер
Корпус: QFN-3×3–20
Число выводов: 20
Серия: AC
Модель поставки: совместно с SoC Allwinner или отдельной закупкой

Описание

AC102 — аудиокодек серии AC компании 芯智汇 (Xinzhihui), дочерней структуры Allwinner. В отличие от АЦП AC108 и AC107, здесь есть и вход, и выход: один канал АЦП и один канал ЦАП. Конфигурация монофоническая и рассчитана на устройства с одним микрофоном и одним динамиком — голосовые терминалы, домофоны, бытовую технику с речевым интерфейсом. Параметры трактов различаются: у ЦАП отношение сигнал/шум 105 дБ и коэффициент нелинейных искажений с шумом THD+N −88 дБ, у АЦП — 101 дБ и −82 дБ соответственно. Более высокий динамический диапазон выходного тракта означает, что при воспроизведении собственные шумы кодека остаются ниже, чем при записи; для голосовых применений оба значения с запасом перекрывают требуемый диапазон. Отличительная черта AC102 — аппаратная обработка сигнала на кристалле: динамическая компрессия DRC, автоматическая регулировка усиления AGC и трёхполосный эквалайзер. DRC и AGC выравнивают уровень при изменении расстояния до микрофона и предотвращают перегрузку, эквалайзер корректирует частотную характеристику под конкретный акустический тракт. Всё это выполняется без нагрузки на процессор, что важно для маломощных платформ. Питание однодоменное — 1,8 В либо 3,3 В на выбор, в отличие от AC101 и AC107, требующих обе шины одновременно. Корпус QFN-3x3-20 занимает 9 мм². Микросхема применяется как с процессорами Allwinner, так и с отдельной закупкой.

Характеристики приведены по данным производителя: страница модели ↗
