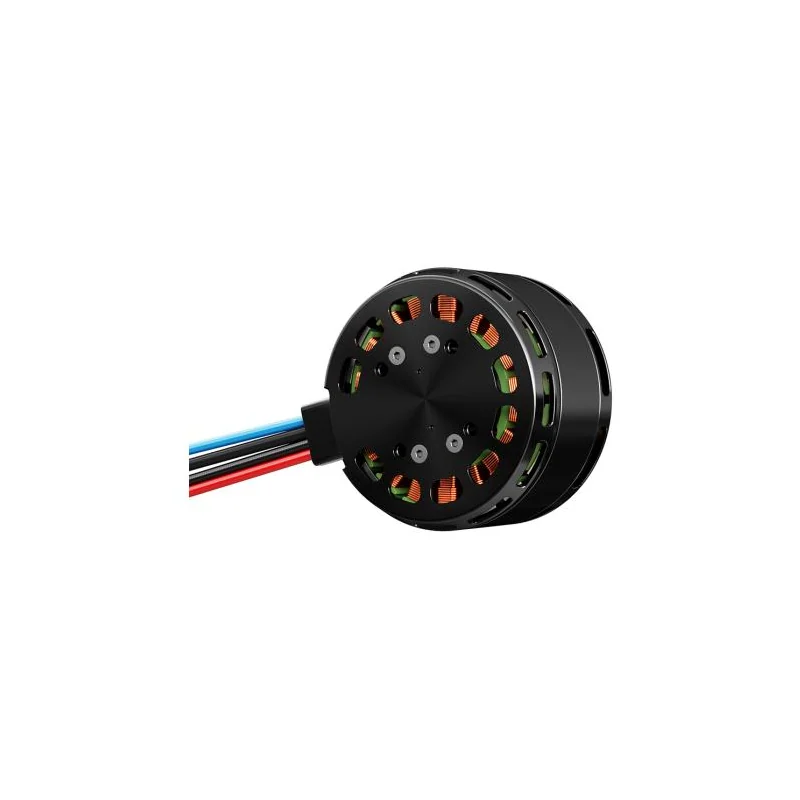

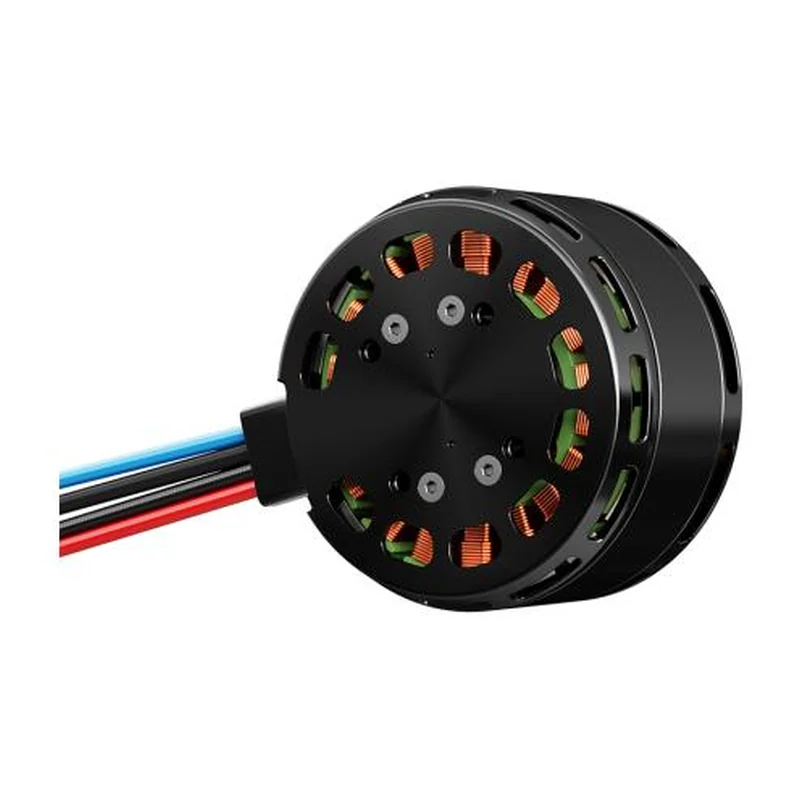

Мотор бесколлекторный для VTOL T-MOTOR VL5009 KV275
Корпус ⌀55,6×38,85 мм; питание 12S; мощность 930 Вт; масса 280 г. Макс. тяга 8,5 кг; защита IPX5.
- Артикул
- VL5009 KV275
- Производитель
- T-MOTOR, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Модель
- VL5009
- Термокласс магнитов
- 180 °C
- Габариты
- ⌀55,6×38,85 мм
- Провода
- силиконовый провод 16 AWG длиной 600 мм
- Покрытие статора
- 150 °C термостойкое покрытие
- Термокласс обмотки
- 240 °C
- Схема обмотки
- 18N20P
- Испытание изоляции
- 1000 В/5s
- Диаметр вала
- вход 6 мм, выход 4 мм
- Дисбаланс ротора
- ≤ 10 мг
- Подшипники
- импортные 696
- Степень защиты
- IPX5
- Центробежное охлаждение
- есть
- Размер упаковки
- 135×104×50 мм
- KV
- 275
- Питание
- 12S
- Ток холостого хода (10 В)
- 1,1 А
- Сопротивление обмотки
- 66 мОм
- Ток пиковый
- 52 А
- Длит. мощность (180 с)
- 930 Вт
- Рабочая температура
- −30…+55 °C
- Максимальная тяга
- 8,5 кг
- Масса с проводами
- 280 г
- Масса одной лопасти
- 28± 3 г
- Диаметр статора
- 50 мм (по паспорту)
- Высота статора
- 9 мм (по паспорту)
- Объём статора
- 17,7 см³ (расчёт по размеру статора)
Описание
Мотор T-MOTOR VL5009 KV275 для аппаратов вертикального взлёта и грузовых мультироторов на 12S: корпус ⌀55,6×38,85 мм, схема обмотки 18N20P, защита IPX5, масса с проводами 280 г. Статор 50×9 мм. Максимальная тяга — 8,5 кг.
Длительная мощность в режиме 180 с — 930 Вт, пиковый ток — 52 А; ток холостого хода — 1,1 А при 10 В, сопротивление обмотки — 66 мОм.
Ротор с центробежным охлаждением. Магниты рассчитаны на 180 °C, обмоточный провод — на 240 °C, статор покрыт термостойким слоем на 150 °C; изоляцию испытывают напряжением 1000 В в течение 5 с, дисбаланс ротора — не более 10 мг. Вал вход 6 мм, выход 4 мм, подшипники 696, выводы — силиконовый провод 16 AWG длиной 600 мм. Рабочая температура — от −30 до +55 °C.
Характеристики приведены по данным производителя: страница модели ↗
