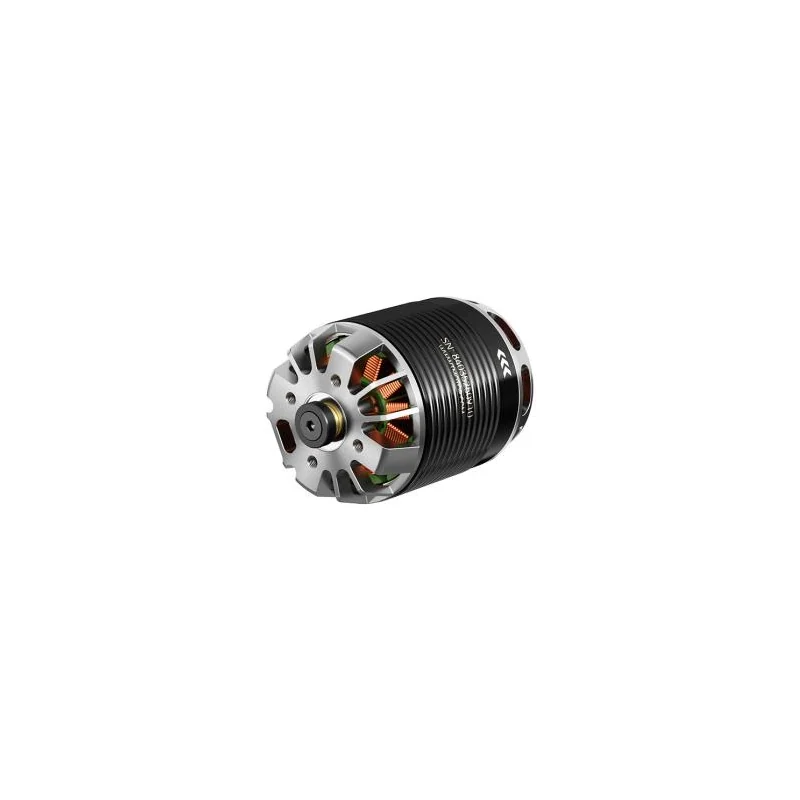

Мотор бесколлекторный самолётный T-MOTOR AX435-A KV220
Корпус ⌀49,5×77,5 мм; питание 12S; мощность 1550 Вт; масса 480 г. Макс. тяга 7,5 кг.
- Артикул
- AX435-A KV220
- Производитель
- T-MOTOR, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: ток длительный — пришлём по запросу.
Входит в подборку «Двигатели для БПЛА: мультироторные, самолётные и для подвесов», «Силовой тракт самолётного БПЛА и VTOL»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Модель
- AX435-A
- Термокласс магнитов
- 180 °C
- Габариты
- ⌀49,5×77,5 мм
- Провода
- эмальпровод 150 мм
- Покрытие статора
- 150 °C термостойкое покрытие
- Термокласс обмотки
- 220 °C
- Схема обмотки
- 12N14P
- Испытание изоляции
- 500 В/5s
- Диаметр вала
- вход 8 мм, выход 8 мм
- Дисбаланс ротора
- ≤ 30 мг
- Подшипники
- импортные MR148/688ZZ
- Размер упаковки
- 197×104×75 мм
- KV
- 220
- Ток холостого хода (15 В)
- 1,4 А
- Мощность
- 1550 Вт
- Ток пиковый
- 75 А
- Питание
- 12S
- Сопротивление обмотки
- 46 мОм
- Максимальная тяга
- 7,5 кг
- Масса с проводами
- 480 г
- Обороты холостого хода на 12S
- 9 768 об/мин (расчёт: KV × 44,4 В)
Описание

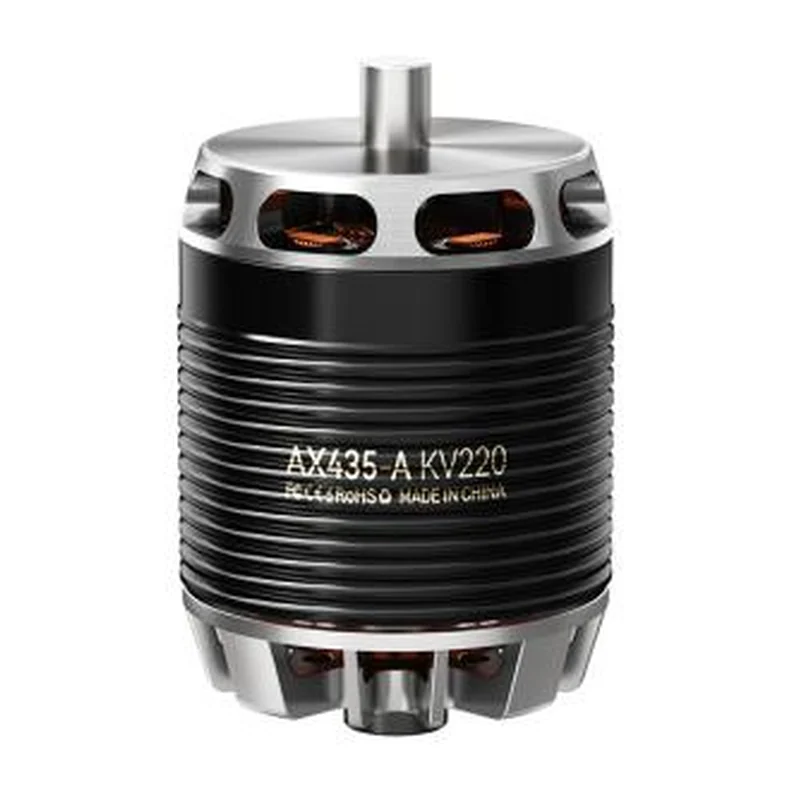

Самолётный мотор T-MOTOR AX435-A KV220 на 12S: корпус ⌀49,5×77,5 мм, схема 12N14P, масса с проводами 480 г. Заявленная тяга — до 7,5 кг, мощность — 1550 Вт, пиковый ток — 75 А.
Ток холостого хода — 1,4 А при 15 В, сопротивление обмотки — 46 мОм, расчётные обороты холостого хода на 12S — 9 768 об/мин. Магниты рассчитаны на 180 °C, обмоточный провод — на 220 °C, статор покрыт термостойким слоем на 150 °C; изоляцию испытывают напряжением 500 В в течение 5 с, дисбаланс ротора — не более 30 мг.
Вал 8 мм на входе и 8 мм на выходе — ступицу винта подбирают под 8 мм. Подшипники MR148/688ZZ, выводы — эмалированный провод длиной 150 мм.
Характеристики приведены по данным производителя: страница модели ↗
