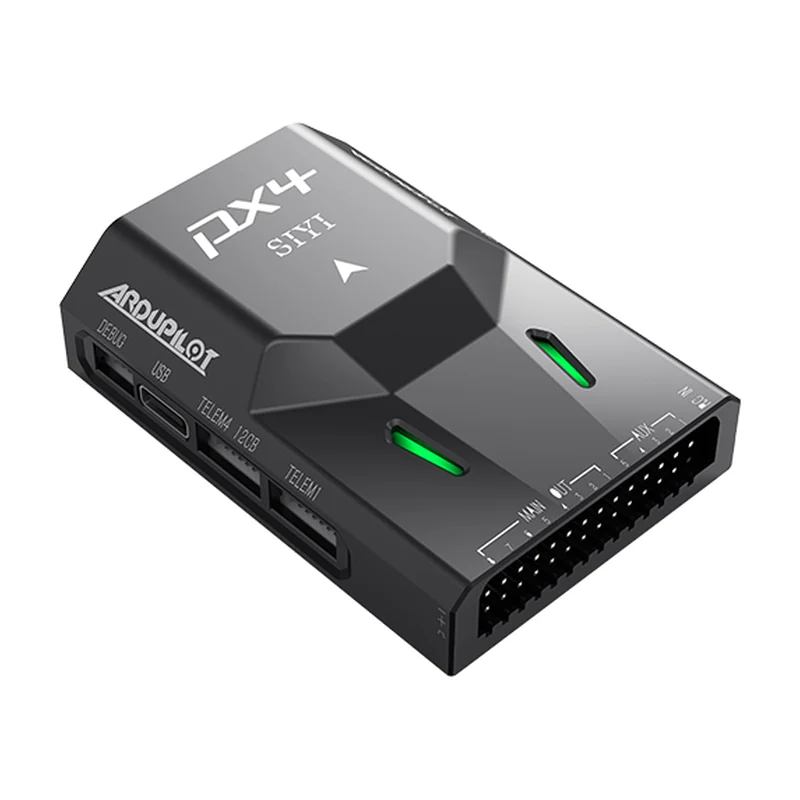

Полётный контроллер SIYI N7 под PX4 и ArduPilot
Основной процессор STM32H743, 480 МГц, и сопроцессор STM32F103; два IMU — BMI088 и ICM20689; барометр MS5611; магнитометр IST8310; 4 UART, CAN, 8 выходов PWM и 5 программируемых.
- Артикул
- SIYI N7 Autopilot
- Производитель
- SIYI, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
- Руководство
- Руководство пользователя N7 Autopilot ↗
- Документы
- инструкция
Чего в карточке нет: монтажные отверстия — пришлём по запросу.
Входит в подборку «Полётные контроллеры: подбор по резервированию», «Снято с производства или нет в поставке: замена по классу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Полётный контроллер SIYI N7 под PX4 и ArduPilot — акселерометр и гироскоп BMI088 и ICM20689, число UART 4, сопроцессор STM32F103, Cortex-M3, 72 МГц, 20 КБ SRAM. Из остального: магнитометр IST8310. Прочее: масса 57 г, габариты 47 × 68 × 19 мм, рабочая температура −20…+65 °C. Производитель — SIYI, Китай; раздел каталога — полётные контроллеры.
Характеристики
- Сопроцессор
- STM32F103, Cortex-M3, 72 МГц, 20 КБ SRAM
- Акселерометр и гироскоп
- BMI088 и ICM20689
- Магнитометр
- IST8310
- Барометр
- MS5611
- Число UART
- 4
- Шина I2C
- 3
- Шина CAN
- 1
- Выходов PWM
- 8 стандартных плюс 5 программируемых
- Вход приёмника
- S.Bus, 1 канал
- Разъёмы
- USB Type-C, слот TF, вход модуля питания, GPS и безопасность
- Совместимые прошивки
- PX4 и ArduPilot (самолёт, мультиротор, вертолёт, надводный аппарат)
- Напряжение модуля питания
- 4,5–5,5 В
- Напряжение USB
- 5 В ± 0,25 В
- Напряжение сервопитания
- 0–10 В
- Рабочая температура
- −20…+65 °C
- Габариты
- 47 × 68 × 19 мм
- Масса
- 57 г
- Основной процессор
- STM32H743IIK6, Cortex-M7, 480 МГц, 2 МБ Flash, 1 МБ RAM
Описание
Автопилот SIYI под PX4 и ArduPilot для самолётов, мультироторов, вертолётов и надводных аппаратов. Основной процессор STM32H743 (Cortex-M7, 480 МГц, 2 МБ Flash, 1 МБ RAM), сопроцессор STM32F103.
Инерциальных датчиков два — BMI088 и ICM20689, блок стоит на внутренней виброразвязке. Барометр MS5611, магнитометр IST8310.
Интерфейсы: 4 UART, 3 I2C, 1 CAN, 8 выходов PWM и 5 программируемых. Рабочая температура −20…+65 °C, габариты 47 × 68 × 19 мм, масса 57 г.
Документация
Характеристики приведены по данным производителя: страница модели ↗
