SBG Systems OEM Ellipse-A

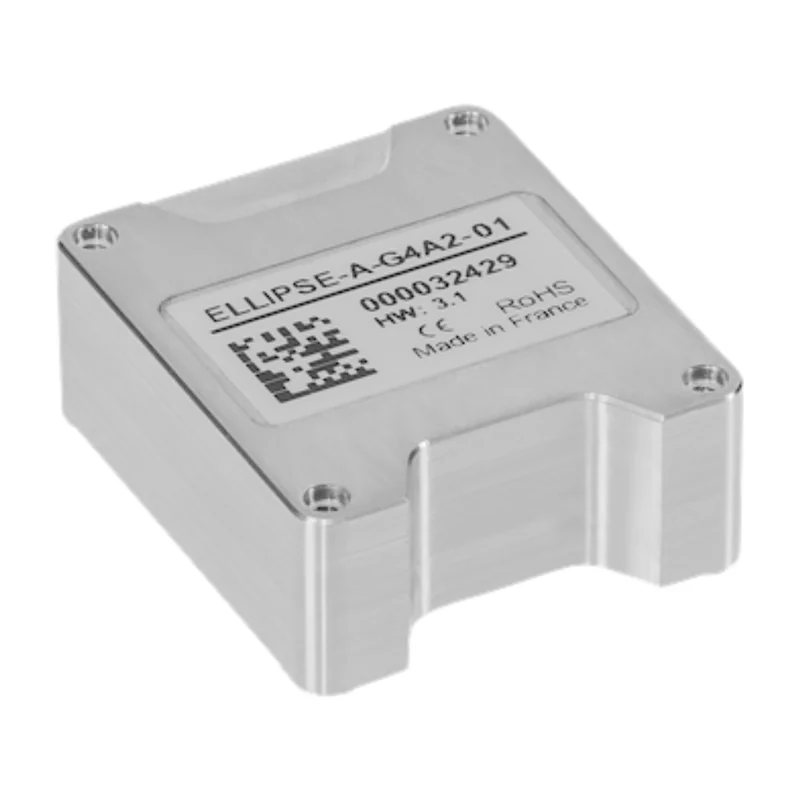

Курсовертикаль SBG Systems OEM Ellipse-A, точность крена и тангажа 0,1°, 8 г

OEM-курсовертикаль для встраивания: 8 г, крен и тангаж 0,1°, гироскопы ± 450 °/с, питание 2,5–5,5 В при 250 мВт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: SBG Systems OEM Ellipse-A
Производитель: SBG Systems, Франция
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Курсовертикаль SBG Systems OEM Ellipse-A, точность крена и тангажа 0,1°, 8 г — питание 2,5–5,5 В, точность крена и тангажа 0,1 °, точность вертикальной качки 5 см или 5 % высоты волны. Из остального: диапазон гироскопов ± 450 °/с. Прочее: масса 8 г, габариты 29,5 × 25,5 × 11 мм, рабочая температура −40…+78 °C. Производитель — SBG Systems, Франция; раздел каталога — курсовертикали (AHRS).

Характеристики

Точность крена и тангажа: 0,1 °
Точность вертикальной качки: 5 см или 5 % высоты волны
Диапазон гироскопов: ± 450 °/с
Нестабильность нуля гироскопа: 7 °/ч
Случайное блуждание угла: 0,15 °/√ч
Диапазон акселерометров: ± 40 g
Нестабильность нуля акселерометров: 14 мкg
Частота выдачи данных: 200 Гц, 1000 Гц (данные IMU)
Протоколы вывода: NMEA, двоичный sbgECom, TSS, KVH, Dolog
Последовательные порты: RS-232/422 до 2 Мбит/с: до 2 выходов
Шина CAN: CAN 2.0A/B до 1 Мбит/с
Питание: 2,5–5,5 В
Потребление: 250 мВт
Масса: 8 г
Габариты: 29,5 × 25,5 × 11 мм
Рабочая температура: −40…+78 °C
Вибрация: 8 g RMS в полосе 20 Гц…2 кГц
Наработка на отказ: 218 000 ч
Соответствие стандартам: MIL-STD-810G, MIL-HDBK-217

Описание

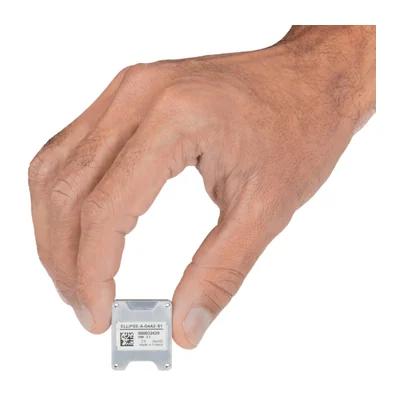

OEM-исполнение курсовертикали Ellipse-A для установки на собственную плату или в свой корпус: модуль 29,5×25,5×11 мм массой 8 г выдаёт крен и тангаж с точностью 0,1° и вертикальную качку с точностью 5 см или 5 % высоты волны. Ориентация выводится с частотой 200 Гц, данные IMU — 1000 Гц. Гироскопы ± 450 °/с с нестабильностью нуля 7 °/ч и случайным блужданием 0,15 °/√ч, акселерометры ± 40 g с нестабильностью 14 мкg.

Паспортные характеристики датчиков совпадают с корпусными версиями серии, но модуль легче их и питается от низковольтной шины. Вибростойкость — 8 g СКЗ в полосе 20 Гц – 2 кГц; наработка на отказ — 218 000 ч.

Питание 2,5–5,5 В, потребление 250 мВт. Интерфейсы — до двух выходов RS-232/422 со скоростью до 2 Мбит/с и CAN 2.0 A/B до 1 Мбит/с; протоколы NMEA, двоичный sbgECom, TSS, KVH и Dolog. Точность курса для OEM-исполнения не указана, это учитывают, если нужен курс, а не только крен и тангаж. Рабочая температура −40…+78 °C.

Характеристики приведены по данным производителя: страница модели ↗
