Курсовертикаль SBG Systems Ellipse-A, точность курса 0,8 °
SBG Systems · Франция под заказ

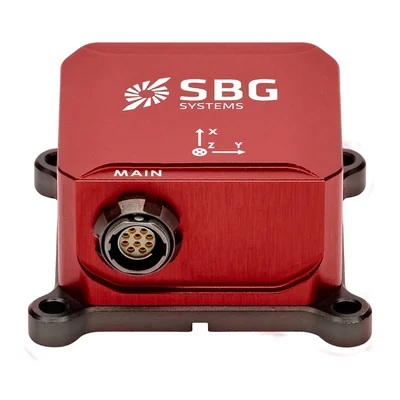

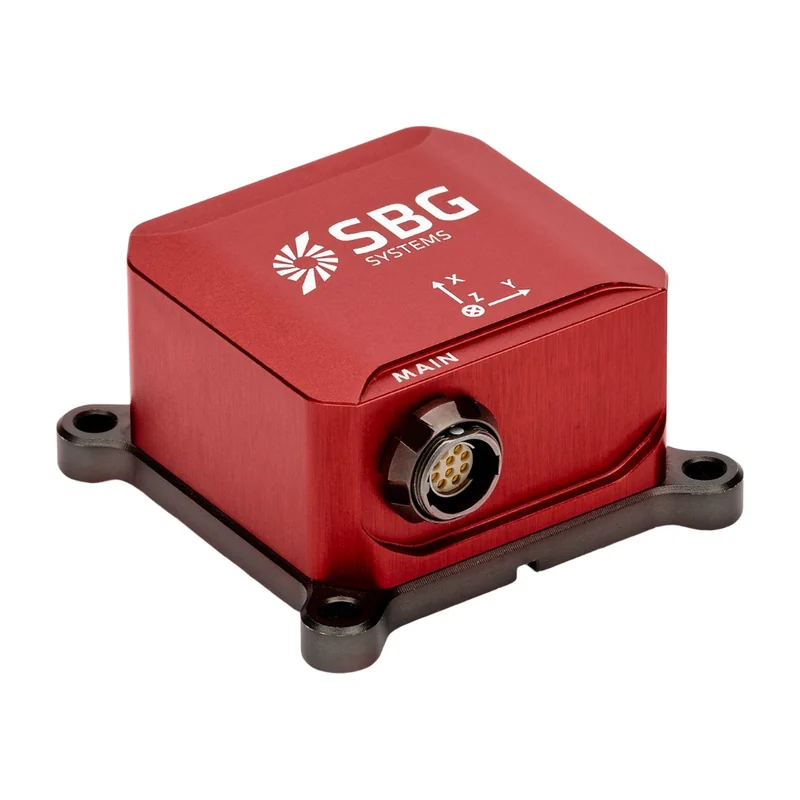

SBG Systems Ellipse-A

Курсовертикаль SBG Systems Ellipse-A, точность курса 0,8°, 45 г

Курсовертикаль в корпусе IP68 массой 45 г: крен и тангаж 0,1°, курс по магнитометру 0,8°, питание 5–36 В при 300 мВт.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Ellipse-A
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Курсовертикаль SBG Systems Ellipse-A, точность курса 0,8°, 45 г — питание 5–36 В, точность крена и тангажа 0,1 °, точность курса 0,8 ° (по магнитометру). Из остального: точность вертикальной качки 5 см или 5 %. Прочее: масса 45 г, габариты 46 × 45 × 24 мм, рабочая температура −40…+85 °C. Производитель — SBG Systems, Франция; раздел каталога — курсовертикали (AHRS).

Характеристики

Точность крена и тангажа
0,1 °
Точность курса
0,8 ° (по магнитометру)
Точность вертикальной качки
5 см или 5 %
Диапазон гироскопов
± 450 °/с
Нестабильность нуля гироскопа
7 °/ч
Случайное блуждание угла
0,15 °/√ч
Диапазон акселерометров
± 40 g
Нестабильность нуля акселерометров
14 мкg
Частота выдачи данных
200 Гц, 1000 Гц (данные IMU)
Протоколы вывода
NMEA, двоичный sbgECom, TSS, KVH, Dolog
Последовательные порты
RS-232/422 до 2 Мбит/с: до 2 выходов
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Питание
5–36 В
Потребление
300 мВт
Масса
45 г
Габариты
46 × 45 × 24 мм
Защита
IP68 (1 ч на 2 м)
Рабочая температура
−40…+85 °C
Вибрация
8 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,1 мс
Наработка на отказ
218 000 ч
Соответствие стандартам
MIL-STD-810

Описание

Корпусная курсовертикаль серии Ellipse размером 46×45×24 мм и массой 45 г: крен и тангаж — 0,1°, курс по магнитометру — 0,8°, вертикальная качка — 5 см или 5 %. Ориентация выдаётся с частотой 200 Гц, данные IMU — 1000 Гц. Гироскопы ± 450 °/с с нестабильностью нуля 7 °/ч и случайным блужданием 0,15 °/√ч, акселерометры ± 40 g с нестабильностью 14 мкg.

Корпус защищён по IP68 (1 ч на глубине 2 м), питание принимается в диапазоне 5–36 В.

Потребление 300 мВт; интерфейсы — до двух выходов RS-232/422 со скоростью до 2 Мбит/с и CAN 2.0 A/B до 1 Мбит/с, протоколы NMEA, двоичный sbgECom, TSS, KVH и Dolog. Курс магнитный: блок устанавливают вдали от силовых проводов, моторов и стальных деталей и калибруют на месте. Рабочая температура −40…+85 °C, вибрация до 8 g СКЗ, удар 500 g за 0,1 мс, наработка на отказ 218 000 ч.

Характеристики приведены по данным производителя: страница модели ↗
