Курсовертикаль SBG Systems Ekinox-A, точность курса 0,03 °
SBG Systems · Франция под заказ
SBG Systems Ekinox-A

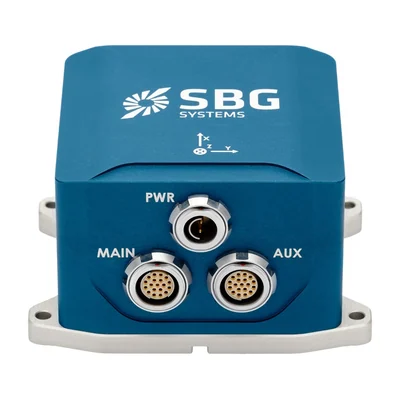

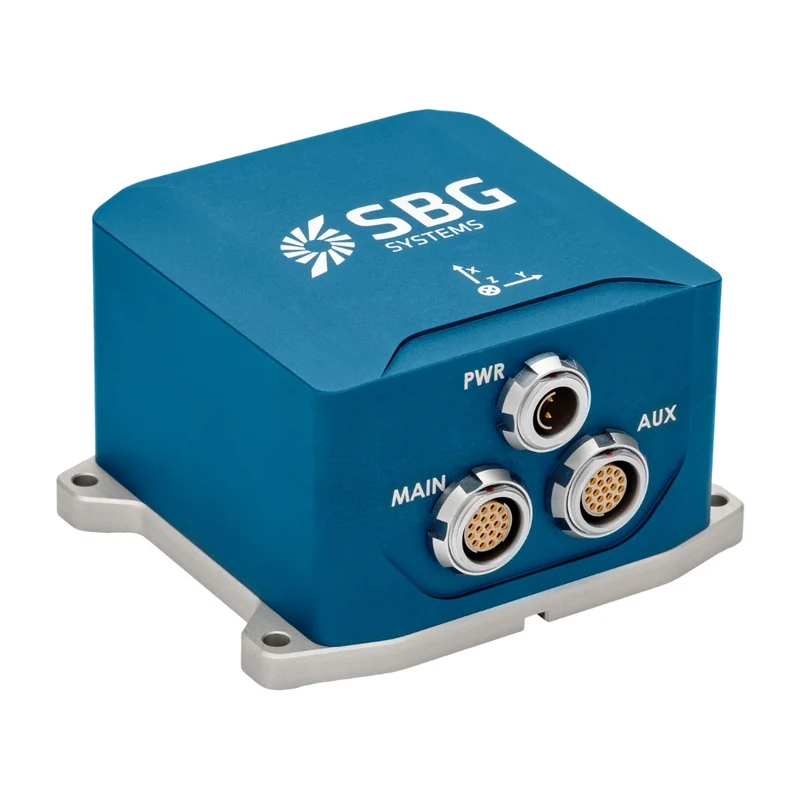

Курсовертикаль SBG Systems Ekinox-A, точность курса 0,03°

Курсовертикаль в корпусе IP68 массой 400 г: крен и тангаж 0,02°, курс 0,03°, нестабильность нуля гироскопа 0,5 °/ч, Ethernet и CAN.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SBG Systems Ekinox-A
Производитель
SBG Systems, Франция
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Курсовертикаль SBG Systems Ekinox-A, точность курса 0,03° — питание 9–36 В, точность крена и тангажа 0,02 °, точность курса 0,03 °. Из остального: точность вертикальной качки 5 см или 5 %. Прочее: масса 400 г, габариты 100 × 86 × 58 мм, рабочая температура −40…+75 °C. Производитель — SBG Systems, Франция; раздел каталога — курсовертикали (AHRS).

Характеристики

Точность крена и тангажа
0,02 °
Точность курса
0,03 °
Точность вертикальной качки
5 см или 5 %
Диапазон гироскопов
300 °/с
Нестабильность нуля гироскопа
0,5 °/ч
Случайное блуждание угла
0,14 °/√ч
Диапазон акселерометров
8 g
Нестабильность нуля акселерометров
10 мкg
Частота выдачи данных
до 200 Гц
Протоколы вывода
NMEA, двоичный sbgECom, TSS, Simrad, Dolog
Последовательные порты
RS-232/422 до 921 кбит/с: 3 выхода и 5 входов
Шина CAN
CAN 2.0A/B до 1 Мбит/с
Ethernet
10/100BASE-T, полный дуплекс; PTP (ведущие часы), NTP, веб-интерфейс, FTP, REST API
Питание
9–36 В
Потребление
3 Вт
Масса
400 г
Габариты
100 × 86 × 58 мм
Защита
IP68
Рабочая температура
−40…+75 °C
Вибрация
3 g RMS в полосе 20 Гц…2 кГц
Ударостойкость
500 g в течение 0,3 мс
Наработка на отказ
50 000 ч
Соответствие стандартам
MIL-STD-810, EN 60945

Описание

В корпусе с защитой IP68 массой 400 г собрана курсовертикаль с точностью до сотых долей градуса: крен и тангаж — 0,02°, паспортный курс — 0,03°, вертикальная качка — 5 см или 5 %. Гироскопы на 300 °/с с нестабильностью нуля 0,5 °/ч и случайным блужданием 0,14 °/√ч, акселерометры на 8 g с нестабильностью 10 мкg; данные выдаются с частотой до 200 Гц.

Интерфейсы: три выхода и пять входов RS-232/422 до 921 кбит/с, CAN 2.0 A/B до 1 Мбит/с, Ethernet 10/100BASE-T с PTP в режиме ведущих часов, NTP, веб-интерфейсом, FTP и REST API; протоколы — NMEA, двоичный sbgECom, TSS, Simrad и Dolog.

Питание 9–36 В, потребление 3 Вт, габариты 100×86×58 мм, рабочая температура −40…+75 °C, наработка на отказ 50 000 ч; заявлено соответствие EN 60945. Условия, при которых достигается паспортный курс, в данных не приведены — их уточняют по документации производителя.

Характеристики приведены по данным производителя: страница модели ↗
