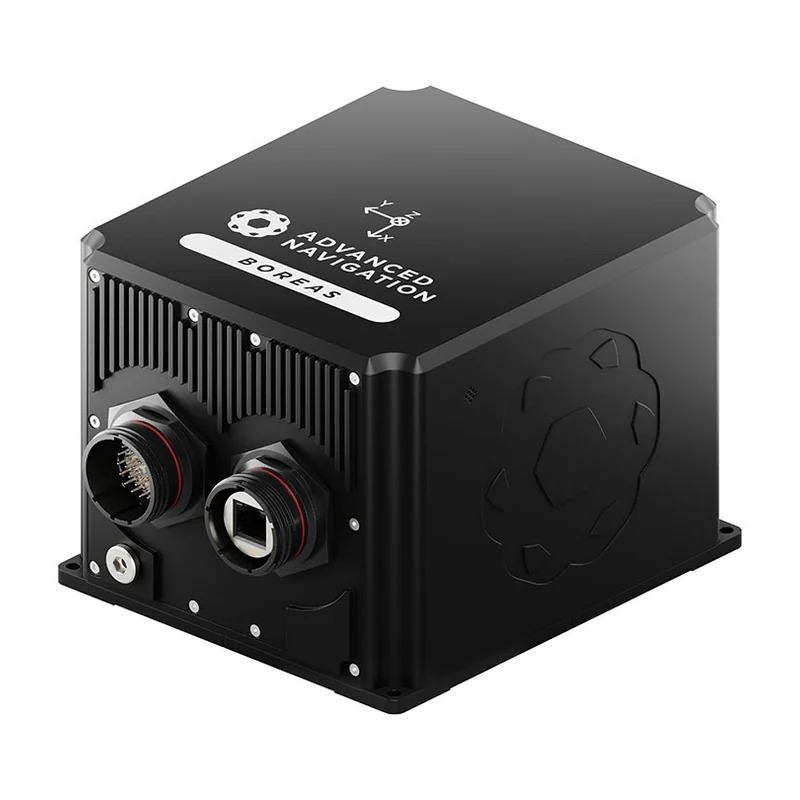

Инерциальный модуль Advanced Navigation Boreas A90, точность курса 0,01 °
Advanced Navigation · Австралия под заказ
Advanced Navigation Boreas A90

Курсовертикаль Advanced Navigation Boreas A90, точность курса 0,01°

Старшая курсовертикаль серии Boreas: крен и тангаж 0,005°, курс 0,01° × sec(широты), выдача 1000 Гц, корпус IP67, масса 2,7 кг.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Advanced Navigation Boreas A90
Производитель
Advanced Navigation, Австралия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Курсовертикаль Advanced Navigation Boreas A90, точность курса 0,01° — питание 9–36 В, степень защиты IP67, MIL-STD-810H, точность крена и тангажа 0,005 °. Из остального: точность курса 0,01 ° × sec(широта) RMS. Прочее: масса 2,7 кг, габариты 160 × 140 × 115,5 мм, рабочая температура −40…+75 °C. Производитель — Advanced Navigation, Австралия; раздел каталога — курсовертикали (AHRS).

Характеристики

Точность крена и тангажа
0,005 °
Точность курса
0,01 ° × sec(широта) RMS
Точность вертикальной качки
2 % или 0,02 м — что больше
Диапазон гироскопов
± 490 °/с
Диапазон акселерометров
± 15 g
Нестабильность нуля акселерометров
7 мкg
Частота выдачи данных
1000 Гц
Протоколы вывода
AN Packet Protocol, NMEA, CANopen
Последовательные порты
Ethernet, RS232/RS422, CAN, 1PPS
Питание
9–36 В
Потребление
12 Вт
Масса
2,7 кг
Габариты
160 × 140 × 115,5 мм
Степень защиты
IP67, MIL-STD-810H
Рабочая температура
−40…+75 °C
Вибрация
8 g RMS, 20–2000 Гц, случайная
Ударостойкость
50 g 11 мс
Наработка на отказ
> 70 000 ч

Описание

Крен и тангаж с точностью 0,005° и курс 0,01° × sec(широты) (СКО) — паспорт старшей курсовертикали серии Boreas в разделе; вертикальная качка — 2 % или 0,02 м, что больше. Частота выдачи — 1000 Гц, гироскопы ± 490 °/с, акселерометры ± 15 g с нестабильностью нуля 7 мкg. Корпус 160×140×115,5 мм, масса 2,7 кг, защита IP67.Младшая модель серии выполнена в том же корпусе и с теми же интерфейсами, но заметно грубее по курсу. Курс здесь задан с множителем sec(широты), поэтому сравнивать его с моделями, где курс указан одним числом, нужно для конкретной рабочей широты: на экваторе это 0,01°, к полюсам погрешность растёт.

Питание 9–36 В, потребление 12 Вт; интерфейсы — Ethernet, RS-232/RS-422, CAN и сигнал 1PPS, протоколы AN Packet Protocol, NMEA и CANopen. Рабочая температура −40…+75 °C, вибрация 8 g СКЗ в полосе 20–2000 Гц, удар 50 g за 11 мс, наработка на отказ более 70 000 ч. При массе 2,7 кг блок ставят на жёсткое основание крупного носителя, а 12 Вт заранее закладывают в бюджет питания.

Характеристики приведены по данным производителя: страница модели ↗
