Инерциальный модуль Advanced Navigation Boreas A70, точность курса 0,1 °
Advanced Navigation · Австралия под заказ

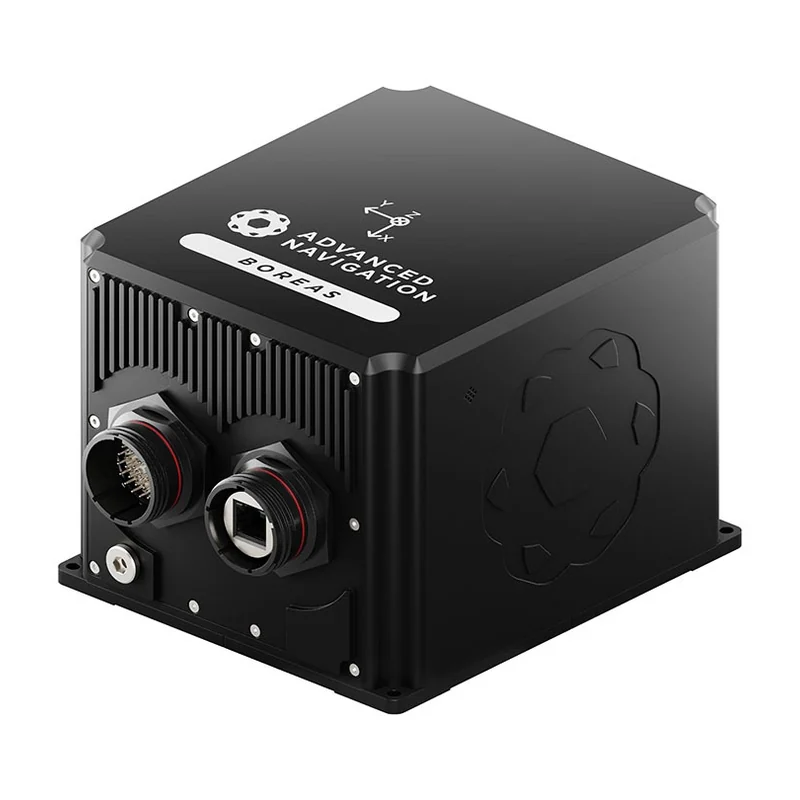

Advanced Navigation Boreas A70

Курсовертикаль Advanced Navigation Boreas A70, точность курса 0,1°

Курсовертикаль с курсом 0,1° × sec(широты) и креном и тангажем 0,01°: выдача 1000 Гц, корпус IP67, питание 9–36 В, масса 2,7 кг.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
Advanced Navigation Boreas A70
Производитель
Advanced Navigation, Австралия
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Курсовертикаль Advanced Navigation Boreas A70, точность курса 0,1° — питание 9–36 В, степень защиты IP67, MIL-STD-810H, точность крена и тангажа 0,01 °. Из остального: точность курса 0,1 ° × sec(широта) RMS. Прочее: масса 2,7 кг, габариты 160 × 140 × 115,5 мм, рабочая температура −40…+75 °C. Производитель — Advanced Navigation, Австралия; раздел каталога — курсовертикали (AHRS).

Характеристики

Точность крена и тангажа
0,01 °
Точность курса
0,1 ° × sec(широта) RMS
Точность вертикальной качки
2 % или 0,02 м — что больше
Диапазон гироскопов
± 490 °/с
Диапазон акселерометров
± 15 g
Нестабильность нуля акселерометров
7 мкg
Частота выдачи данных
1000 Гц
Протоколы вывода
AN Packet Protocol, NMEA, CANopen
Последовательные порты
Ethernet, RS232/RS422, CAN, 1PPS
Питание
9–36 В
Потребление
12 Вт
Масса
2,7 кг
Габариты
160 × 140 × 115,5 мм
Степень защиты
IP67, MIL-STD-810H
Рабочая температура
−40…+75 °C
Вибрация
8 g RMS, 20–2000 Гц, случайная
Ударостойкость
50 g 11 мс
Наработка на отказ
> 70 000 ч

Описание

Курсовертикаль массой 2,7 кг в корпусе 160×140×115,5 мм с защитой IP67: крен и тангаж — 0,01°, курс — 0,1° × sec(широты) (СКО), вертикальная качка — 2 % или 0,02 м, что больше. Данные выдаются с частотой 1000 Гц; гироскопы рассчитаны на ± 490 °/с, акселерометры — на ± 15 g при нестабильности нуля 7 мкg.

Точность курса привязана к широте: на экваторе это 0,1°, к высоким широтам погрешность растёт, поэтому её пересчитывают под рабочую широту.Старшая версия Boreas A90 в том же корпусе точнее и по курсу, и по крену с тангажом. Малогабаритные курсовертикали заметно уступают по крену и тангажу, зато многократно легче и экономичнее.

Питание 9–36 В, потребление 12 Вт; интерфейсы — Ethernet, RS-232/RS-422, CAN и сигнал 1PPS для синхронизации времени, протоколы AN Packet Protocol, NMEA и CANopen. Рабочая температура −40…+75 °C, случайная вибрация 8 g СКЗ в полосе 20–2000 Гц, удар 50 g за 11 мс, наработка на отказ более 70 000 ч. Масса и потребление ограничивают применение крупными носителями.

Характеристики приведены по данным производителя: страница модели ↗
