Силовые сервоприводы KST X30-12-150, X30-15-150 и X30-28-150, 105–180 кгс·см

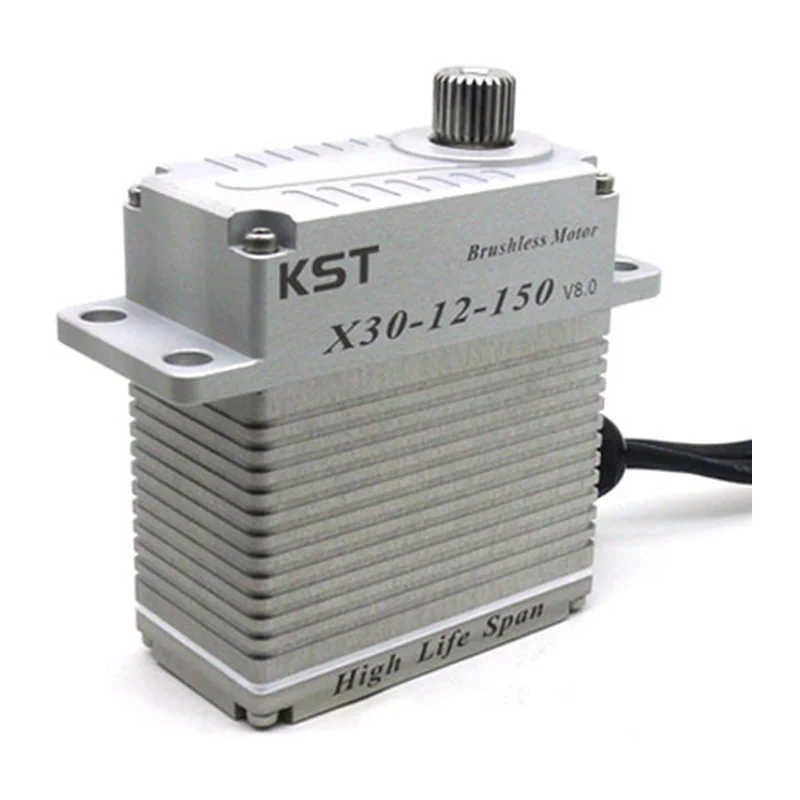

Силовой сервопривод KST X30-12-150 на 8,4–12 В: 105 кгс·см и 0,25 с/60° при 8,4 В, ход ± 50°, корпус 64 × 33 × 74 мм, масса 360 г.
- Артикул
- KST X30-12-150
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 3 исполнения — таблица ниже
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Силовые сервоприводы KST X30-12-150, X30-15-150 и X30-28-150, 105–180 кгс·см — напряжение 12,0 В, момент 105 кгс·см при 8,4 В, скорость 0,25 с/60° при 8,4 В. Из остального: подшипники 6 шт. Прочее: масса 360 г ± 10 %, габариты 64×33×74 мм ± 0,2 мм, рабочая температура −20…+65 °C. Производитель — KST, Китай; раздел каталога — силовые сервоприводы от 30 кг·см.
Характеристики
- Напряжение
- 12,0 В
- Диапазон напряжения
- 8,4…12 В
- Момент
- 105 кгс·см при 8,4 В
- Скорость
- 0,25 с/60° при 8,4 В
- Частота управляющего сигнала
- 1520 мкс/333 Гц
- Угол поворота
- ± 50°, всего 100°
- Рабочая температура
- −20…+65 °C
- Габариты
- 64×33×74 мм ± 0,2 мм
- Масса
- 360 г ± 10 %
- Подшипники
- 6 шт.
- Артикул производителя
- X30-12-150-x
- Угловая скорость
- 240 °/с (расчёт по паспортному времени поворота на 60°)
Исполнения серии 3
| Модель | Напряжение | Диапазон напряжения | Момент | Скорость | Подшипники |
|---|---|---|---|---|---|
| KST X30-12-150 характеристики выше | 12,0 В | 8,4…12 В | 105 кгс·см при 8,4 В | 0,25 с/60° при 8,4 В | 6 шт. |
| KST X30-15-150 | 15,0 В | 14…16 В | 180 кгс·см при 15 В | 0,15 с/60° при 15 В | 6 подшипника |
| KST X30-28-150 | 28,0 В | 24…30 В | 150 кгс·см при 24 В | 0. 20 с/60° при 24 В | 6 подшипника |
Характеристики выше приведены для исполнения KST X30-12-150. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
KST X30-12-150 — силовой сервопривод большого типоразмера (64 × 33 × 74 мм) с питанием 8,4–12 В: момент 105 кгс·см и скорость 0,25 с/60° при 8,4 В. Рабочий угол ± 50°, всего 100°.
Сигнал с нейтралью 1520 мкс и частотой до 333 Гц, рабочая температура −20…+65 °C. Выходной вал на шести подшипниках, масса 360 г ± 10 %.
Привод рассчитан на рули и механизмы крупных БПЛА, где нужен большой момент; номинальное напряжение 12 В — питание от 3S Li-Po или отдельного стабилизатора.
Характеристики приведены по данным производителя: страница модели ↗
