Силовые сервоприводы KST X30 и X50, 11,5–62,5 Н·м, 12 и 28 В
Силовые сервоприводы KST X30 и X50 для рулей и механизмов крупных БПЛА: момент 11,5–62,5 Н·м, питание 12 или 28 В, ход ± 50°, масса 435–1200 г.
- Артикул
- KST X30-12-200
- Производитель
- KST, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Исполнения
- 5 исполнений — таблица ниже
- Линейка
- Другие модели линейки →
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Силовые сервоприводы KST X30 и X50, 11,5–62,5 Н·м, 12 и 28 В — напряжение 12 В, подшипники 7 подшипника, диапазон напряжения 8,4…12 В. Из остального: момент удержания 20 Н·м при 12 В. Прочее: масса 550 г ± 10 %, габариты 64 ммx33 ммx107 мм (± 0,2 мм ), рабочая температура −20…+65 °C. Производитель — KST, Китай; раздел каталога — силовые сервоприводы от 30 кг·см.
Характеристики
- Напряжение
- 12 В
- Диапазон напряжения
- 8,4…12 В
- Момент удержания
- 20 Н·м при 12 В
- Номинальный момент
- 6 Н·м при 12 В
- Ток удержания
- 8,80 А
- Номинальный ток
- 2,40 А
- Скорость холостого хода
- 0,27 с/60° при 12 В
- Частота управляющего сигнала
- 1520 мкс/333 Гц
- Угол поворота
- ± 50°, всего 100°
- Рабочая температура
- −20…+65 °C
- Датчик положения
- потенциометр
- Габариты
- 64 ммx33 ммx107 мм (± 0,2 мм )
- Масса
- 550 г ± 10 %
- Подшипники
- 7 подшипника
- Артикул производителя
- X30-12-200-x
Исполнения серии 5
| Модель | Напряжение | Диапазон напряжения | Момент удержания | Номинальный момент | Ток удержания | Номинальный ток |
|---|---|---|---|---|---|---|
| KST X30-12-165 | 12 В | 8,4…12 В | — | — | — | — |
| KST X30-12-200 характеристики выше | 12 В | 8,4…12 В | 20 Н·м при 12 В | 6 Н·м при 12 В | 8,80 А | 2,40 А |
| KST X30-28-180 | 28 В | 24…32 В | — | — | — | — |
| KST X50-28-350 | 28 В | 24…32 В | 35 Н·м при 28 В | 9 Н·м при 28 В | 8,0 А | 1,90 А |
| KST X50-28-625 | 28 В | 24…32 В | 62,5 Н·м при 28 В | 20 Н·м при 28 В | 10,0 А | 2,20 А |
Характеристики выше приведены для исполнения KST X30-12-200. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.
Описание
KST X30 и X50 — силовые сервоприводы для рулевых поверхностей, механизмов выпуска и других нагруженных приводов крупных БПЛА. Угол поворота — ± 50° (всего 100°), управляющий сигнал — 1520 мкс при частоте 333 Гц.

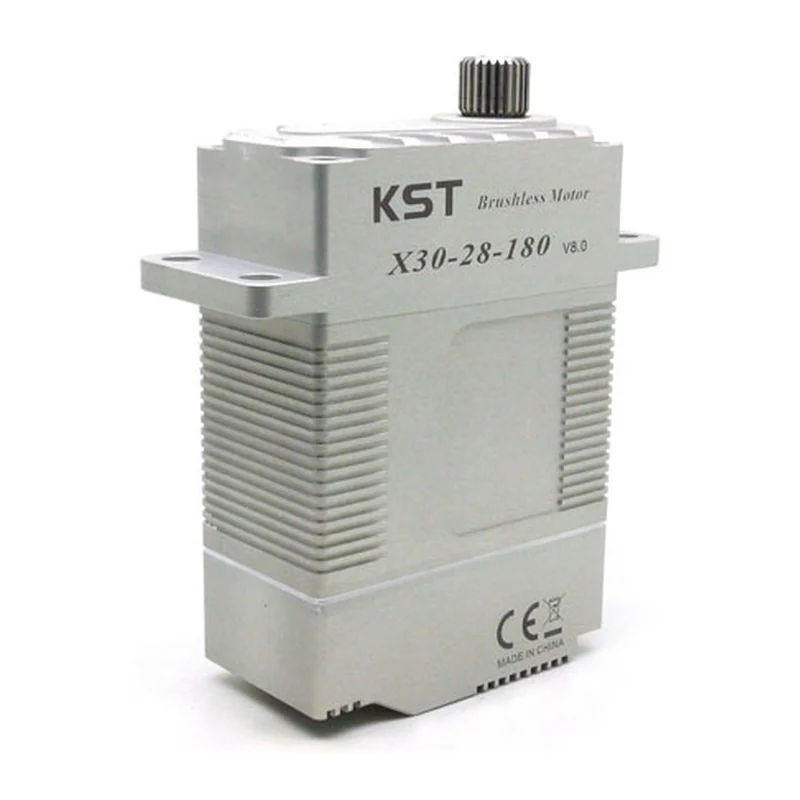

X30 выпускается на 12 В (8,4–12 В) и 28 В (24–32 В): X30-12-165 развивает 11,5 Н·м при 8,4 В, X30-28-180 даёт 13,5 Н·м при 24 В, обе версии весят 435 г; X30-12-200 держит до 20 Н·м при 12 В (номинальный момент — 6 Н·м) и весит 550 г. X50 — только на 28 В: X50-28-350 даёт 35 Н·м удержания при массе 860 г, X50-28-625 держит 62,5 Н·м при 1200 г.
Источник питания подбирают по току удержания, а не по номинальному: у X30-12-200 это 8,8 А, у X50 — от 8 до 10 А при номинальных 1,9–2,4 А. Рабочая температура — от −10 до +65 °C, у X30-12-200 — от −20 °C.
Характеристики приведены по данным производителя: страница модели ↗
