Сервопривод Happymodel Super200 Plus, 200 кгс·см, 24 В, PWM

Тяжёлый сервопривод на 200 кгс·см для манипуляторов и роботов: питание 24 В, 0,46 с/60°, управление PWM 800–2200 мкс, ход настраивается от ± 30° до ± 150°, 748 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: Happymodel Super200 Plus
Производитель: Happymodel, Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Сервопривод Happymodel Super200 Plus, 200 кгс·см, 24 В, PWM — скорость около 0,46 с/60° при 24 В без нагрузки, питание 24 В, рекомендуется от батареи; в названии у производителя — 12–24 В, момент максимальный 200 кгс·см (19,6 Н·м). Из остального: момент номинальный 70 кгс·см (6,9 Н·м), типовая нагрузка. Прочее: масса 748 г, габариты 132 × 55 × 115,8 мм. Производитель — Happymodel, Китай; раздел каталога — силовые сервоприводы от 30 кг·см.

Характеристики

Момент максимальный: 200 кгс·см (19,6 Н·м)
Момент номинальный: 70 кгс·см (6,9 Н·м), типовая нагрузка
Скорость: около 0,46 с/60° при 24 В без нагрузки
Питание: 24 В, рекомендуется от батареи; в названии у производителя — 12–24 В
Ток без нагрузки: менее 0,15 А
Ток стопорения: менее 11 А
Управляющий сигнал: PWM 800–2200 мкс, 50–400 Гц
Рабочий ход: настраивается от ± 30° до ± 150°

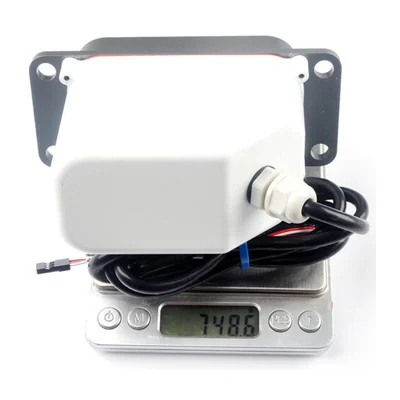

Масса: 748 г
Габариты: 132 × 55 × 115,8 мм

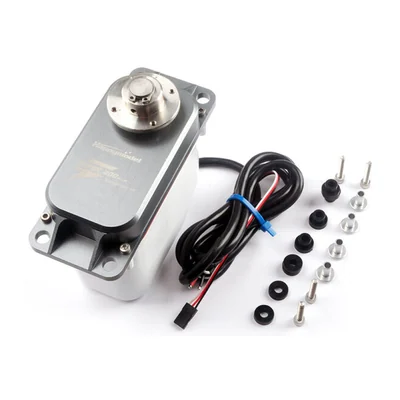

Крепление: 4 отверстия Ø8 мм, винты M4×20 с демпферами
Выходной вал: Ø13,5 мм, шпонка 4 мм; фланец Ø39,8 мм, 4 × M3
Провода: питание 18 AWG, сигнал 24 AWG, разъём JR 2,54 мм; кабель 130 см
Выход 5 В: на красном проводе сигнального разъёма
Корпус: металлический
Совместимая батарея: 6S
Применение: промышленные манипуляторы, роботы, механизмы с большой нагрузкой

Описание

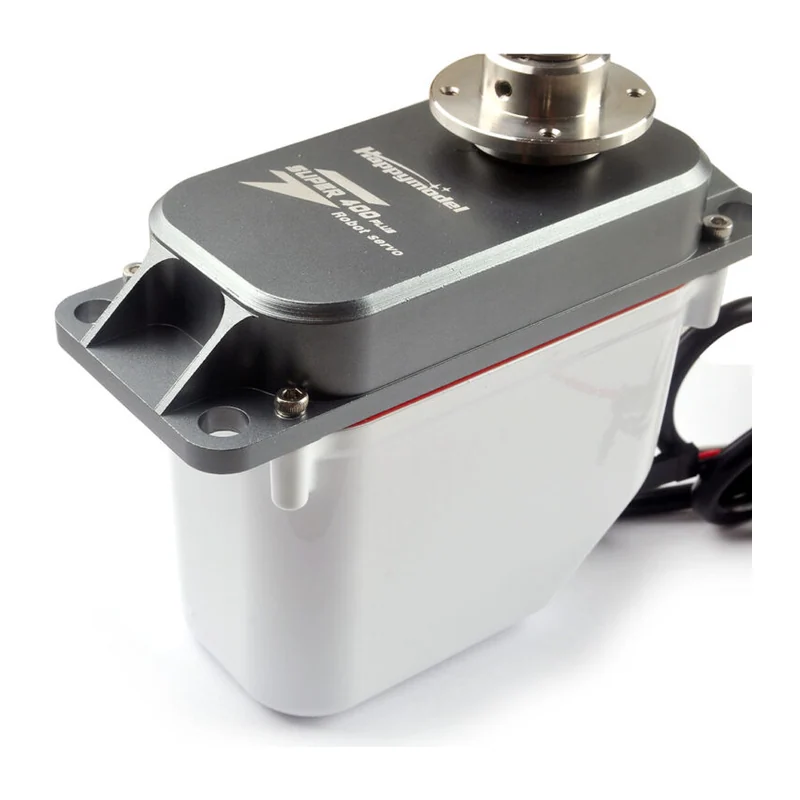

Тяжёлый сервопривод Happymodel с металлическим корпусом для промышленных манипуляторов, роботов и механизмов, где обычной машинке не хватает момента. Максимальный момент — 200 кгс·см, типовая рабочая нагрузка — 70 кгс·см, скорость без нагрузки — около 0,46 с/60° при 24 В. Управление обычным сигналом PWM 800–2200 мкс с частотой 50–400 Гц, поэтому привод подключается к приёмнику или контроллеру без шины.

Питание — 24 В, производитель рекомендует батарею. Ток без нагрузки — менее 0,15 А, при стопорении — менее 11 А: провода и источник рассчитывают на ток стопорения. Питание идёт отдельно по проводам 18 AWG, сигнал — по проводам 24 AWG на разъёме JR 2,54 мм; красный провод сигнального разъёма — выход 5 В от самого привода, его не соединяют с другим источником 5 В. Длина кабеля — 130 см.

Рабочий ход настраивается от ± 30° до ± 150° — регулировка на плате управления внутри привода. Габариты 132 × 55 × 115,8 мм, масса 748 г; крепление — четыре отверстия Ø8 мм под винты M4×20 с демпферами, выходной вал Ø13,5 мм со шпонкой 4 мм и фланец Ø39,8 мм с четырьмя отверстиями M3. Старшая версия Super400 Plus в том же корпусе даёт 400 кгс·см при скорости 0,75 с/60°.

Характеристики приведены по данным производителя: страница модели ↗
