Полётный контроллер HAKRC HKF4120 AIO, STM32F411 и регулятор 4-в-1 на 35 А, 20×20 мм
HAKRC · Китай под заказ
HKF4120 AIO

Полётный контроллер HAKRC HKF4120 AIO, STM32F411 и регулятор 4-в-1 на 35 А, 20×20 мм

Плата «всё в одном» 39,5×31,5 мм под крепёж 20×20 мм на STM32F411CEU6 с регулятором BLHeli_S на 35 А; питание 3S–6S, масса 10 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
HKF4120 AIO
Производитель
HAKRC, Китай
Расчёты
в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок
от 3 недель до отгрузки из чего складывается
Линейка
других моделей этой линейки в каталоге нет

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Коротко

Полётный контроллер HAKRC HKF4120 AIO, STM32F411 и регулятор 4-в-1 на 35 А, 20×20 мм — ток длительный 35 А, ток пиковый 40 А, процессор STM32F411CEU6. Из остального: гироскоп ICM42688. Прочее: масса 10 г, габариты 39,5×31,5 мм. Производитель — HAKRC, Китай; раздел каталога — полётные контроллеры.

Характеристики

Процессор
STM32F411CEU6
Гироскоп
ICM42688
OSD
AT7456E
Барометр
BMP280
Число банок
3S–6S LiPo
Ток длительный
35 А
Ток пиковый
40 А
BEC
5 В/3 А и 9 В/2,5 А
Прошивка
HAKRC F411D / BLHELI_S (C-H-30)
Протокол ESC
PWM, Oneshot125, Oneshot42, Multishot, DShot150/300/600
Монтажные отверстия
20×20 мм
Габариты
39,5×31,5 мм
Масса
10 г
Протоколы приёмника
Frsky, Futaba, Flysky, TBS Crossfire, DSMX/DSM2

Описание

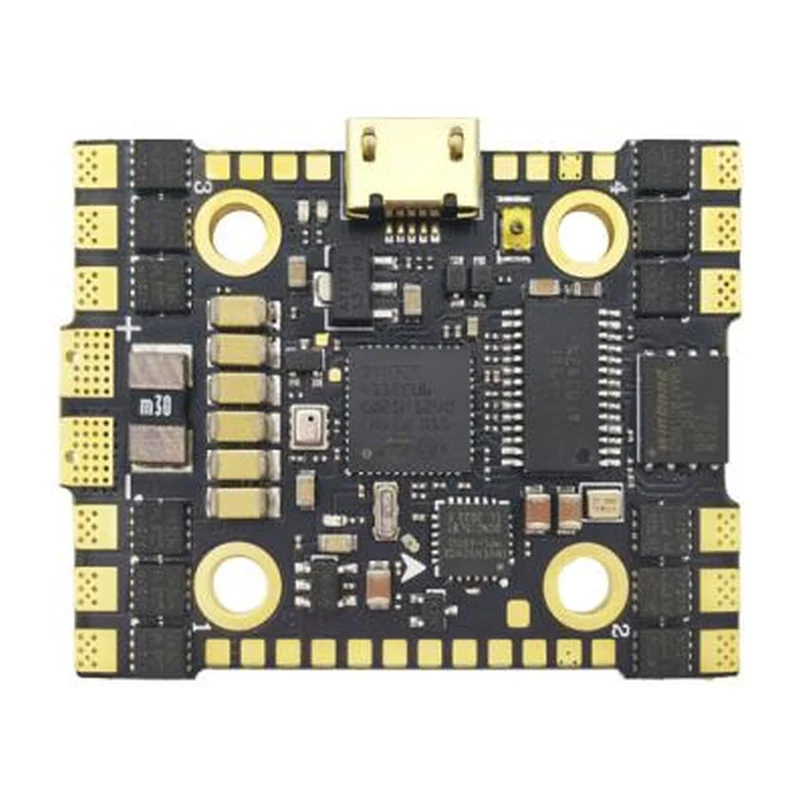

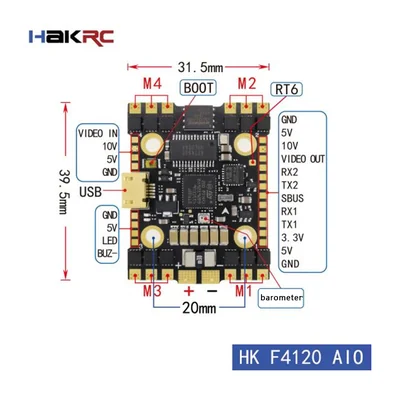

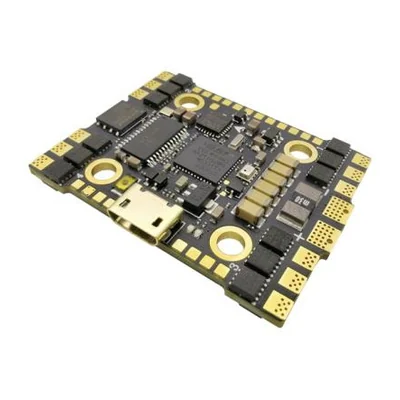

Плата «всё в одном» размером 39,5×31,5 мм с крепёжными отверстиями 20×20 мм, масса 10 г, в упаковке 27 г.

Контроллерная часть построена на STM32F411CEU6 с инерциальным модулем ICM42688, чипом OSD AT7456E и барометром BMP280. Стабилизаторы выдают 5 В/3 А и 9 В/2,5 А, есть встроенный датчик тока и поддержка программируемых светодиодов WS2812. Прошивка HAKRC F411D.

Регулятор работает на прошивке BLHELI_S (C-H-30). Входное напряжение 3S–6S LiPo, длительный ток 35 А, пиковый 40 А. Поддерживаются PWM, Oneshot125, Oneshot42, Multishot и DShot150/300/600.

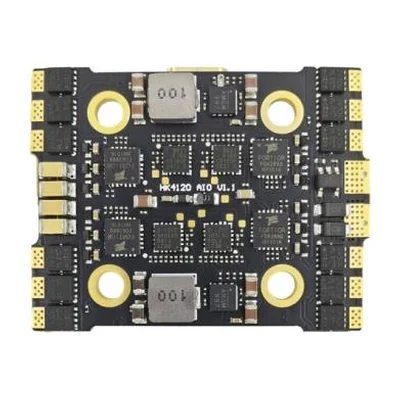

Плата шестислойная с медью 2 унции, транзисторы рассчитаны на 30 В, применены промышленный LDO и конденсаторы Murata. Из приёмников заявлены Frsky, Futaba, Flysky, TBS Crossfire и DSMX/DSM2.

Характеристики приведены по данным производителя: страница модели ↗
