Мотор подвеса DYS GM2210, 11 Ом, 12N14P, вал 3 мм
Бесколлекторный мотор подвеса DYS GM2210 со схемой 12N14P и обмоткой в 70 витков, нагрузка до 3800 г при 5 В и 0,61 А, масса 44,2 г.
- Артикул
- GM2210
- Производитель
- DYS, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: питание, вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко

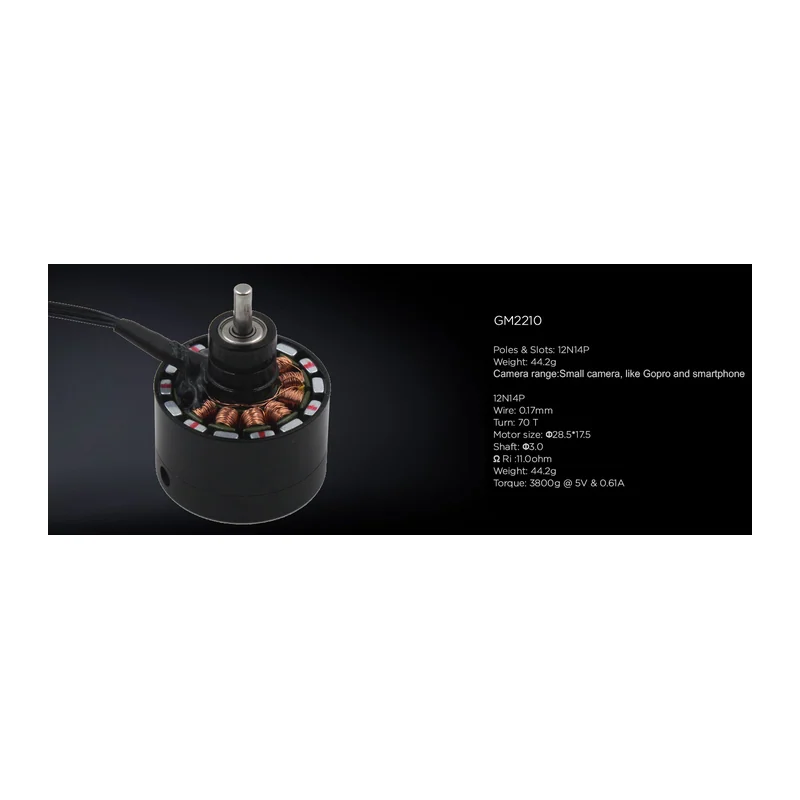

Мотор подвеса DYS GM2210, 11 Ом, 12N14P, вал 3 мм — схема обмотки 12N14P, число витков 70 витков, диаметр провода 0,17 мм. Из остального: диаметр вала Ø3,0 мм. Прочее: масса 44,2 г, габариты Ø28,5 × 17,5 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.
Характеристики
- Схема обмотки
- 12N14P
- Число витков
- 70 витков
- Диаметр провода
- 0,17 мм
- Габариты
- Ø28,5 × 17,5 мм
- Диаметр вала
- Ø3,0 мм
- Сопротивление обмотки
- 11,0 Ом
- Масса
- 44,2 г
- Удерживаемая нагрузка
- до 3800 г при 5 В и 0,61 А
Описание

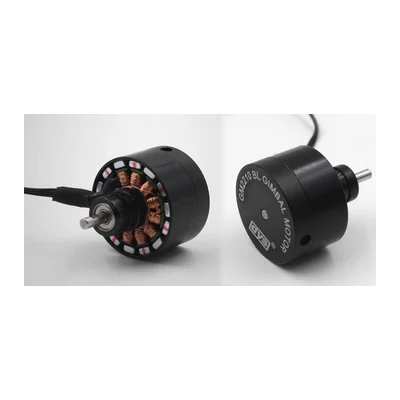

GM2210 — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.
Магнитная система выполнена по схеме 12N14P, обмотка намотана проводом диаметром 0,17 мм в 70 витков, сопротивление фазы составляет 11,0 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.

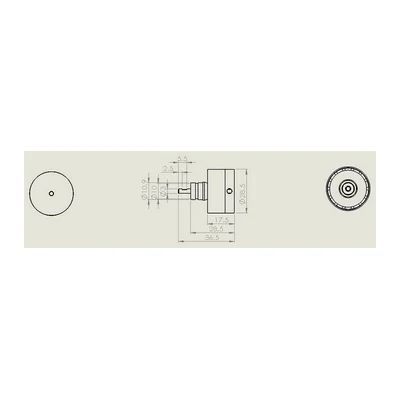

Корпус мотора имеет габариты Ø28,5 × 17,5 мм, вал — Ø3,0 мм, масса мотора 44,2 г.
Момент, заявленный производителем, — 3800 г при 5 В и 0,61 А. Сплошной вал рассчитан на стандартное крепление рамки подвеса.
Характеристики приведены по данным производителя: страница модели ↗
