Мотор подвеса DYS BGM2212-70, 18 Ом, 12N14P, вал 3,17 мм
Мотор прямого привода DYS для трёхосевых подвесов: схема 12N14P, 70 витков, 18 Ом, вал 3,17 мм, нагрузка до 380 г при 5 В и 0,61 А, масса 66 г.
- Артикул
- BGM2212-70
- Производитель
- DYS, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: питание, вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко

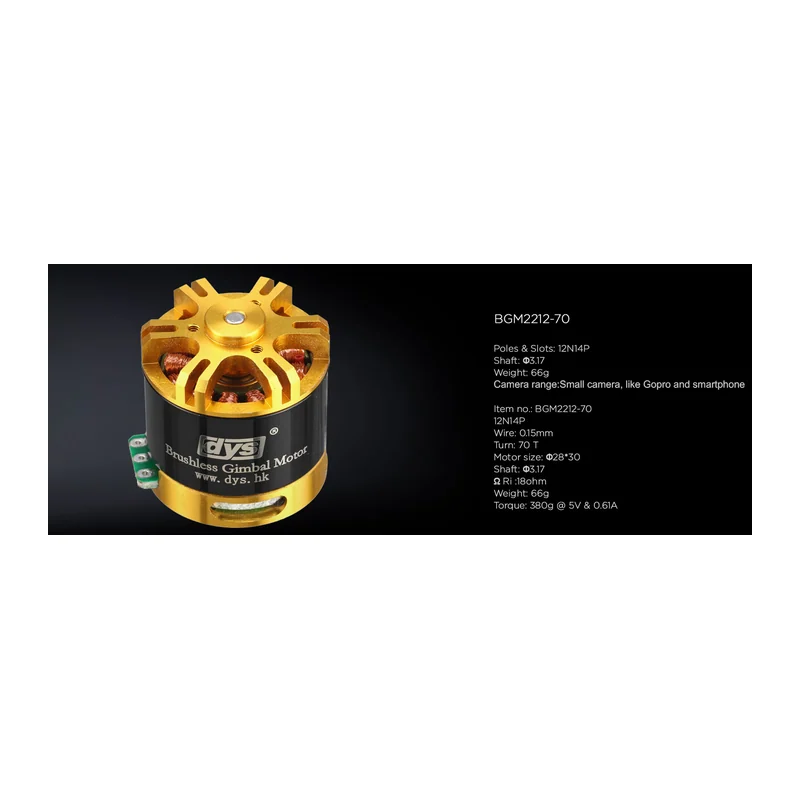

Мотор подвеса DYS BGM2212-70, 18 Ом, 12N14P, вал 3,17 мм — схема обмотки 12N14P, число витков 70 витков, диаметр провода 0,15 мм. Из остального: диаметр вала Ø3,17 мм. Прочее: масса 66 г, габариты Ø28 × 30 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.
Характеристики
- Схема обмотки
- 12N14P
- Число витков
- 70 витков
- Диаметр провода
- 0,15 мм
- Габариты
- Ø28 × 30 мм
- Диаметр вала
- Ø3,17 мм
- Сопротивление обмотки
- 18,0 Ом
- Масса
- 66 г
- Удерживаемая нагрузка
- до 380 г при 5 В и 0,61 А
Описание
BGM2212-70 — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.

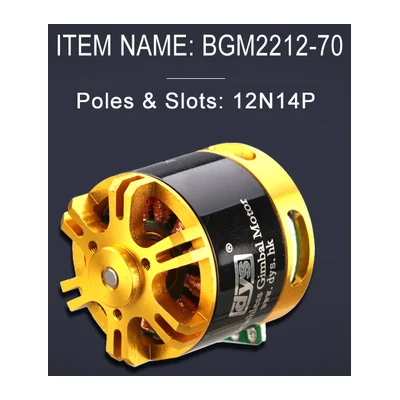

Магнитная система выполнена по схеме 12N14P, обмотка намотана проводом диаметром 0,15 мм в 70 витков, сопротивление фазы составляет 18,0 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.

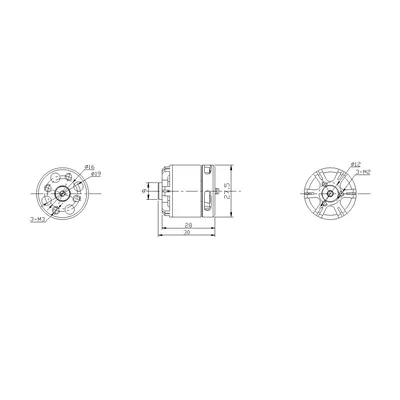

Корпус мотора имеет габариты Ø28 × 30 мм, вал — Ø3,17 мм, масса мотора 66 г.

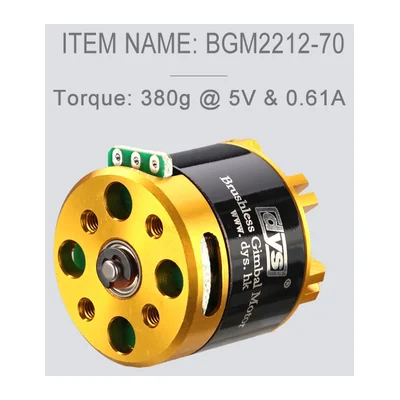

Момент, заявленный производителем, — 380 г при 5 В и 0,61 А. Сплошной вал рассчитан на стандартное крепление рамки подвеса.
Характеристики приведены по данным производителя: страница модели ↗
