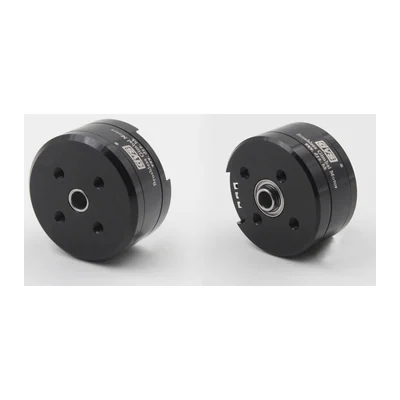

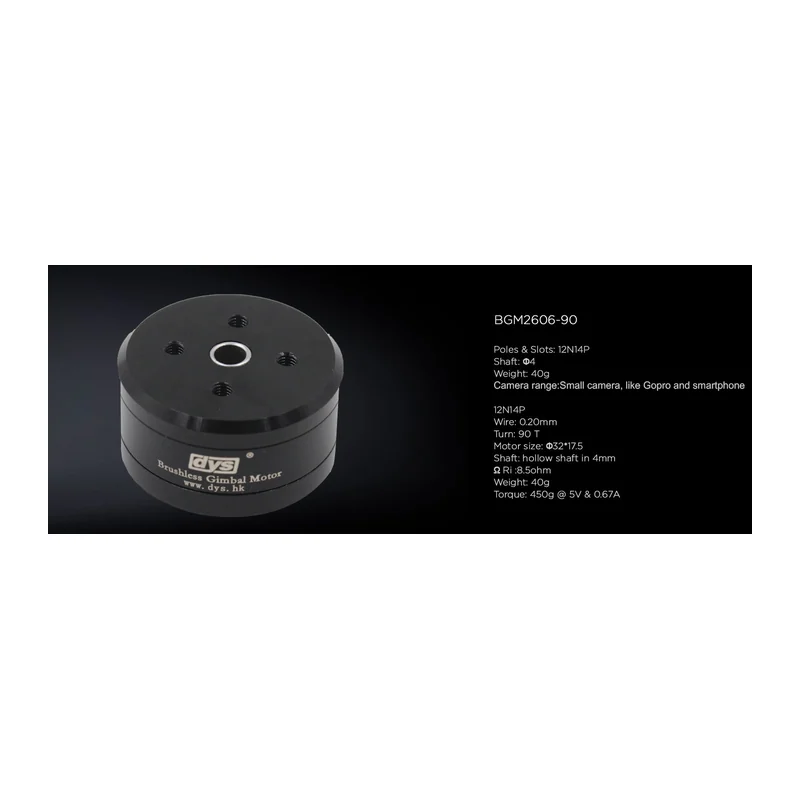

Мотор подвеса DYS BGM2606-90, 8,5 Ом, 12N14P, полый вал 4 мм
Мотор прямого привода DYS для трёхосевых подвесов: схема 12N14P, 90 витков, 8,5 Ом, полый вал 4 мм, нагрузка до 450 г при 5 В и 0,67 А, масса 40 г.
- Артикул
- BGM2606-90
- Производитель
- DYS, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- других моделей этой линейки в каталоге нет
Чего в карточке нет: вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Мотор подвеса DYS BGM2606-90, 8,5 Ом, 12N14P, полый вал 4 мм — схема обмотки 12N14P, число витков 90 витков, диаметр провода 0,2 мм. Из остального: диаметр вала полый, Ø4,0 мм. Прочее: масса 40 г, габариты Ø32 × 17,5 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.
Характеристики
- Схема обмотки
- 12N14P
- Число витков
- 90 витков
- Диаметр провода
- 0,2 мм

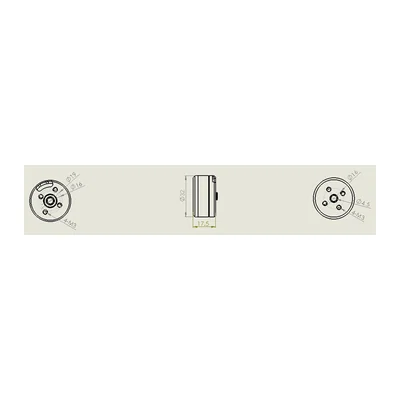

- Габариты
- Ø32 × 17,5 мм
- Диаметр вала
- полый, Ø4,0 мм
- Сопротивление обмотки
- 8,5 Ом
- Масса
- 40 г
- Удерживаемая нагрузка
- до 450 г при 5 В и 0,67 А
Описание
BGM2606-90 — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.
Магнитная система выполнена по схеме 12N14P, обмотка намотана проводом диаметром 0,2 мм в 90 витков, сопротивление фазы составляет 8,5 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.
Корпус мотора имеет габариты Ø32 × 17,5 мм, вал — полый, Ø4,0 мм, масса мотора 40 г.
Момент, заявленный производителем, — 450 г при 5 В и 0,67 А. Полый вал позволяет пропустить через мотор шлейфы питания и видеосигнала камеры.
Характеристики приведены по данным производителя: страница модели ↗
