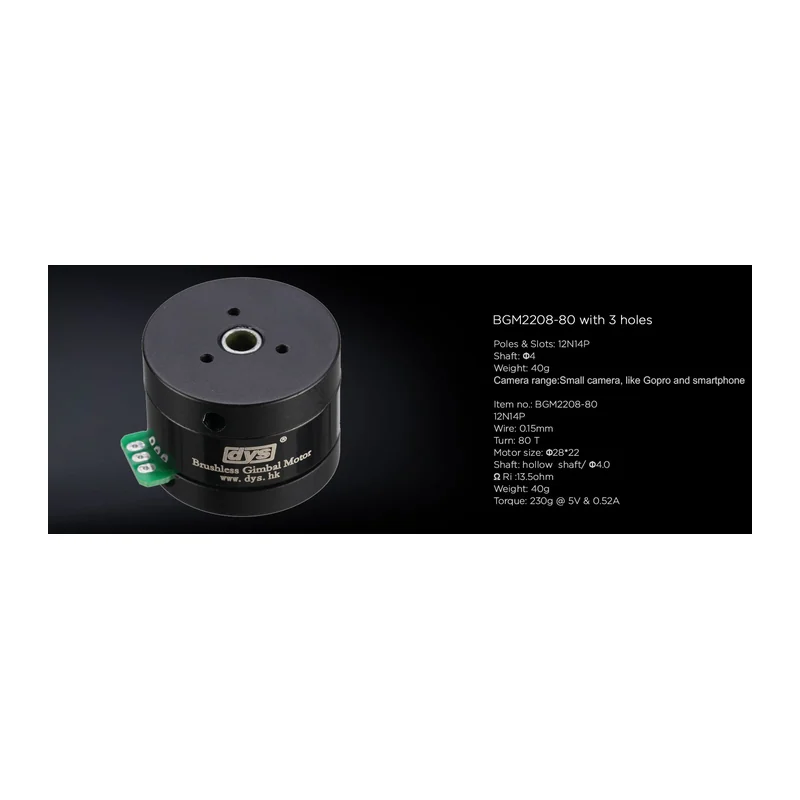

Мотор подвеса DYS BGM2208-80, 13,5 Ом, 12N14P, полый вал 4 мм
Мотор прямого привода DYS для трёхосевых подвесов: схема 12N14P, 80 витков, 13,5 Ом, полый вал 4 мм, нагрузка до 230 г при 5 В и 0,52 А, масса 40 г.
- Артикул
- BGM2208-80
- Производитель
- DYS, Китай
- Расчёты
- в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- Другие модели линейки →
Чего в карточке нет: вал — пришлём по запросу.
Входит в подборку «Моторы подвесов: подбор по моменту и полому валу»
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Коротко
Мотор подвеса DYS BGM2208-80, 13,5 Ом, 12N14P, полый вал 4 мм — схема обмотки 12N14P, число витков 80 витков, диаметр провода 0,15 мм. Из остального: диаметр вала полый, Ø4,0 мм. Прочее: масса 40 г, габариты Ø28 × 22 мм. Производитель — DYS, Китай; раздел каталога — моторы подвесов.
Характеристики
- Схема обмотки
- 12N14P
- Число витков
- 80 витков
- Диаметр провода
- 0,15 мм
- Габариты
- Ø28 × 22 мм
- Диаметр вала
- полый, Ø4,0 мм
- Сопротивление обмотки
- 13,5 Ом
- Масса
- 40 г
- Удерживаемая нагрузка
- до 230 г при 5 В и 0,52 А
Описание
BGM2208-80 — бесколлекторный мотор прямого привода для трёхосевых стабилизирующих подвесов. Мотор рассчитан на работу с контроллерами бесколлекторных подвесов и удерживает камеру без редуктора, напрямую за счёт крутящего момента статора.
Магнитная система выполнена по схеме 12N14P, обмотка намотана проводом диаметром 0,15 мм в 80 витков, сопротивление фазы составляет 13,5 Ом. Такая обмотка рассчитана на низковольтное управление от платы стабилизации.

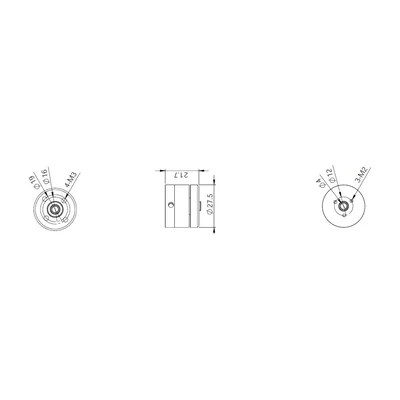

Корпус мотора имеет габариты Ø28 × 22 мм, вал — полый, Ø4,0 мм, масса мотора 40 г.
Момент, заявленный производителем, — 230 г при 5 В и 0,52 А. Полый вал позволяет пропустить через мотор шлейфы питания и видеосигнала камеры.
Характеристики приведены по данным производителя: страница модели ↗
