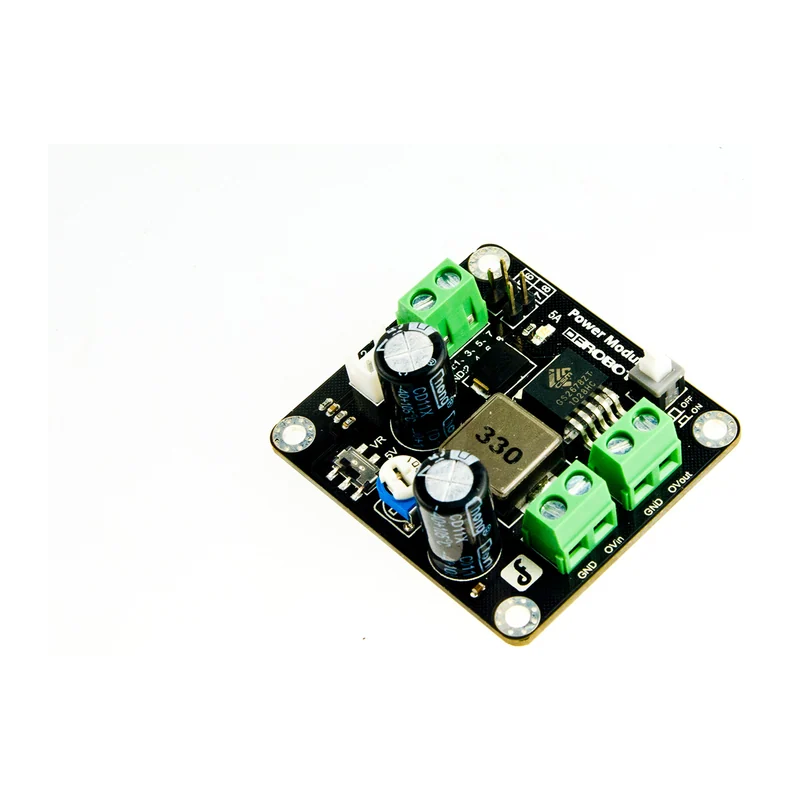

Понижающий преобразователь DFRobot DFR0205, DC-DC
Импульсный понижающий модуль питания с регулируемым выходом и фиксированной установкой 5 В. Берут для питания разнородной нагрузки от одного источника.
- Артикул
- DFR0205
- Производитель
- DFRobot, Китай
- Срок
- от 3 недель до отгрузки из чего складывается
- Линейка
- единичная позиция, аналога в каталоге нет
Чего в карточке нет: процессор, рабочая температура — пришлём по запросу.
Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.
- Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
- Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
- Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.
Характеристики
- Питание
- вход 3,6–25 В постоянного тока
- Выходное напряжение
- регулируемое 3,3–25 В; положение переключателя 5 В
- Ток канала
- 5 А при 5 В (постоянный)
- Максимальная выходная мощность
- 25 Вт
- Частота преобразования
- 350 кГц
- Каналы
- 3 выходных разъёма и 1 разъём транзитного входного напряжения
- Интерфейс
- вывод ON/OFF для включения и выключения логическим уровнем
- Габариты
- 46 × 50 × 20 мм
- Ограничение
- входное напряжение должно быть выше выходного
- Комплектация
- модуль питания
Описание
Модуль преобразует входное напряжение 3,6–25 В в выходное, выбираемое в пределах 3,3–25 В. Выход задаётся подстроечным резистором либо переключателем на плате, который сразу выставляет 5 В — на практике это самый частый режим. Частота преобразования 350 кГц, постоянный выходной ток 5 А при 5 В, максимальная отдаваемая мощность 25 Вт.

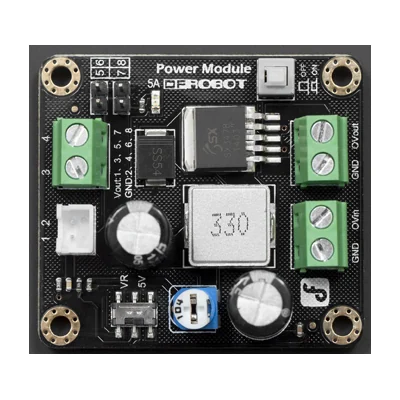

На плате три выходных разъёма с преобразованным напряжением и отдельный разъём Ovout, транслирующий входное напряжение без изменения. Такая компоновка удобна, когда один узел сборки питается напрямую от аккумулятора, а остальные — от пониженного напряжения: разводить второй источник не нужно.
Вывод ON/OFF управляет работой преобразователя логическим уровнем: высокий включает, низкий выключает. Обязательное условие, оговорённое производителем: входное напряжение должно быть выше выходного — модуль только понижающий, повышать напряжение он не может. Габариты 46 × 50 × 20 мм.
Характеристики приведены по данным производителя: страница модели ↗
