Аккумуляторы CNHL Racing Series 7S и 8S, 5200–6200 мА·ч, 90C, разъём QS8

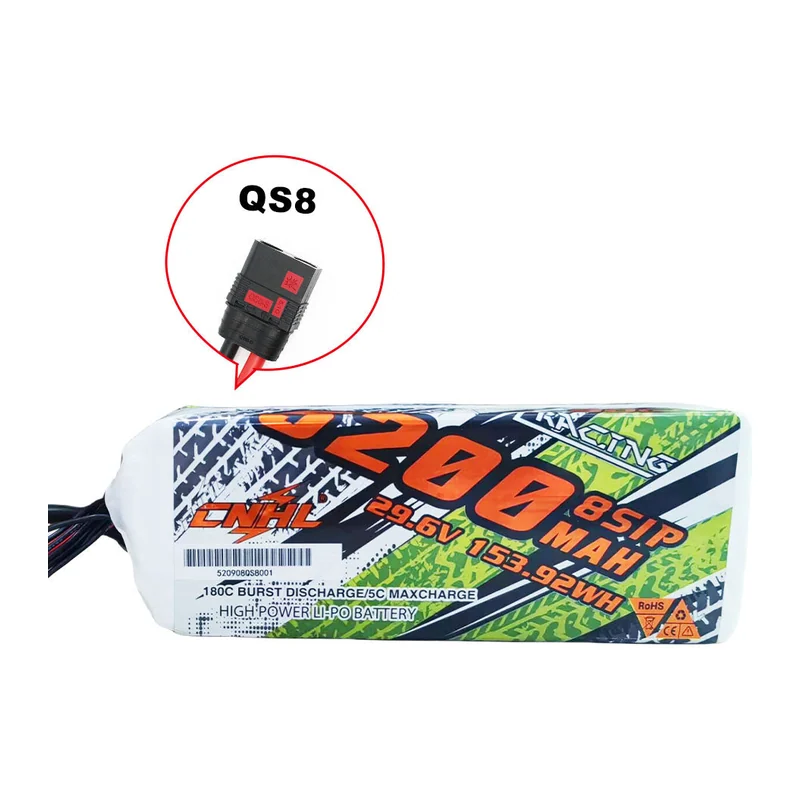

Литий-полимерные пакеты CNHL Racing Series на 7S и 8S, 5200 и 6200 мА·ч, 90C, разъём QS8. Основное исполнение — 8S на 5200 мА·ч, 1040 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNHL Racing Series 5200 мА·ч 8S 90C
Производитель: CNHL (China Hobby Line), Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 4 исполнения — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Аккумуляторы CNHL Racing Series 7S и 8S, 5200–6200 мА·ч, 90C, разъём QS8 — ёмкость 5200 мА·ч, ток разряда (C) 90C длительно / 180C в импульсе, напряжение 29,6 В (8S1P). Из остального: артикул производителя 520908QS8. Прочее: масса 1040 г, габариты 66×46×162 мм. Производитель — CNHL (China Hobby Line), Китай; раздел каталога — аккумуляторы для FPV-платформ.

Характеристики

Артикул производителя: 520908QS8
Ёмкость: 5200 мА·ч
Напряжение: 29,6 В (8S1P)
Ток разряда (C): 90C длительно / 180C в импульсе
Ток заряда (C): 5C макс

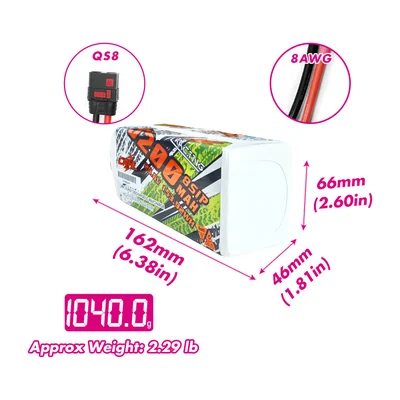

Габариты: 66×46×162 мм
Масса: 1040 г

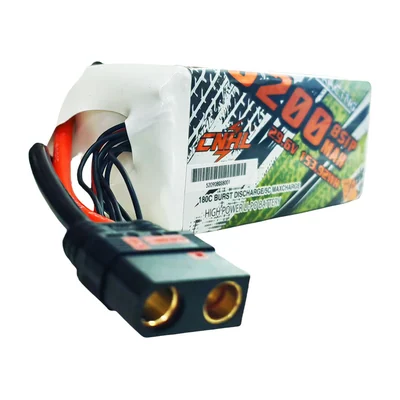

Разъём разряда: QS8
Балансировочный разъём: JST-XH
Сечение провода: 8 AWG
Запас энергии: 153,9 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Рекомендуемый ток заряда 1C: 5,2 А (расчёт по паспортной ёмкости)
Число банок: 8 шт
Напряжение полностью заряженного пакета: 33,6 В (расчёт: 8 × 4,2 В)
Напряжение хранения: 30,4 В (расчёт: 8 × 3,8 В)
Химия ячейки: литий-полимерная, 3,7 В номинал
Удельная энергия пакета: 148 Вт·ч/кг (расчёт по паспортным ёмкости, напряжению и массе)
Объём пакета: 0,492 л (расчёт по паспортным габаритам)
Объёмная плотность энергии: 313 Вт·ч/л (расчёт по паспортным габаритам и энергии)
Ток по заявленной токоотдаче: 468 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)

Исполнения серии 4

Модель	Ёмкость	Напряжение	Габариты	Масса	Балансировочный разъём	Сечение провода
CNHL Racing Series 5200 мА·ч 7S 90C	5200 мА·ч	25,9 В (7S1P)	58×46×162 мм	910 г	JST / XH	8#
CNHL Racing Series 5200 мА·ч 8S 90C характеристики выше	5200 мА·ч	29,6 В (8S1P)	66×46×162 мм	1040 г	JST-XH	8 AWG
CNHL Racing Series 6200 мА·ч 7S 90C	6200 мА·ч	25,9 В (7S1P)	65×46×162 мм	1135 г	JST / XH	8#
CNHL Racing Series 6200 мА·ч 8S 90C	6200 мА·ч	29,6 В (8S1P)	75×46×162 мм	1300 г	JST / XH	8#

Характеристики выше приведены для исполнения CNHL Racing Series 5200 мА·ч 8S 90C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Racing Series — высоковольтные сборки CNHL на 7S и 8S с силовым разъёмом QS8 для мощных силовых установок с токами в сотни ампер. Здесь собраны исполнения на 5200 и 6200 мА·ч в каждой конфигурации; все заявлены на 90C длительно и 180C в импульсе.

Основное исполнение — 8S1P на 5200 мА·ч (артикул 520908QS8): 29,6 В, 153,9 Вт·ч, масса 1040 г, корпус 66×46×162 мм. Заявленные 90C по расчёту дают 468 А; методика замера C не нормирована, поэтому проводку и регулятор считают по реальному току.

Удельная энергия — 141–148 Вт·ч/кг, выше у пакетов на 5200 мА·ч. Силовой разъём QS8 с искрогашением на проводе 8 AWG, балансировочный — JST-XH; для 8S полный заряд — 33,6 В, хранение — 30,4 В, допустимый ток заряда — до 5C.

Характеристики приведены по данным производителя: страница модели ↗
