Аккумуляторы CNHL 2S–6S, 4000–6200 мА·ч, 20–70C, разъём XT90

Серия LiPo-пакетов CNHL на 2S–6S, 4000–6200 мА·ч и 20–70C с разъёмом XT90; основное исполнение — 6S на 4000 мА·ч и 88,8 Вт·ч, 40C длительно, 625 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNHL 4000 мА·ч 6S 40C
Производитель: CNHL (China Hobby Line), Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 32 исполнения — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Аккумуляторы CNHL 2S–6S, 4000–6200 мА·ч, 20–70C, разъём XT90 — ёмкость 4000 мА·ч, ток разряда (C) 40C длительно / 80C в импульсе, напряжение 22,2 В (6S1P). Из остального: артикул производителя 400406Z. Прочее: масса 625 г, габариты 52×44×137 мм. Производитель — CNHL (China Hobby Line), Китай; раздел каталога — аккумуляторы для FPV-платформ.

Характеристики

Артикул производителя: 400406Z
Ёмкость: 4000 мА·ч
Напряжение: 22,2 В (6S1P)
Ток разряда (C): 40C длительно / 80C в импульсе
Ток заряда (C): 5C макс

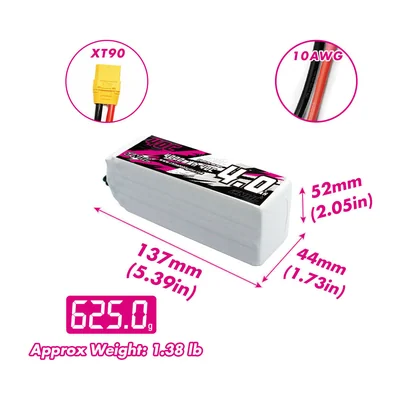

Габариты: 52×44×137 мм
Масса: 625 г
Разъём разряда: XT90
Балансировочный разъём: JST-XH
Сечение провода: 10 AWG
Запас энергии: 88,8 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Рекомендуемый ток заряда 1C: 4 А (расчёт по паспортной ёмкости)
Число банок: 6 шт
Напряжение полностью заряженного пакета: 25,2 В (расчёт: 6 × 4,2 В)
Напряжение хранения: 22,8 В (расчёт: 6 × 3,8 В)
Химия ячейки: литий-полимерная, 3,7 В номинал
Удельная энергия пакета: 142 Вт·ч/кг (расчёт по паспортным ёмкости, напряжению и массе)
Объём пакета: 0,313 л (расчёт по паспортным габаритам)
Объёмная плотность энергии: 283 Вт·ч/л (расчёт по паспортным габаритам и энергии)
Ток по заявленной токоотдаче: 160 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)

Исполнения серии 32

Модель	Ёмкость	Напряжение	Ток разряда (C)	Габариты	Масса	Балансировочный разъём
CNHL 4000 мА·ч 2S 30C	4000 мА·ч	7,4 В	—	—	223 г	—
CNHL 4000 мА·ч 2S 40C	4000 мА·ч	7,4 В (2S1P)	40C длительно / 80C в импульсе	18×44×135 мм	233 г	JST / XH
CNHL 4000 мА·ч 3S 30C	4000 мА·ч	11,1 В	—	—	312 г	—
CNHL 4000 мА·ч 3S 40C	4000 мА·ч	11,1 В (3S1P)	40C длительно / 80C в импульсе	27×44×136 мм	331 г	JST / XH
CNHL 4000 мА·ч 3S 70C	4000 мА·ч	11,1 В (3S1P)	70C длительно / 140C в импульсе	28×51×144 мм	375 г	JST/XH
CNHL 4000 мА·ч 4S 30C	4000 мА·ч	14,8 В (4S1P)	30C длительно / 60C в импульсе	35×44×136 мм	429 г	JST / XH
CNHL 4000 мА·ч 4S 40C	4000 мА·ч	14,8 В (4S1P)	40C длительно / 80C в импульсе	35×44×136 мм	429 г	JST / XH
CNHL 4000 мА·ч 5S 40C	4000 мА·ч	18,5 В (5S1P)	40C длительно / 80C в импульсе	44×44×137 мм	527 г	JST / XH
CNHL 4000 мА·ч 6S 30C	4000 мА·ч	22,2 В (6S1P)	30C длительно / 60C в импульсе	52×44×137 мм	625 г	JST/XH
CNHL 4000 мА·ч 6S 40C характеристики выше	4000 мА·ч	22,2 В (6S1P)	40C длительно / 80C в импульсе	52×44×137 мм	625 г	JST-XH
CNHL 4500 мА·ч 2S 30C	4500 мА·ч	7,4 В (2S1P)	30C длительно / 60C в импульсе	17×45×154 мм	250 г	JST / XH
CNHL 4500 мА·ч 3S 30C	4500 мА·ч	11,1 В	—	—	354 г	—
CNHL 4500 мА·ч 3S 40C	4500 мА·ч	11,1 В	—	—	385 г	—
CNHL 4500 мА·ч 4S 30C	4500 мА·ч	14,8 В (4S1P)	30C длительно / 60C в импульсе	33×45×155 мм	460 г	JST / XH
CNHL 4500 мА·ч 5S 30C	4500 мА·ч	18,5 В (5S1P)	30C длительно / 60C в импульсе	41×45×156 мм	565 г	JST / XH
CNHL 4500 мА·ч 6S 30C	4 500 мА·ч	22,2 В (6S1P)	30C длительно / 60C в импульсе	45×49×156 мм	670 г	JST / XH
CNHL 5000 мА·ч 2S 30C	5000 мА·ч	7,4 В (2S1P)	30C длительно / 60C в импульсе	19×51×143 мм	286 г	JST / XH
CNHL 5000 мА·ч 2S 40C	5000 мА·ч	7,4 В (2S1P)	40C длительно / 80C в импульсе	20×45×155 мм	288 г	JST / XH
CNHL 5000 мА·ч 3S 20C	5000 мА·ч	11,1 В (3S1P)	20C длительно / 40C в импульсе	284×50×141 мм	369 г	JST / XH
CNHL 5000 мА·ч 3S 30C	5000 мА·ч	11,1 В (3S1P)	30C длительно / 60C в импульсе	28×51×144 мм	409 г	JST / XH
CNHL 5000 мА·ч 3S 40C	5000 мА·ч	11,1 В (3S1P)	40C длительно / 80C в импульсе	30×45×155 мм	412 г	JST / XH
CNHL 5000 мА·ч 4S 30C	5000 мА·ч	14,8 В (4S1P)	30C длительно / 60C в импульсе	37×51×144 мм	532 г	JST / XH
CNHL 5000 мА·ч 5S 30C	5000 мА·ч	18,5 В (5S1P)	30C длительно / 60C в импульсе	46×51×146 мм	655 г	JST / XH
CNHL 5000 мА·ч 5S 40C	5000 мА·ч	18,5 В (5S1P)	40C длительно / 80C в импульсе	48×45×157 мм	660 г	JST / XH
CNHL 5000 мА·ч 6S 20C	5000 мА·ч	22,2 В	—	—	710 г	—
CNHL 5000 мА·ч 6S 30C	5000 мА·ч	22,2 В (6S1P)	30C длительно / 60C в импульсе	51×55×145 мм	778 г	JST / XH
CNHL 5000 мА·ч 6S 40C	5000 мА·ч	22,2 В (6S1P)	40C длительно / 80C в импульсе	52×45×157 мм	745 г	JST / XH
CNHL 6200 мА·ч 2S 30C	6200 мА·ч	7,4 В (2S1P)	30C длительно / 60C в импульсе	23×45×154 мм	324 г	JST / XH
CNHL 6200 мА·ч 3S 30C	6200 мА·ч	11,1 В (3S1P)	30C длительно / 60C в импульсе	33×45×156 мм	466 г	JST / XH
CNHL 6200 мА·ч 4S 30C	6200 мА·ч	14,8 В (4S1P)	30C длительно / 60C в импульсе	44×45×156 мм	—	JST / XH
CNHL 6200 мА·ч 5S 30C	6200 мА·ч	18,5 В	—	—	700 г	—
CNHL 6200 мА·ч 6S 30C	6200 мА·ч	22,2 В (6S1P)	30C длительно / 60C в импульсе	66×45×157 мм	892 г	JST / XH

Характеристики выше приведены для исполнения CNHL 4000 мА·ч 6S 40C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

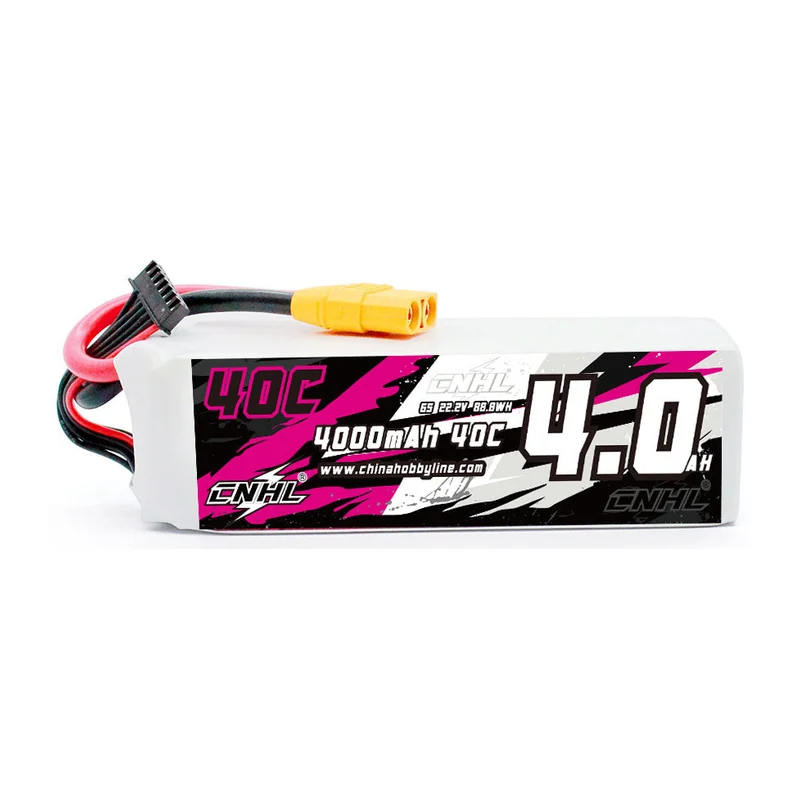

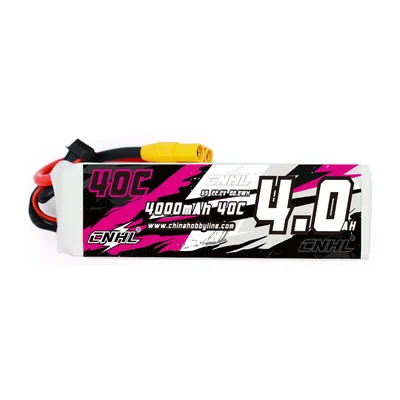

Шесть банок, 4000 мА·ч и номинал 22,2 В — пакет CNHL (артикул 400406Z) для FPV-платформ и других носителей с силовой установкой на 6S. Энергии в нём 88,8 Вт·ч при массе 625 г; корпус 52×44×137 мм, что даёт 142 Вт·ч/кг и 283 Вт·ч/л.

Среди соседних пакетов CNHL выделяется напряжением: единственная шестибаночная сборка, тяжелее остальных и с большим запасом энергии. Токоотдача — 40C длительно и 80C в импульсе; по расчёту длительный ток около 160 А, импульсный режим допустим лишь кратковременно.

Силовой разъём — XT90 на проводе 10 AWG, балансировочный — JST-XH. Полный заряд — 25,2 В, хранение — 22,8 В; рекомендуемый ток заряда 1C — 4 А, допустимый максимум — 5C. Регулятор и силовую проводку подбирают под длительный ток с запасом, ориентируясь на 40C, а не на импульсные 80C.

Характеристики приведены по данным производителя: страница модели ↗
