Аккумуляторы CNHL Black Series 3S, 4S и 6S, 4000–6000 мА·ч, 40–65C, разъём EC5

Литий-полимерные пакеты CNHL Black Series с разъёмом EC5: 3S, 4S и 6S на 4000–6000 мА·ч, 40C или 65C. Основное исполнение — 6S на 5000 мА·ч, 40C, 802 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNHL Black Series 5000 мА·ч 6S 40C
Производитель: CNHL (China Hobby Line), Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 7 исполнений — таблица ниже
Линейка: Другие модели линейки →

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Аккумуляторы CNHL Black Series 3S, 4S и 6S, 4000–6000 мА·ч, 40–65C, разъём EC5 — ёмкость 5000 мА·ч, токоотдача 40C, ток разряда (C) 40C длительно / 80C в импульсе. Из остального: конфигурация 6S, напряжение 22,2 В (6S1P). Прочее: масса 802 г, габариты 58×51×146 мм. Производитель — CNHL (China Hobby Line), Китай; раздел каталога — аккумуляторы для FPV-платформ.

Характеристики

Ёмкость: 5000 мА·ч
Напряжение: 22,2 В (6S1P)
Конфигурация: 6S
Токоотдача: 40C
Разъём: EC5
Артикул производителя: 500406BKZ
Ток разряда (C): 40C длительно / 80C в импульсе
Ток заряда (C): 5C макс

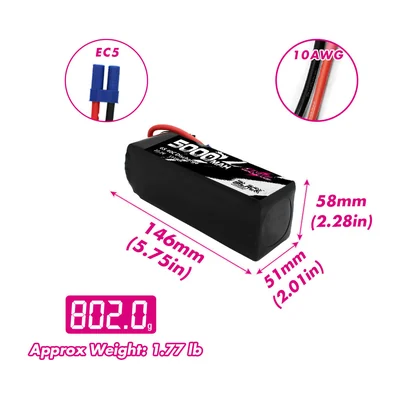

Габариты: 58×51×146 мм
Масса: 802 г
Балансировочный разъём: JST-XH
Сечение провода: 10 AWG
Запас энергии: 111 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Ток по заявленной токоотдаче: 200 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)
Рекомендуемый ток заряда 1C: 5 А (расчёт по паспортной ёмкости)
Число банок: 6 шт
Напряжение полностью заряженного пакета: 25,2 В (расчёт: 6 × 4,2 В)
Напряжение хранения: 22,8 В (расчёт: 6 × 3,8 В)
Химия ячейки: литий-полимерная, 3,7 В номинал
Удельная энергия пакета: 138 Вт·ч/кг (расчёт по паспортным ёмкости, напряжению и массе)
Объём пакета: 0,432 л (расчёт по паспортным габаритам)
Объёмная плотность энергии: 257 Вт·ч/л (расчёт по паспортным габаритам и энергии)

Исполнения серии 7

Модель	Ёмкость	Напряжение	Габариты	Масса	Балансировочный разъём	Сечение провода
CNHL Black Series 4000 мА·ч 3S 65C	4000 мА·ч	11,1 В (3S1P)	156×46×24 мм	около 358 г	JST / XH	10 AWG
CNHL Black Series 4000 мА·ч 4S 65C	4000 мА·ч	14,8 В (4S1P)	32×45×155 мм	440 г	JST / XH	10#
CNHL Black Series 4000 мА·ч 6S 65C	4000 мА·ч	22,2 В (6S1P)	158×45×46 мм	около 650 г	JST-XH	10 AWG
CNHL Black Series 5000 мА·ч 6S 40C характеристики выше	5000 мА·ч	22,2 В (6S1P)	58×51×146 мм	802 г	JST-XH	10 AWG
CNHL Black Series 6000 мА·ч 3S 65C	6000 мА·ч	11,1 В (3S1P)	34×45×155 мм	489,5 г	JST / XH	10#
CNHL Black Series 6000 мА·ч 4S 65C	6000 мА·ч	14,8 В (4S1P)	44×45×155 мм	—	JST / XH	10#
CNHL Black Series 6000 мА·ч 6S 65C	6000 мА·ч	22,2 В (6S1P)	155×46×64 мм	около 1000 г	JST-XH	10 AWG

Характеристики выше приведены для исполнения CNHL Black Series 5000 мА·ч 6S 40C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Black Series — линейка CNHL с силовым разъёмом EC5 под силовые установки среднего класса. Здесь собраны исполнения 3S и 4S на 4000 и 6000 мА·ч, 6S на 4000, 5000 и 6000 мА·ч. Токоотдача у большинства — 65C длительно и 130C в импульсе, у 6S на 5000 мА·ч — 40C и 80C.

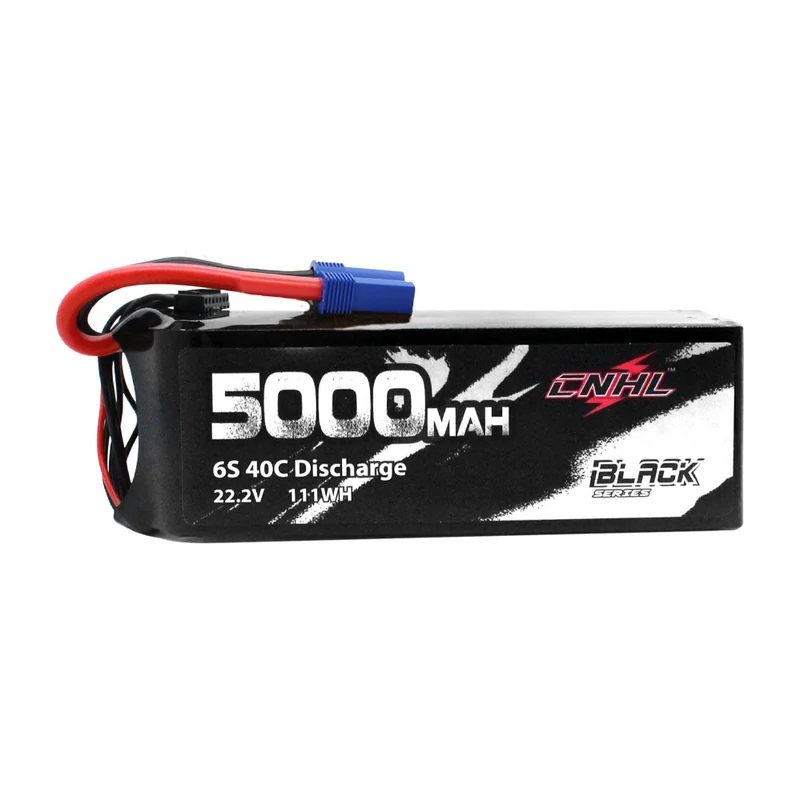

Основное исполнение — 6S1P на 5000 мА·ч (артикул 500406BKZ): 111 Вт·ч при номинале 22,2 В, масса 802 г, корпус 58×51×146 мм. Заявленные 40C по расчёту дают до 200 А длительного тока; удельная энергия — 138 Вт·ч/кг, на литр объёма — 257 Вт·ч.

Удельная энергия у исполнений близкая: от 124 Вт·ч/кг у 3S на 4000 мА·ч до 143 Вт·ч/кг у 4S на 6000 мА·ч. Между 40C и 65C выбирают по пиковому току силовой установки — методика замера C у производителей не нормирована.

Силовой разъём — EC5 на проводе 10 AWG, балансировочный — JST-XH. Для 6S полный заряд — 25,2 В, хранение — 22,8 В, рекомендуемый ток заряда 1C — 5 А, производитель допускает до 5C.

Характеристики приведены по данным производителя: страница модели ↗
