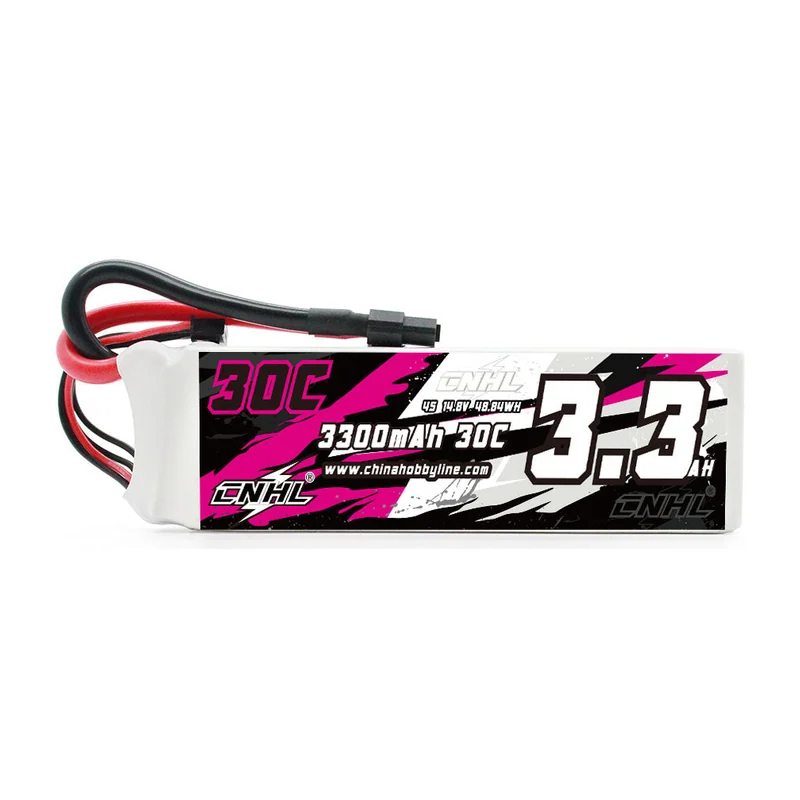

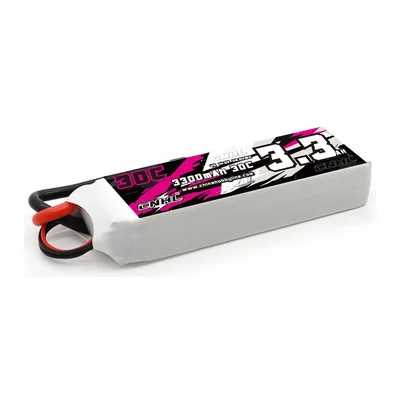

Аккумуляторы CNHL 2S–6S, 1300–3700 мА·ч, 30–120C, разъём XT60

LiPo-аккумуляторы CNHL с разъёмом XT60: 2S–6S, 1300–3700 мА·ч, 30–120C, от 152 до 562 г; основное исполнение — 4S 3300 мА·ч 30C, 361 г.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен

Артикул: CNHL 3300 мА·ч 4S 30C
Производитель: CNHL (China Hobby Line), Китай
Расчёты: в рублях по договору; валютный платёж поставщику и валютный контроль — на нашей стороне
Срок: от 3 недель до отгрузки из чего складывается
Исполнения: 16 исполнений — таблица ниже
Линейка: Другие модели линейки →

Чего в карточке нет: ток разряда — пришлём по запросу.

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД со статусом счёта-фактуры.
Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Посчитать время полёта с этой сборкой Откроется калькулятор с уже подставленными ёмкостью и числом банок — останется указать взлётную массу.

Коротко

Аккумуляторы CNHL 2S–6S, 1300–3700 мА·ч, 30–120C, разъём XT60 — ёмкость 3300 мА·ч, токоотдача 30C, конфигурация 4S. Из остального: напряжение 14,8 В. Прочее: масса 361 г, габариты 136×44×30 мм. Производитель — CNHL (China Hobby Line), Китай; раздел каталога — аккумуляторы для FPV-платформ.

Характеристики

Ёмкость: 3300 мА·ч
Напряжение: 14,8 В
Конфигурация: 4S
Токоотдача: 30C
Разъём: XT60
Напряжение полностью заряженного пакета: 16,8 В / 4,20 В на банку
Максимальный ток заряда: 5C
Балансировочный разъём: JST-XH 5-контактный

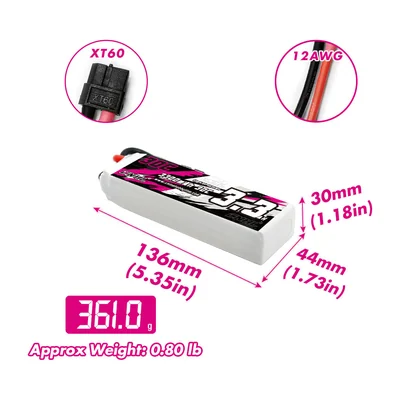

Габариты: 136×44×30 мм
Масса: 361 г
Сечение провода: 12 AWG
Артикул производителя: 330304Z
Запас энергии: 48,8 Вт·ч (расчёт по паспортной ёмкости и номинальному напряжению)
Ток по заявленной токоотдаче: 99 А (расчёт: ёмкость × заявленная C; методика измерения C у производителей не нормирована)
Рекомендуемый ток заряда 1C: 3,3 А (расчёт по паспортной ёмкости)
Число банок: 4 шт
Напряжение хранения: 15,2 В (расчёт: 4 × 3,8 В)
Химия ячейки: литий-полимерная, 3,7 В номинал
Удельная энергия пакета: 135 Вт·ч/кг (расчёт по паспортным ёмкости, напряжению и массе)
Объём пакета: 0,18 л (расчёт по паспортным габаритам)
Объёмная плотность энергии: 272 Вт·ч/л (расчёт по паспортным габаритам и энергии)

Исполнения серии 16

Модель	Ёмкость	Напряжение	Напряжение полностью заряженного пакета	Балансировочный разъём	Габариты	Масса
CNHL 1300 мА·ч 4S 120C	1300 мА·ч	14,8 В (4S2P)	16,8 В (расчёт: 4 × 4,2 В)	JST / XH	33×32×79 мм	152 г
CNHL 2450 мА·ч 6S 30C	2450 мА·ч	22,2 В	25,2 В (расчёт: 6 × 4,2 В)	—	—	—
CNHL 3300 мА·ч 2S 30C	3300 мА·ч	7,4 В (2S1P)	8,4 В (расчёт: 2 × 4,2 В)	JST / XH	16×44×133 мм	199 г
CNHL 3300 мА·ч 2S 40C	3300 мА·ч	7,4 В	8,4 В (расчёт: 2 × 4,2 В)	JST-XH	136×44×16 мм	около 203 г
CNHL 3300 мА·ч 3S 30C	3300 мА·ч	11,1 В	12,6 В (расчёт: 3 × 4,2 В)	—	—	274 г
CNHL 3300 мА·ч 3S 40C	3300 мА·ч	—	12,6 В (расчёт: 3 × 4,2 В)	JST / XH	136×44×24 мм	около 286 г
CNHL 3300 мА·ч 4S 30C характеристики выше	3300 мА·ч	14,8 В	16,8 В / 4,20 В на банку	JST-XH 5-контактный	136×44×30 мм	361 г
CNHL 3300 мА·ч 4S 40C	3300 мА·ч	14,8 В (4S1P)	16,8 В (расчёт: 4 × 4,2 В)	JST / XH	31×44×136 мм	369 г
CNHL 3300 мА·ч 5S 30C	3300 мА·ч	18,5 В (5S1P)	21 В (расчёт: 5 × 4,2 В)	JST / XH	37×44×137 мм	442 г
CNHL 3300 мА·ч 5S 40C	3300 мА·ч	18,5 В (5S1P)	21 В (расчёт: 5 × 4,2 В)	JST / XH	39×44×137 мм	416 г
CNHL 3300 мА·ч 6S 30C	3300 мА·ч	22,2 В (6S1P)	25,2 В (расчёт: 6 × 4,2 В)	JST / XH	44×44×137 мм	523 г
CNHL 3300 мА·ч 6S 40C	3300 мА·ч	22,2 В (6S1P)	25,2 В (расчёт: 6 × 4,2 В)	JST / XH	44×46×137 мм	535 г
CNHL 3600 мА·ч 3S 50C	3600 мА·ч	11,1 В	12,6 В (расчёт: 3 × 4,2 В)	—	—	—
CNHL 3700 мА·ч 3S 40C	3700 мА·ч	—	12,6 В (расчёт: 3 × 4,2 В)	JST / XH	136×44×26 мм	около 310 г
CNHL 3700 мА·ч 4S 40C	3700 мА·ч	14,8 В (4S Li-Po)	16,8 В (расчёт: 4 × 4,2 В)	JST-XH	136×44×34 мм	около 401 г
CNHL 3700 мА·ч 6S 40C	3700 мА·ч	22,2 В	25,2 В (расчёт: 6 × 4,2 В)	—	—	562 г

Характеристики выше приведены для исполнения CNHL 3300 мА·ч 4S 30C. Параметры, которых нет в таблице, у исполнений общие или уточняются по паспорту. Нужное исполнение укажите в запросе.

Описание

Серия литий-полимерных аккумуляторов CNHL с разъёмом XT60 для FPV-дронов, самолётов и наземной техники: 2S–6S, в основном на 3300 и 3700 мА·ч с токоотдачей 30–50C, плюс компактный 4S на 1300 мА·ч и 120C для гоночных сборок. Масса — от 152 г у 4S на 1300 мА·ч до 562 г у 6S на 3700 мА·ч.

Основное исполнение — 4S на 3300 мА·ч и 30C (артикул 330304Z): номинал 14,8 В, 48,8 Вт·ч, корпус 136 × 44 × 30 мм, масса 361 г — около 135 Вт·ч/кг. Силовой разъём XT60 на проводе 12 AWG, балансировочный — JST-XH на 5 контактов. Полный заряд — 16,8 В, хранение — 15,2 В, рекомендуемый ток заряда 1C — 3,3 А, максимум — 5C.

Токоотдачу выбирают по току силовой установки с запасом: пакет на 3300 мА·ч при 30C даёт по расчёту 99 А, при 40C — 132 А. Единой методики замера C у производителей нет, поэтому реальную нагрузку сверяют с просадкой напряжения в полёте.

Характеристики приведены по данным производителя: страница модели ↗
