Силовые разъёмы XT30, XT60, XT90

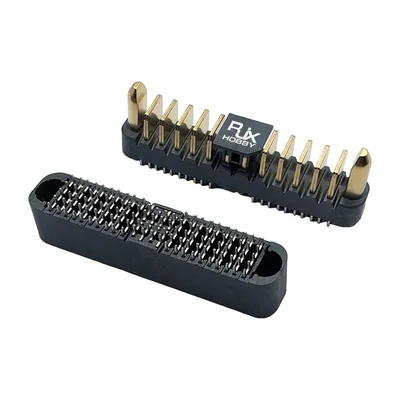

Разъёмы, через которые аккумулятор подключают к регуляторам, модулю питания и зарядному устройству. Основу раздела составляет AMASS — производитель оригинальных XT30, XT60 и XT90: кабельные исполнения U и H, с увеличенным корпусом PW и PB, исполнения на плату, а также SH3.5. Рядом разъёмы аккумуляторов RJXHOBBY для агродронов DJI Agras T30, T40 и T50 на ток до 175 А и для DJI Mavic 3.
Номинальный ток разъёмов AMASS в разделе — от 20 до 45 А, пиковый выше: XT30 рассчитан на небольшие аппараты и вспомогательные цепи, XT60 — на FPV-дроны и средние аккумуляторы, XT90 — на крупные пакеты. Контакты латунные с золочением, корпус из полиамида с классом горючести UL94 V-0 или V2; переходное сопротивление и ресурс подключений указаны в карточках.
Разъём подбирают по длительному току с запасом к пиковому потреблению, сечению провода, способу монтажа — на провод, на панель или на плату — и совместимости с уже стоящими на аккумуляторах разъёмами. Оригинальные разъёмы AMASS отличаются от копий стабильным переходным сопротивлением: при больших токах плохой контакт нагревается и подгорает.
Как выбрать
Сверяют по: номинальный ток, максимальный ток, переходное сопротивление, подключение, рабочая температура
Сводная таблица характеристик
Значения приведены по данным производителей. Колонки, не заполненные у большинства позиций раздела, в таблицу не выводятся.
| Модель | Номинальный ток, А | Переходное сопротивление, мОм | Подключение | Рабочая температура |
|---|---|---|---|---|
| RJX3901RJXHOBBY | — | — | — | — |
| RJX3905RJXHOBBY | — | — | — | — |
| LemonFPV bulletLemonFPV | — | — | — | — |
| LemonFPV 200275LemonFPV | — | — | — | — |
| LemonFPV 200245LemonFPV | — | — | — | — |
| LemonFPV 200199LemonFPV | — | — | — | — |

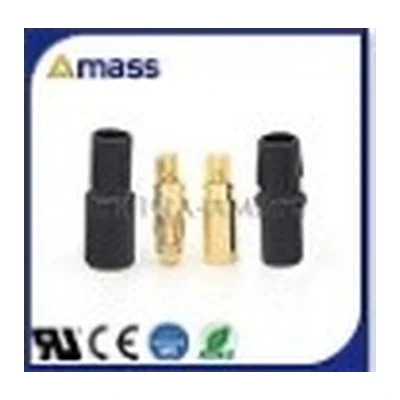

| AMASS SH3.5AMASS | 20 | 0,48 | провод 16 AWG | −20…+120 °C |

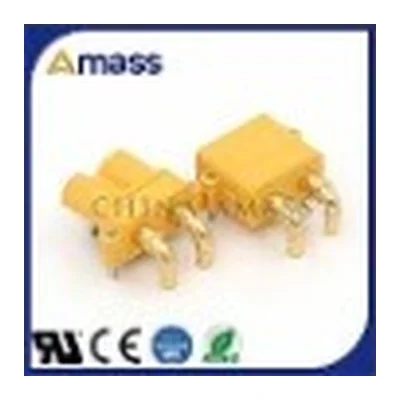

| AMASS XT30PWAMASS | 30 | 0,8 | пайка на плату | −20…+120 °C |

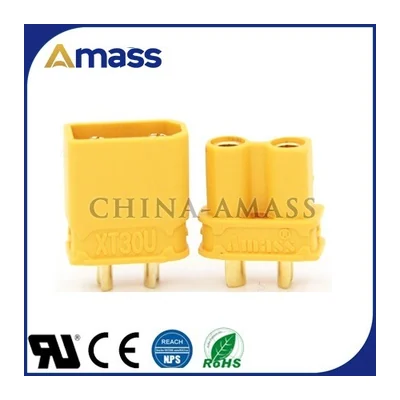

| AMASS XT30UAMASS | 30 | 0,7 | провод 18 AWG | −20…+120 °C |

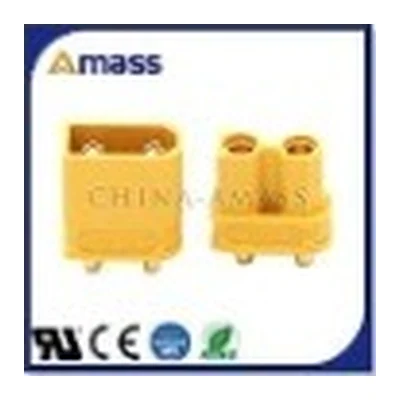

| AMASS XT30UPBAMASS | 30 | 0,65 | пайка на плату | −20…+120 °C |

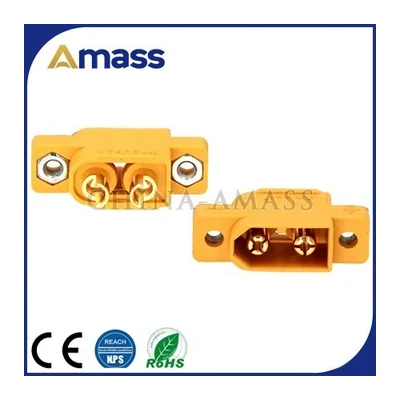

| AMASS XT60EAMASS | 45 | 0,5 | пайка на плату | −20…+120 °C |

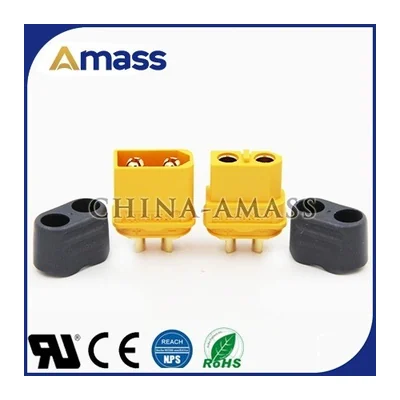

| AMASS XT60HAMASS | 30 | 0,5 | провод 12 AWG | −20…+120 °C |

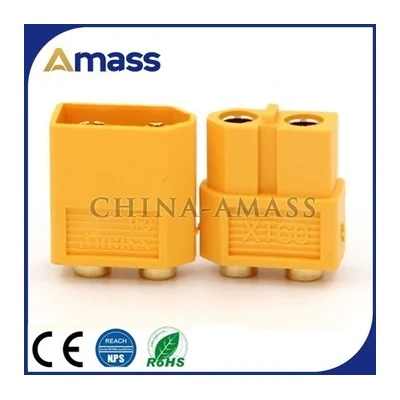

| AMASS XT60PBAMASS | 30 | 0,3 | пайка на плату | −20…+120 °C |
| AMASS XT60PWAMASS | 45 | 0,5 | пайка на плату | −20…+120 °C |

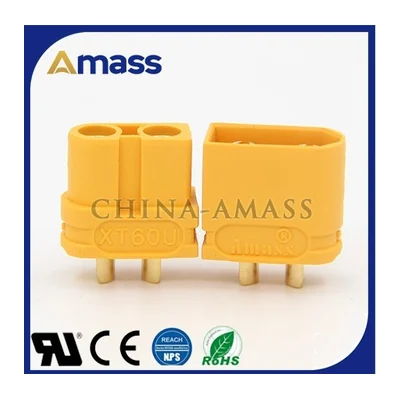

| AMASS XT60UAMASS | 30 | 0,45 | провод 12 AWG | −20…+120 °C |

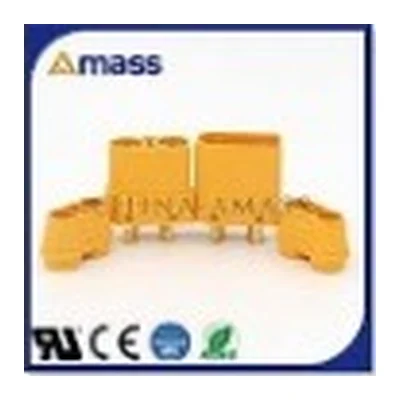

| AMASS XT90HAMASS | 40 | 0,3 | провод 10 AWG | −20…+120 °C |

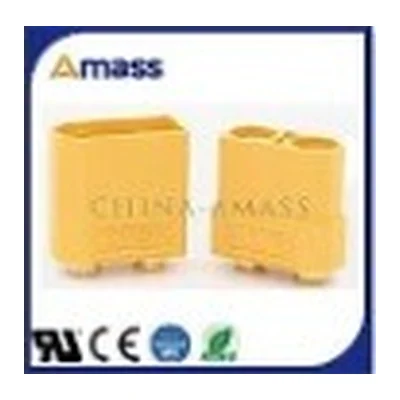

| AMASS XT90PBAMASS | 40 | 0,3 | пайка на плату | −20…+120 °C |

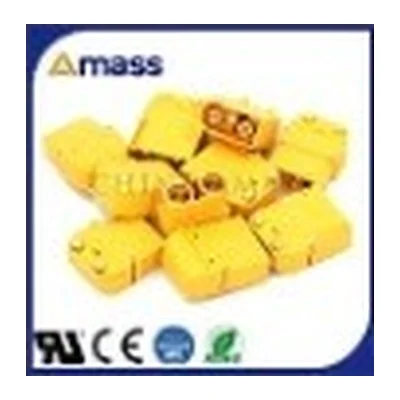

| AMASS XT90PWAMASS | 40 | 0,3 | пайка на плату | −20…+120 °C |

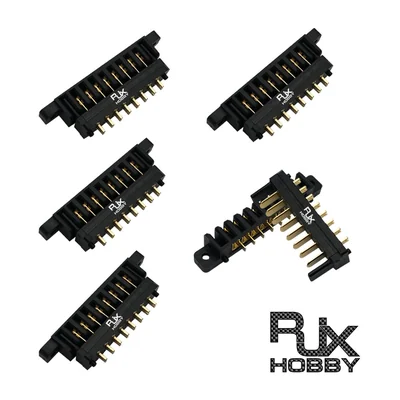

Разъём аккумулятора RJXHOBBY для DJI Mavic 3, 8 контактов, 7 А, 30 В, 5 пар

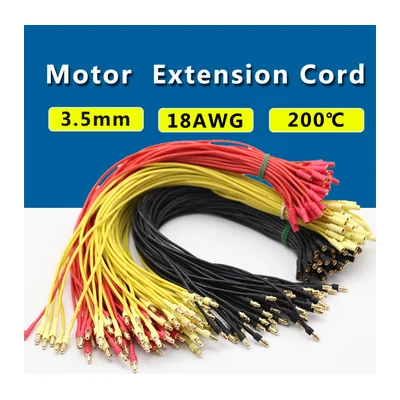

Удлинитель провода мотора LemonFPV, «бананы» 3,5 мм, 18 AWG, 18–35 см
Производители в разделе
Вопросы по разделу
- Чем отличаются XT30, XT60 и XT90?
- Размером контактов и током: у AMASS в разделе номинальный ток XT30 — 30 А, XT60 — от 30 до 45 А в зависимости от исполнения, XT90 — 40 А, пиковый ток выше. Чем крупнее разъём, тем меньше его сопротивление и нагрев при большом токе.
- Что значат буквы U, H, PW, PB в названии?
- Это исполнения одного типоразмера: под пайку на провод, с колпачком, для монтажа на плату или панель. Электрически они совместимы между собой, различаются корпусом и способом крепления.
- Почему важен оригинальный разъём?
- У копий хуже металл и покрытие контактов, поэтому переходное сопротивление выше и нестабильно. Под током такой разъём греется, плавит корпус и может отключить аккумулятор в полёте.
- Производители каких марок собраны в разделе «Силовые разъёмы XT, AS и MT»?
- AMASS, RJXHOBBY, LemonFPV. Характеристики в карточках приведены по странице модели или даташиту производителя, без пересказов посредников.
- По каким характеристикам сравнивают позиции раздела «Силовые разъёмы XT, AS и MT»?
- Чаще всего в карточках этого раздела заполнены: цвет, назначение, ток пиковый, сертификаты, ресурс, рабочая температура, подключение, переходное сопротивление. Значения разобраны по единым полям, поэтому позиции разных производителей сравнимы строка в строку.
- Откуда взяты характеристики позиций раздела?
- Со страницы модели у производителя. Ссылка на первоисточник стоит в самом низу карточки, чтобы значение можно было сверить.
- Почему в карточке пустое поле характеристики?
- Значит, производитель этот параметр не публикует. Мы не переносим цифры из чужих каталогов и не достраиваем их по соседним моделям: пустая строка честнее правдоподобной.
