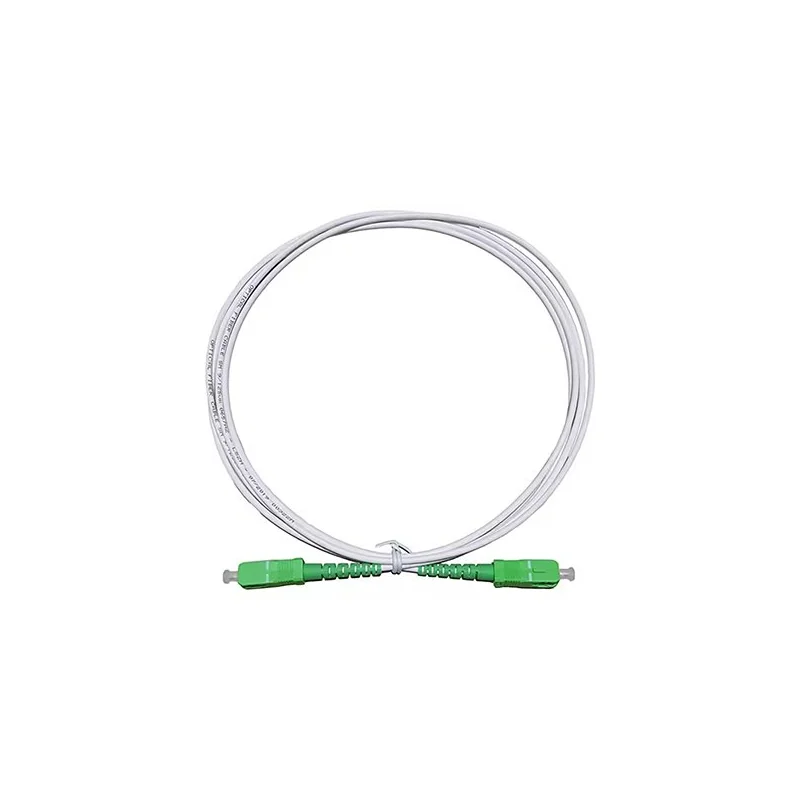

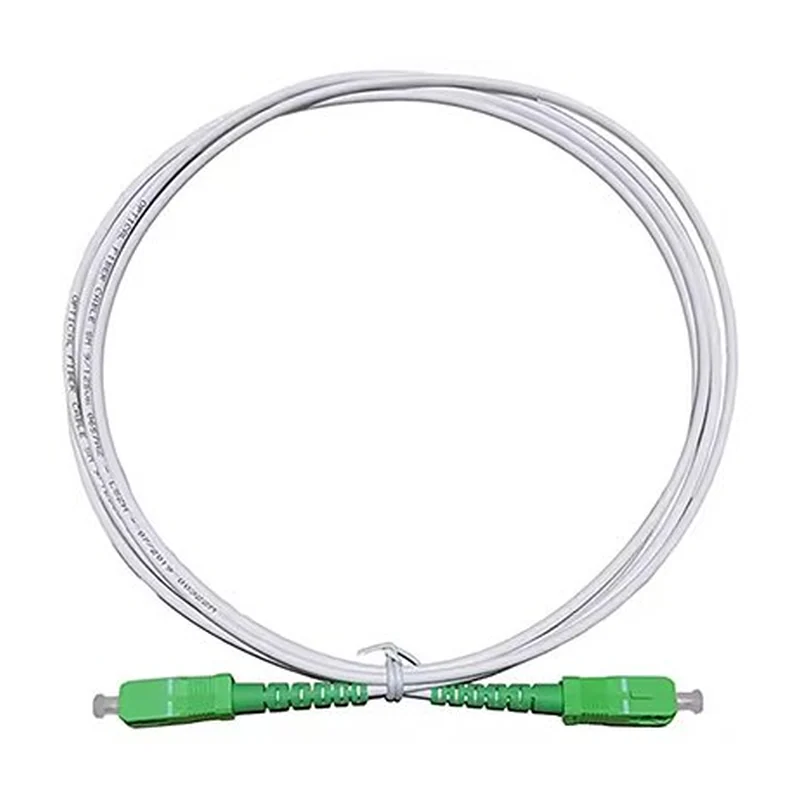

Патч-корд оптический CFOFC SC/APC — SC/APC, OS2, симплекс, 3,0 мм, оболочка LSZH белая
CFOFC · Китай под заказ
SC/APC-SC/APC 3.0mm Simplex White LSZH

Патч-корд оптический CFOFC SC/APC, SC/APC

Одномодовый симплексный патч-корд с угловой полировкой APC для линий PON, магистральных кроссов и абонентских вводов.

Цена по запросу Зависит от объёма партии, курса и маршрута — считаем под ваш заказ. Почему нет цен
Артикул
SC/APC-SC/APC 3.0mm Simplex White LSZH
Производитель
CFOFC, Китай
Срок
от 3 недель до отгрузки из чего складывается

Ответим ценой и сроком в течение одного рабочего дня. Объём партии уточним при расчёте.

  • Данные производителяХарактеристики взяты со страницы модели или из даташита, без пересказов посредников.
  • Документы для таможни и бухгалтерииКонтракт, инвойс, декларация на товары, УПД и счёт-фактура.
  • Замена брака за наш счётПовторную логистику берём на себя, образцы перед серией — по запросу.

Характеристики

Тип разъёма
SC/APC — SC/APC
Тип волокна
OS2, одномодовое, 9/125 мкм
Число волокон
1
Вносимые потери
не более 0,25 дБ (типовое 0,15 дБ)
Обратное отражение
не менее 50 дБ
Рабочая длина волны
для OS2 стандартно 1310/1550 нм; в таблице производителя указано 850/1300 нм (шаблон многомодового изделия)
Диаметр оболочки
0,9 / 2,0 / 3,0 мм
Материал оболочки
OFNP (таблица); LSZH — по наименованию изделия; опционально OFNR и исполнения CPR B1ca/B2ca/Cca/Dca/Eca»
Минимальный радиус изгиба
10 мм (в таблице параметров 7,5 мм; для проектирования принимать 10 мм)
Ресурс соединений
500 циклов (гарантированное значение по таблице параметров); производитель отдельно заявляет ресурс керамического наконечника свыше 1000 сочленений»
Прочность на разрыв
80 Н длительно / 240 Н кратковременно
Рабочая температура
−10…+70 °C
Температура хранения
−40…+85 °C
Затухание на 1300 нм
не более 0,6 дБ/км
Стандарты
RoHS2, CPR (B1ca/B2ca/Cca/Dca/Eca)

Описание

Патч-корд на разъёмах SC с угловой полировкой APC и керамическими наконечниками. Волокно OS2 9/125 мкм, рабочие длины волн 1310 и 1550 нм. Угловая полировка даёт обратное отражение не менее 50 дБ, что критично для PON и линий с аналоговым телевидением, где отражения ухудшают сигнал.

Вносимые потери не превышают 0,25 дБ при типовом значении 0,15 дБ. Ресурс соединений — 500 циклов, прочность на разрыв 80 Н длительно и 240 Н кратковременно. Минимальный радиус изгиба волокна 7,5 мм, кабеля — 20 диаметров в динамике и 10 в статике. Рабочий диапазон −10…+70 °C, хранение −40…+85 °C.

Выпускается с оболочкой 0,9, 2,0 и 3,0 мм; для длин свыше 15 м производитель рекомендует двойную оболочку 4,5–5,5 мм. Доступны исполнения с пожарной классификацией OFNR, OFNP и по CPR (B1ca…Eca). Ограничение — APC не стыкуется с UPC-портами без потери качества соединения.

Характеристики приведены по данным производителя: страница модели ↗
